LUCAS NANO 305 FX 1.1
23
4.4 Stereo System
mit handelsüblichen Lautsprecherstativen und mit POLE MOUNT
ADAPTER (siehe auch Illustration unten)
Use L/R Speaker Outs
Setup
LR
Balance
RL
Stecken Sie die POLE MOUNT ADAPTER auf die Distanzstangen (35 mm
Durchmesser). Per Easy-Click werden nun die Satelliten mit dem POLE
MOUNT ADAPTER verbunden. Bitte beachten Sie, dass der POLE MOUNT
ADAPTER in diesem Fall nicht zur Signalübertragung dient – Sie müssen
die beiden „Speaker Out“ des Subwoofers mit zwei Speaker-Kabel mit den
beiden Satelliten verbinden. Achten Sie darauf, dass der Setup-Schalter auf
Stereo-Satellite-Betrieb und der Balance-Regler mittig eingestellt ist.
• Benötigtes Zubehör: 2x POLE MOUNT ADAPTER
4.5 Stereo System
mit S-CONNECT POLE LN in Verbindung mit handelsüblichen Mikro-
fonstativen mit 3/8"-Gewinde oder in Verbindung mit handelsübli-
chen Lautsprecherstativen und mit POLE MOUNT ADAPTER
Use Speaker Out R
Setup
LR
Balance
(L) R
Schrauben Sie die signalführende Distanzstange S-CONNECT POLE LN in
den M33-Flansch auf der Oberseite des Subwoofers ein. Verriegeln Sie nun
den Satelliten per Easy-Click auf der S-CONNECT POLE LN, hier wird nun
der linke Kanal des Stereobildes übertragen. Stecken Sie den POLE MOUNT
ADAPTER auf die Distanzstange (35 mm Durchmesser). Per Easy-Click wird
nun der andere Satellit mit dem POLE MOUNT ADAPTER verbunden. Bitte
beachten Sie, dass der POLE MOUNT ADAPTER in diesem Fall nicht zur
Signalübertragung dient – Sie müssen den „Speaker Out R“ des Subwoofers
mit einem Speaker-Kabel mit dem anderen Satelliten verbinden. Achten
Sie darauf, dass der Setup-Schalter auf Stereo-Satellite-Betrieb und der
Balance-Regler mittig eingestellt ist.
Diese Aufbau-Variante ist auch mit einem handelsüblichen Mikrofon-
stativ umsetzbar, sofern diese mit 3/8"-Gewinde ausgestattet sind,
dann entfällt der POLE MOUNT ADAPTER.
• Benötigtes Zubehör: 1x S-CONNECT POLE LN, 1x POLE MOUNT
ADAPTER
4.6 Twin Stereo System
mit S-CONNECT POLE LN + LUCAS NANO LINK CABLE
(siehe auch Illustration unten)
For usage without S-CONNECT POLE LN, use the Speaker Out L on both systems
Link In/Out
LR
Use
Stereo
Cable!
Setup
LR
Balance
Setup
LR
Balance
Das Twin Stereo-System lässt sich aus zwei LUCAS NANO zusammen-
stellen. Bitte bauen Sie die LUCAS NANO Systeme wie unter 3.2 beschrie-
ben zunächst als Mono-Systeme auf. Die Verbindung der beiden LUCAS
NANO Systeme zu einem Twin Stereo-System erfolgt über die Link In/
Out-Buchsen (
●
19
) der beiden Subwoofer. Dazu benötigen Sie das LUCAS
NANO LINK CABLE oder ein handelsübliches abgeschirmtes 6,3 mm-Stereo-
Klinkenkabel.
Wichtig: Die Balance-Regler müssen bei dieser Anwendung bei einem
System auf links und bei dem anderen auf rechts gedreht werden.
Beim Twin-Stereo-System summiert sich die Anzahl der Kanäle des gesam-
ten Systems. Der Volume- bzw. Master-Regler jedes LUCAS NANO steuert
dabei die Gesamtlautstärke der in diesem Gerät zusammengemischten
Kanäle für die Wiedergabe im Twin-Stereo-System. Achten Sie darauf, dass
die Setup-Schalter beider Systeme auf Satellite-Array-Betrieb stehen.
• Benötigtes Zubehör: 2x S-CONNECT POLE LN / 1x LUCAS NANO LINK
CABLE
• English • Français• Deutsch • Italiano • Español

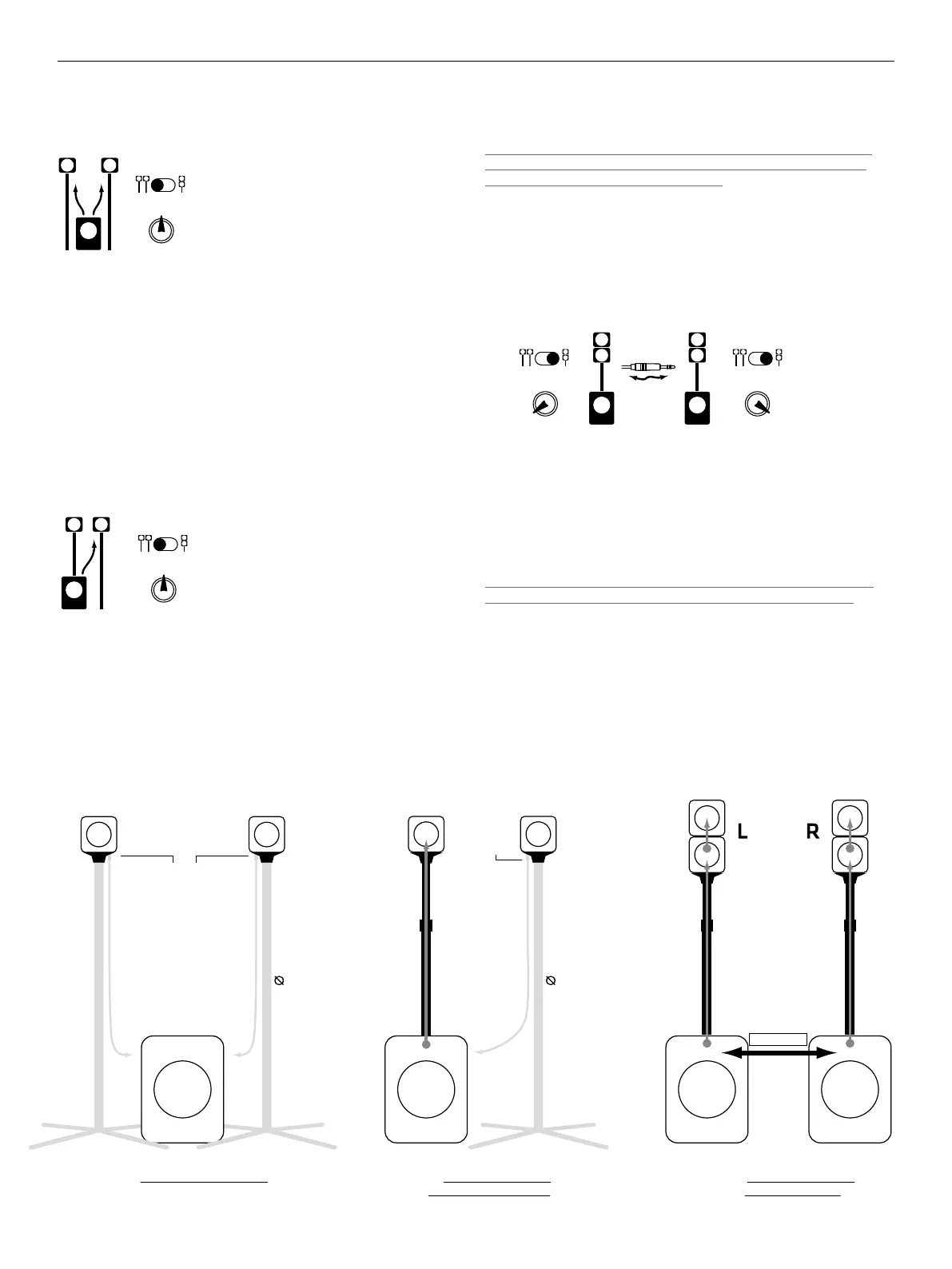

4.5 Stereo System
with one S-CONNECT POLE LN
+ one POLE MOUNT ADAPTER
S-Connect Pole LN
Pole Mount Adapter
Use with all
35 mm pole mounts
Pole Mount
Adapter
= 35 mm
4.6 Twin Stereo System
with two S-CONNECT POLE LN
+ one NANO LINK CABLE
S-Connect Pole LN
Two speaker
cables needed
4.4 Stereo System
with two POLE MOUNT ADAPTERs
and standard pole mounts
= 35 mm
Link In/Out
Stereo cable
To Next Page
