BETRIEB
HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 17
BS 128HDR

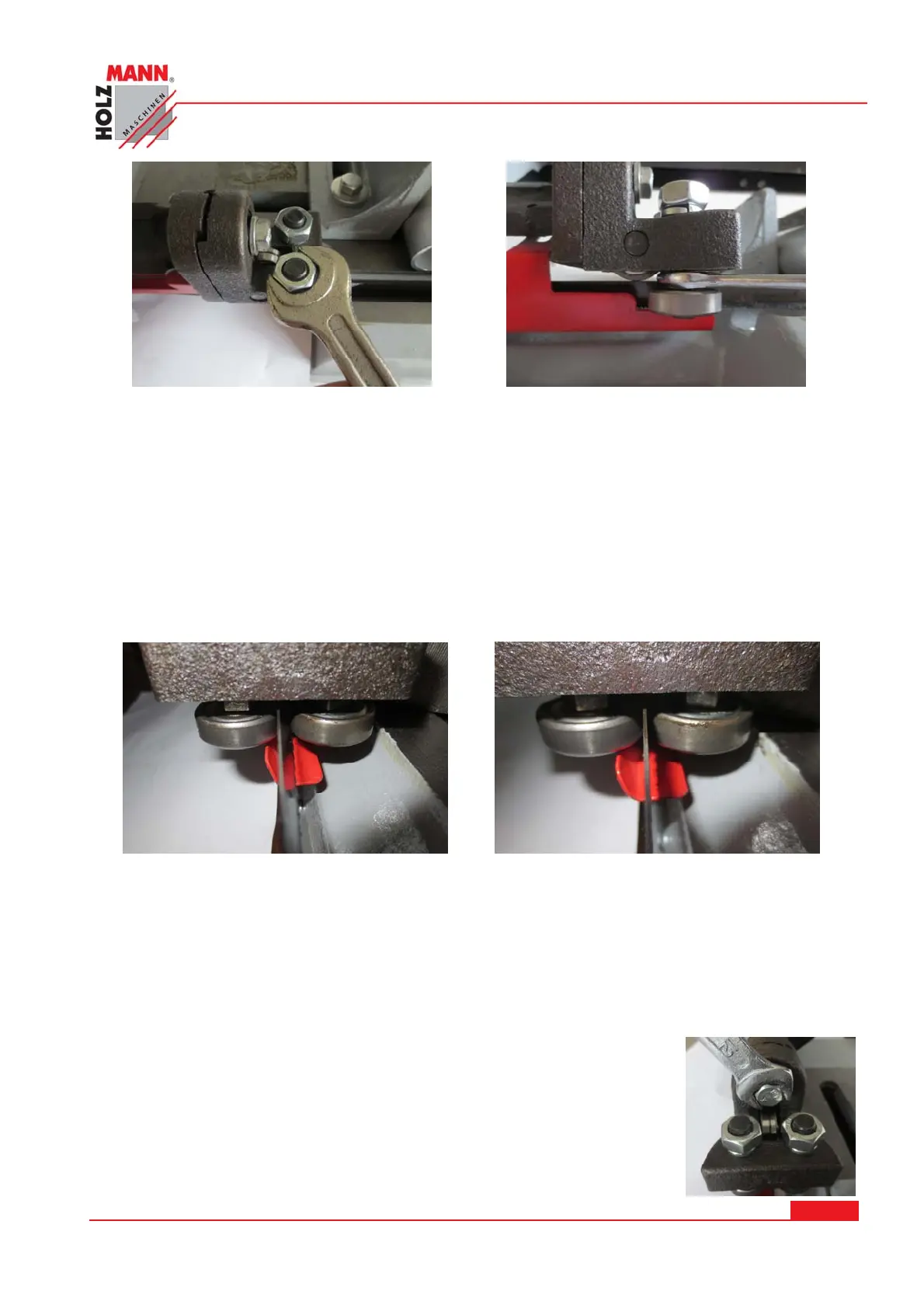

Die Muttern an beiden seitlichen Führungs-
rollen mit einem Gabelschlüssel SW17
leicht lockern.
Mit einem Gabelschlüssel SW 12 wird mithilfe
der Exzenterschraube die Lagerrolle nach
außen oder innen verstellt.
Auf beiden Seiten den Vorgang wiederholen bis
kein Spiel mehr zwischen den Lagerrollen ist.
Das Sägeband sollte mittig auf der oberen La-
gerrolle ausgerichtet sein.
ACHTUNG: Die beiden unteren seitlichen Lager-
rollen nicht zu fest auf das Sägeband klemmen !
Nach dem beide Lagerrollen spielfrei eingestellt sind, die beiden Muttern oben an den Füh-
rungsrollen wieder festziehen.
Beispiel für eine perfekte Einstellung der Sägebandführung:
Das Sägeband hat noch zu viel Spiel und ist
deshalb noch schräg zwischen den seitlichen
Lagerrollen.
Das Sägeband ist fast ohne Spiel ganz
vertikal zwischen den seitlichen Lagerrollen.
Mit einer Winkellehre oder mit einem rechtwinkligem Werkstück die 90° Sägebandführung prüfen.
Diesen Vorgang auf der rechten Sägebandführung wiederholen falls das Sägeband nicht vertikal
genau geführt wird.
Wenn das Sägeband exakt eingestellt ist, die Sägebandführung gut fest-
ziehen.
