Holzmann ED 750FDQ - Hauptfunktionen; Spindelstock; Quadrant; Vorschubkasten

HAUPTFUNKTI ONEN
HOLZMANN Maschinen Austria  www.holzmann-maschinen.at
Seit e 1 3
Metalldrehmaschine / metal turning lathe ED 750 FDQ
Einstellhebel
6 HAUPTFUNKTI ONEN
6 .1 Spindelstock
Der Spindelstock liegt an der linken Seite der Maschine. Kräftige und vorgespannte Lager führen
die Arbeitsspindel, welche als Hohlwelle ausgeführt ist. Über Riementrieb und Getriebe ist die Ar-
beitsspindel mit dem Motor gekoppelt.
6 .2 Quadrant
Der Quadrant ist dazu ausgerichtet, das Treibwerk vom Spindelstock zum Vorschubkasten durch
Wechselräder zu transportieren. Der Quadrant ist im geschlossenen Quadratenkasten montiert.

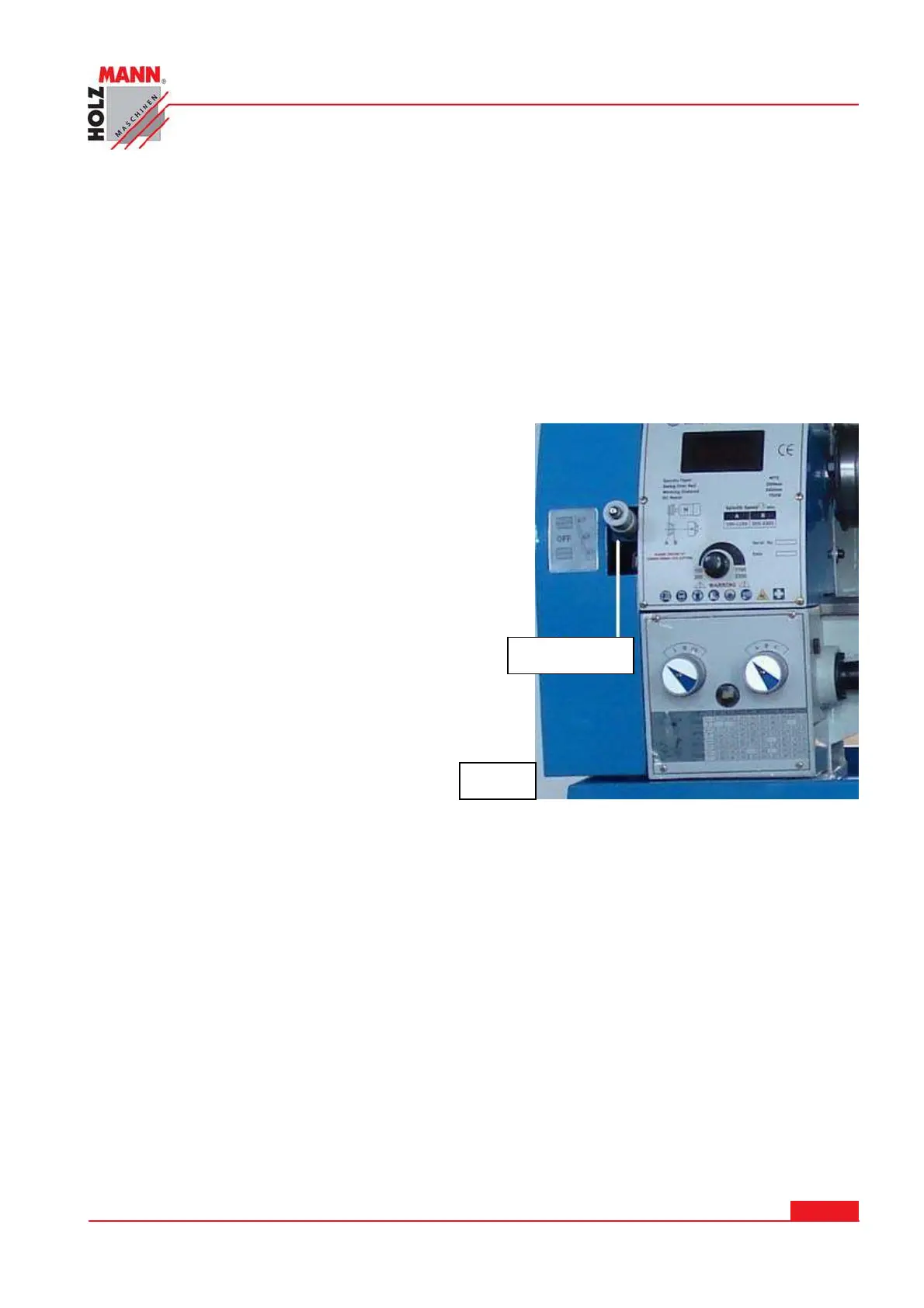

6 .3 Vorschubkasten
Der Vorschubkasten ist auf der Vorderseite der Ma-
schine befestigt, gleich unter dem Spindelstock. Er
beinhaltet alle Mechanismen, die für die Einstellung
des Vorschubs oder Gewindegangs nötig sind.
Die Einstellung der Geschwindigkeit des Vorschubs,
oder des Gewindegangs werden mit Hilfe von Trom-
meln auf der Vorderseite des Vorschubkastens er-
möglicht.
6 .4 Hauptschlit ten
Der Hauptschlitten besteht aus fünf Teilen: Hauptschlittenkasten, Hauptschlittenplatine, unterer
Schlitten, Querschlitten und Oberschlitten.
Auf dem Bett verfährt in Längsrichtung der als Kreuzsupport ausgeführte Hauptschlitten, auf dem
der Planschlitten quer zur Drehachse verfährt. Als Werkzeugträger befindet sich obenauf der
Oberschlitten, der einen Werkzeughalter trägt.
6 .4.1 Hauptschlit tenkast en
Der Hauptschlittenkasten ist auf der Hauptschlittenplatine montiert. Er beinhaltet die Mechanis-
men für den Längs- und Quervorschub und den Mechanismus zum Eingreifen der Nuss in die
Spindel während dem Gewindeschneiden. Außerdem den Mechanismus für den Planvorschub.
6 .4.2 Hauptschlit tenplatine
Der untere Schlitten fährt auf der Führungsschiene der Hauptschlittenplatine. Wenn kurze Zapfen
von Hand gedreht werden müssen, müssen Sie das Querstück um 90° vor den Unterschlitten in
beide Richtungen drehen und in der gewünschten Position durch Schrauben fixieren.
Der Oberschlitten, auf dem der 4-Positionen Werkzeughalter montiert ist, muss von Hand in die
Richtung des Querstückes geschoben werden.
Bild 1
