BEDI ENUN G
HOLZMANN Maschinen Austria www.holzmann-maschinen.at
Seit e 1 9
Metalldrehmaschine / metal turning lathe ED 750 FDQ

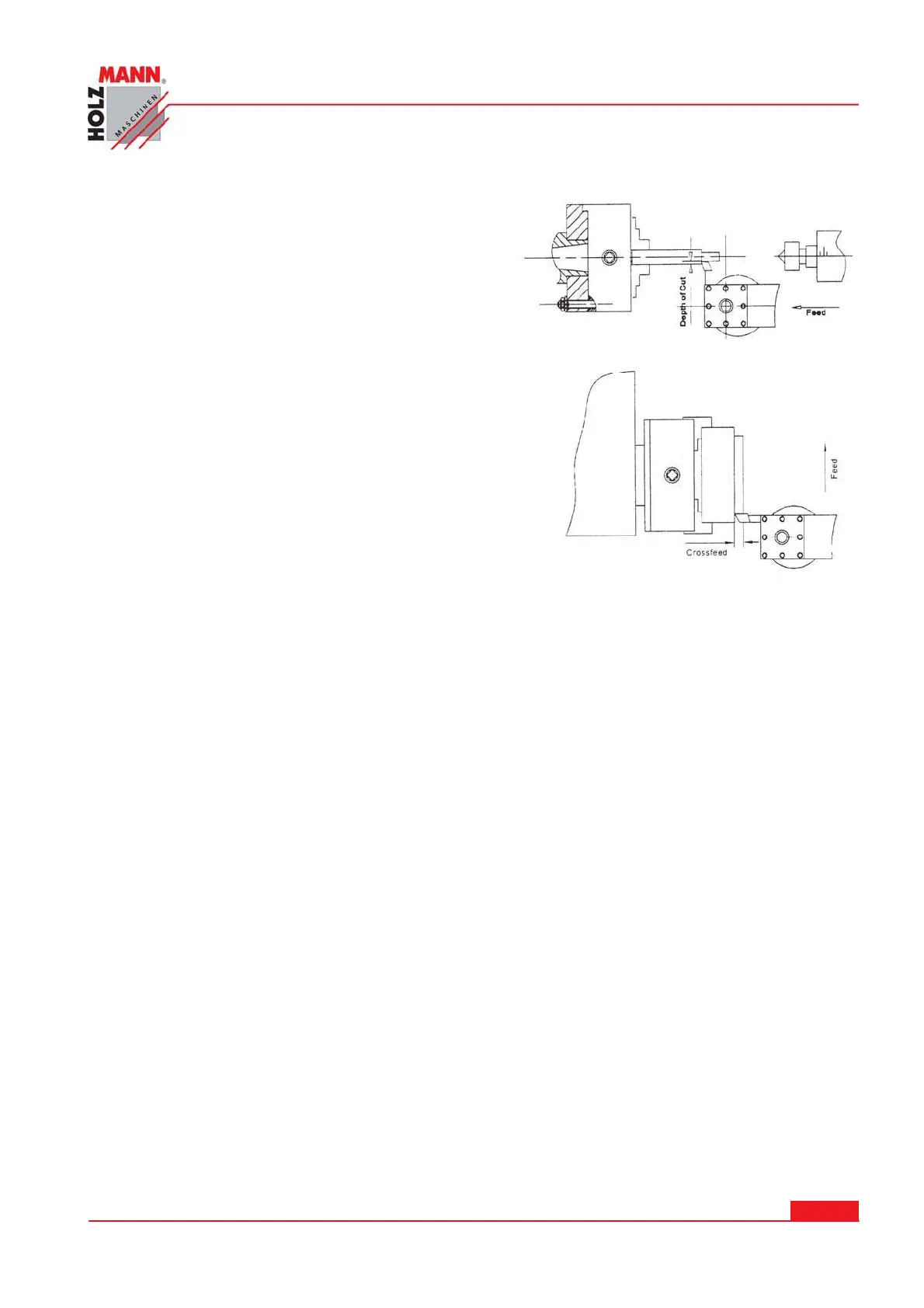

8 .7 Runddrehen ( Bild 8 )
Für diese Funktion müssen die Vorschübe parallel
zur Rotationsachse des Werkstückes stehen. Der
Vorschub kann manuell durch Drehen des Handrades
auf dem Drehmaschinenschlitten oder dem Ober-
schlitten passieren, bzw. durch Aktivieren des auto-
matischen Vorschubes. Der Quervorschub für die
Schnitttiefe wird durch den Querschlitten ausgeführt.
8 .8 Plandrehen ( Bild 9 )
Im Plandrehungs-Betrieb befindet sich der Haupt-
schlitten senkrecht zur Rotationsachse des Werkstü-
ckes. Der Vorschub wird manuell mit Hilfe des Quer-
vorschub-Handrades ausgeführt. Der Quervorschub
für die Schnitttiefe wird mittels Ober- oder Drehma-
schinenschnitten ausgeführt.
Bild 9
Bild 10
