HAUPTFUNKTI ONEN
HOLZMANN Maschinen Austria www.holzmann-maschinen.at
Seit e 1 4
Metalldrehmaschine / metal turning lathe ED 750 FDQ

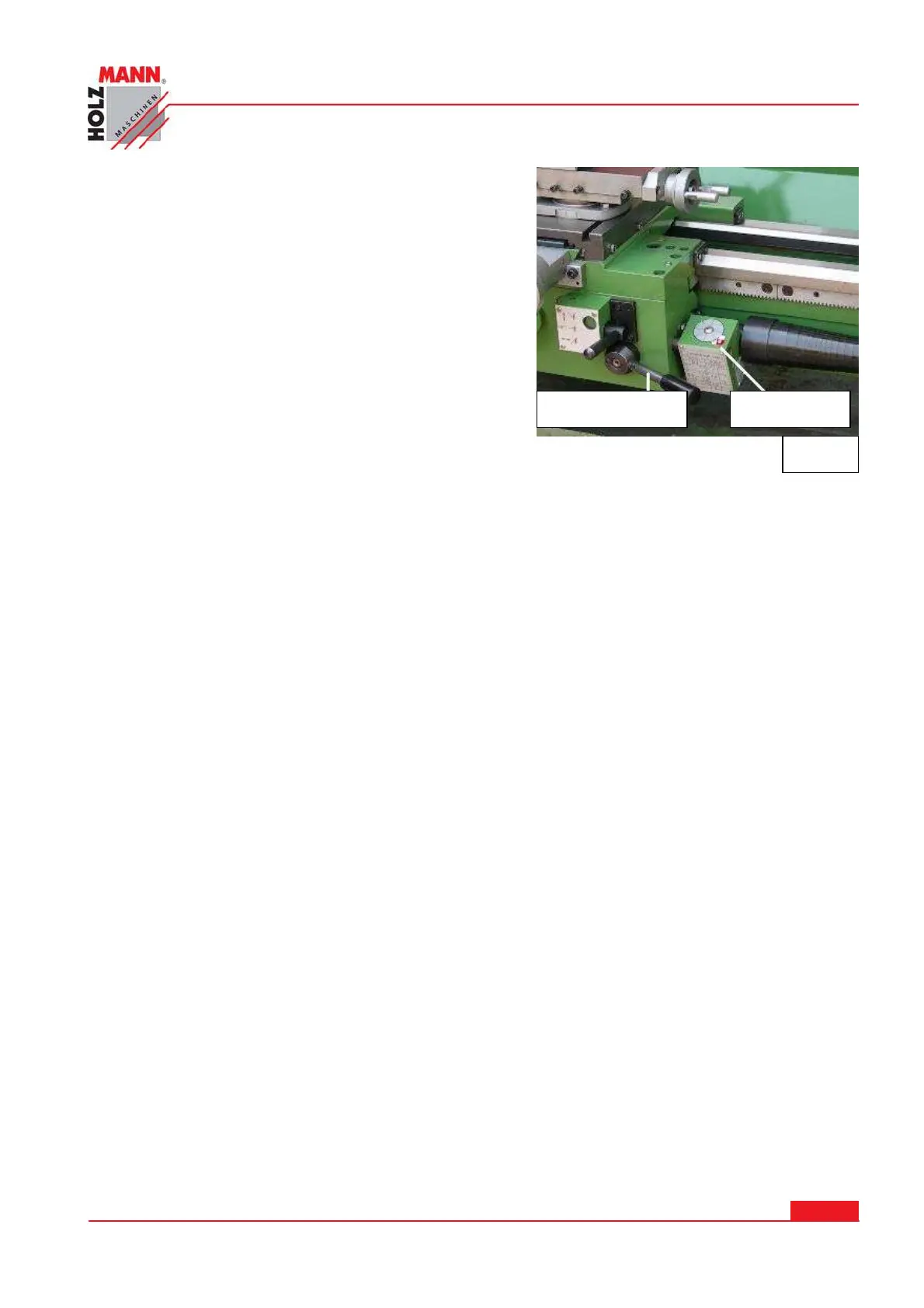

Gewindeuhr Vorschubhebel
ACHTUNG:
Schalten Sie nicht gleichzeitig den Längsvorschub und
den Planvorschub zusammen. Dadurch kann das Ge-
triebe zu Schaden kommen.
Vorschub- / Gew indehebel – Mit diesem Hebel wird
die Schloßmutter auf der Leitspindel gesetzt und da-
durch der eingestellte Vorschub in Einsatz gebracht.
6 .5 Gew indeuhr
Sie ist rechts unten am Werkzeugschlitten montiert und dient als Hilfe beim Gewindeschneiden,
damit während des Gewindeschneidens der korrekte Gewindegang behalten wird.
6 .6 Reitstock
Der Reitstock dient zum Abstützen langer Drehteile mittels einer Zentrierspitze, die in die stirnsei-
tig in das Werkstück eingebrachte Zentrierbohrung eingreift. Die Maschine verfügt über eine Pino-
le im Reitstock mit Morsekegelaufnahme MK2 für Bohrfutter oder große Bohrer, welche mit einem
Handrad parallel zum Bett herausgedreht werden kann zum Herstellen zentrischer Bohrungen.
6 .7 Lünette
Mit der Lünette können lange, dünne Drehteile an jeder beliebigen Stelle abgestützt werden. Sie
verhindert ein Schwingen und Durchbiegen des Werkstücks aufgrund des Eigengewichts und der
Bearbeitungskräfte.
.
Bild 2
