Instalación del termostato

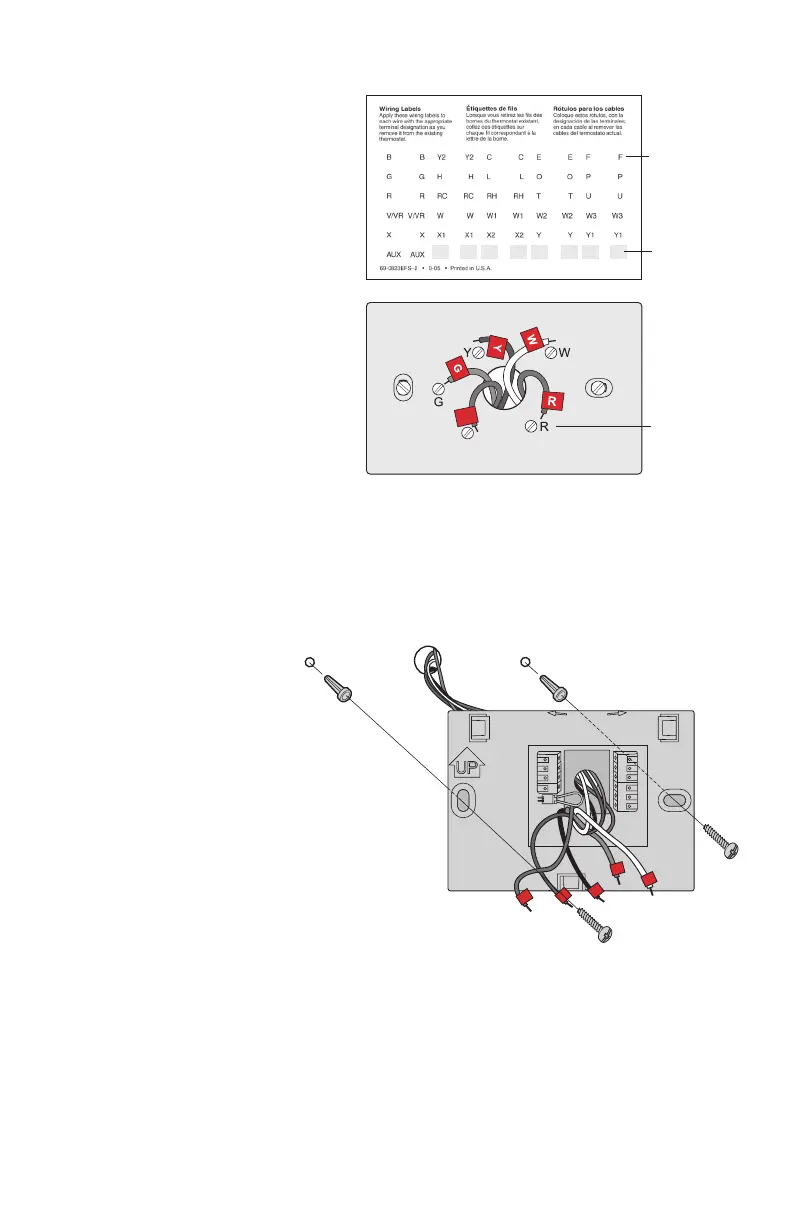

3 Etiquete los cables.
Utilice las etiquetas adhesivas
suministradas para identificar cada
cable a medida que los desconecta.
Etiquete los cables conforme a las
designaciones de los terminales del
termostato existente, no según el
color de los cables.
Nota: Si ninguna etiqueta
coincide con la designación de
los terminales, escriba la letra
correcta en una etiqueta adhesiva
en blanco.
4 Retire la placa de pared.
Quite la placa de pared existente
de la pared después de que haya
etiquetado y desconectado todos
los cables.
Etiquetas
en blanco
Etiqueta
adhesiva
Designación
de los
terminales
C
C
Nota: Enrosque los cables alrededor
de un lápiz para evitar que caigan
en el hueco de la pared.
LEVEL
HERE
R
Y
C
W
G
MCR34499
C
K
Rc
R
W-
O/B
Y
G
W2-
Aux/E
Y2
L
5 Monte la placa de pared
para termostato.
Monte la nueva placa de
pared con los tornillos y
anclajes incluidos con el
termostato.
Si fuese necesario:
Taladre agujeros de 3/16 in
(4.8 mm) en paneles de
yeso.
Taladre agujeros de 7/32 in
(5.6 mm) en yeso.
Nota: Puede utilizar los
anclajes de pared existentes.
Levante la placa de pared en
los anclajes existentes para
comprobar la alineación.
Placa de pared
