69-2715EF—07 6
Instalación del termostato
Cableado (sistema convencional -
continuación)

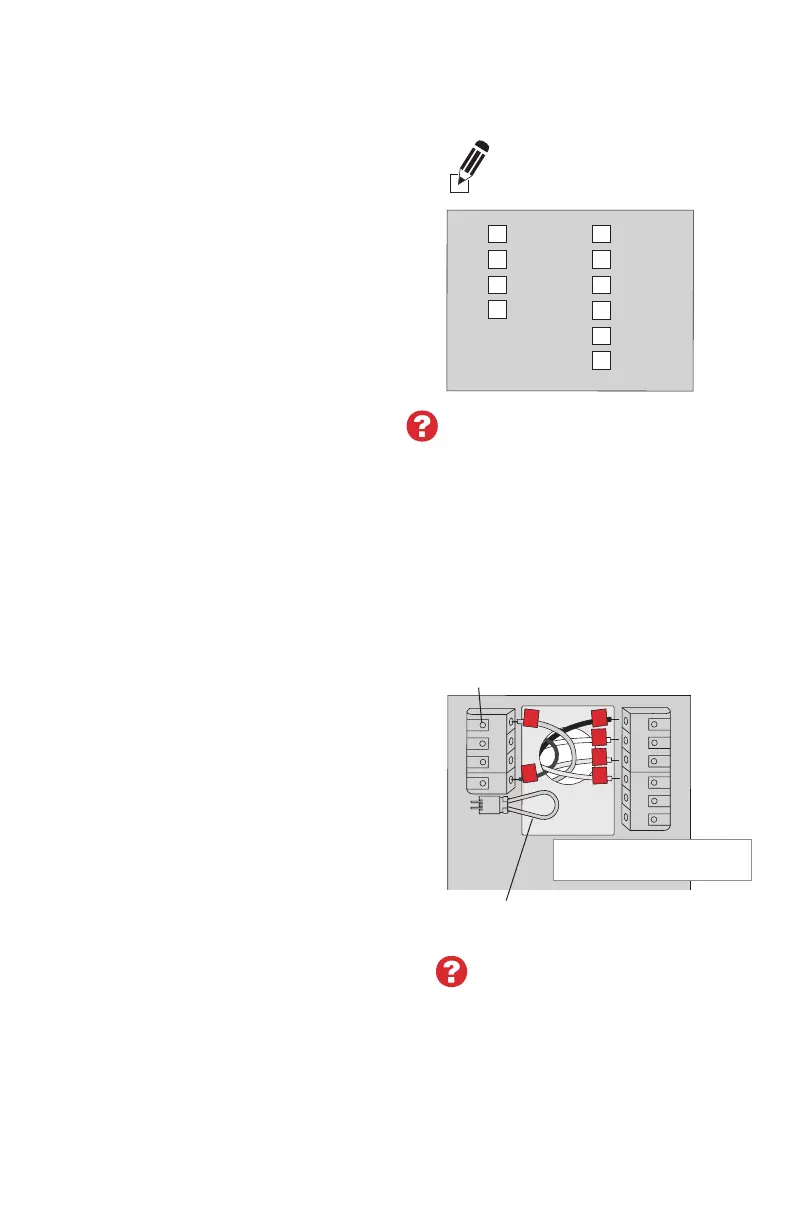

c En la imagen de la derecha, revise
la casilla próxima a cada conexión.
Utilizará esta lista de comprobación
en el paso 9.
d Compruebe que el cable esté fijo
jalándolo con cuidado.
e Repita los pasos de la “a” a la “d” para
el resto de los cables.
f Introduzca el excedente de cables en
la abertura de la pared después de
haber instalado todos los cables.
g Continúe con la página 8.
¿Las etiquetas no coinciden?
Consulte las claves para
la instalación de cableado
alternativo en las páginas 7 y
8.
C
K
Rc
R
W-O/B
Y
G
W2-
Aux/E
Y2
L
¡Importante!
Marque la casilla por
cada cable que conecte.
Necesitará esta información
en el paso 9.
Cableado (sistema de bomba de calor)
6B Coloque los cables del termostato en su
bomba de calor.
a Comience por el cable C; una la etiqueta
adhesiva del cable con las etiquetas de
los terminales.
Debe tener un cable C.
b Introduzca el cable con cuidado en el
agujero del terminal hasta escuchar un
clic. (Si desea retirar un cable, utilice la
punta de un bolígrafo para presionar la
liberación del terminal y, luego, retire el
cable).
Nota: Consulte la foto del cableado que
tomó en el paso 2.
Consejo: Para colocar el cable de manera
más sencilla, use la punta de un bolígrafo
para mantener presionada la liberación del
terminal.
¿Las etiquetas no coinciden?
Consulte las claves para
la instalación de cableado
alternativo en las páginas 7
y 8.
Nota: Es posible que el cableado
de su aplicación sea diferente
del cableado que se muestra a
continuación.
Liberación del terminal
C
K
Rc
R
W-
O/B
Y
G
W2-
Aux/E
Y2
L
O
Y
G
R
C
AUX
Extraiga el lazo del puente SOLO
si tiene los cables R y Rc.
EJEMPLO DE CABLEADO
El suyo puede ser diferente
