Si tiene el cable R y el cable Rc, desenchufe el circuito del puente; para ello, jale
el circuito del cable.
Si su termostato existente tenía cables R y RH, conecte el cable R al terminal Rc,
el cable RH al terminal R y desenchufe el circuito del puente.
Si su termostato existente tenía cables R y RH, conecte el cable R al terminal Rc,
el cable RH al terminal R y desenchufe el circuito del puente.Si su termostato
existente tenía cables V y VR, visite honeywellhome.com/wifi-thermostat para
obtener ayuda.
Si su termostato anterior tiene cables O y B separados y controla un sistema con
bomba de calor de zona única, una el cable B con el C. Si el sistema es controlado
por más de un termostato, comuníquese con el servicio de zonificación de
Resideo al 800 828 8367 para obtener asistencia con el cableado.
Si su termostato existente tenía cables Y1, W1 y W2 separados, visite
honeywellhome.com/wifi-thermostat para obtener ayuda.
Si el termostato existente tiene cables separados en Aux y E, utilice un empalme
de cables para unir ambos cables a un cable independiente. Coloque este tercer
cable en el terminal W2Aux/E.
Este es el monitor del sistema. Si el monitor detecta un problema, visualizará un
botón anaranjado de alerta en la pantalla de inicio del termostato.

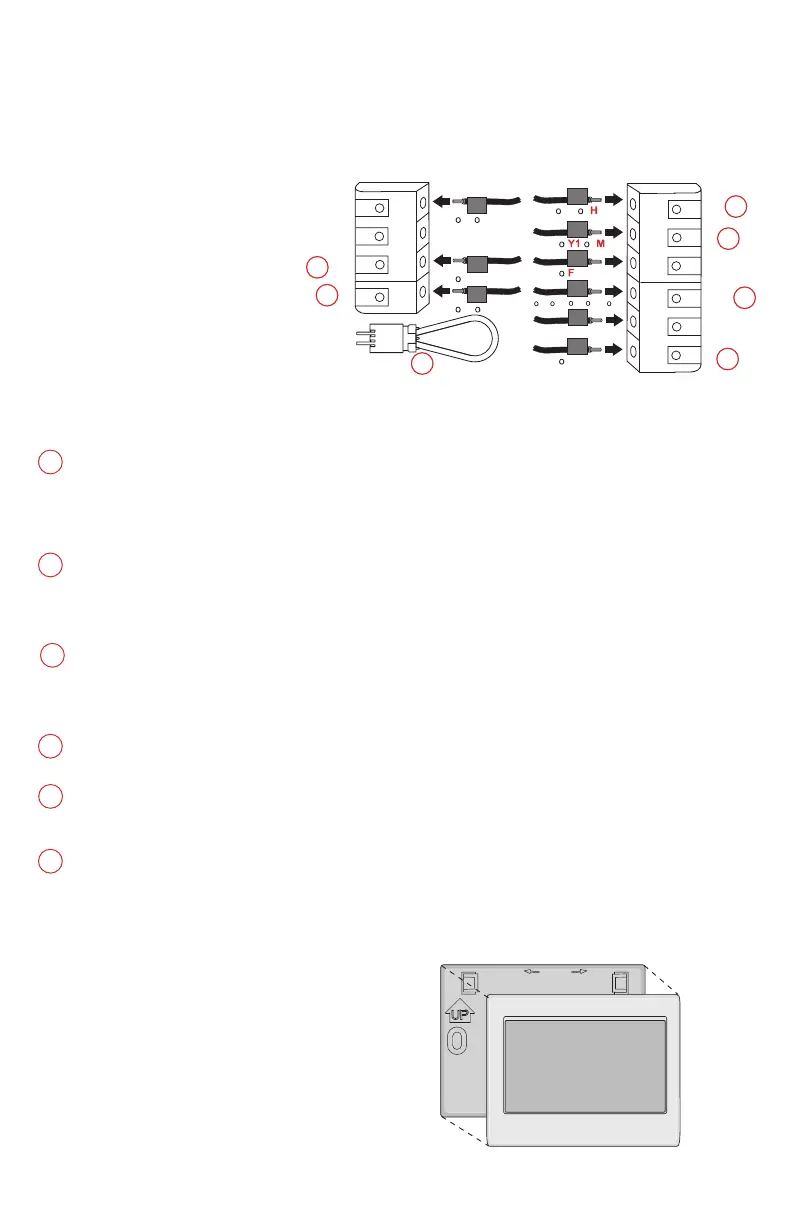

Clave para cableado alternativo (sistema de bomba de calor)
2
1
4
6
3
5
Instalación del termostato
Cableado alternativo (sistema de bomba de calor)
Utilícelo si las etiquetas de los cables no
coinciden con las etiquetas de los terminales.
Nota: Debe tener un cable C o
uno equivalente. Consulte la
página 5.
7 Conecte el termostato a la placa de pared.
Alinee el termostato con la placa
de pared y, luego, presiónelo para
que calce en su lugar.
Termostato
Placa de pared
LEVEL
HERE
M34498A
C
R
O
Y
G
2
C
K
Rc
R
W-
O/B
Y
G
W2-
Aux/E
Y2
L
3
4
5
AUX
XX2
Y2
1
B
6
X
B
Rc
R
V
VR
1
L
F
WW1
W2
To Next Page
