Módulo de pared
El módulo de pared LCBS Connect es una interfaz táctil con indicadores de color
compatible únicamente con el controlador LCBS Connect. La pantalla con gráficos permite
una configuración completa del controlador LCBS a través de un método intuitivo de
indicaciones controladas por menús.
MCR36692
Menu
Home
Schedule and Holidays
System Status
Conguration
Contractor Information
Thermostat Name Menu
72°
72°
Cool Mode
Occupied
On
Date & time
Fan
Running Schedule
System
Thermostat
45%
Indoor Humidity

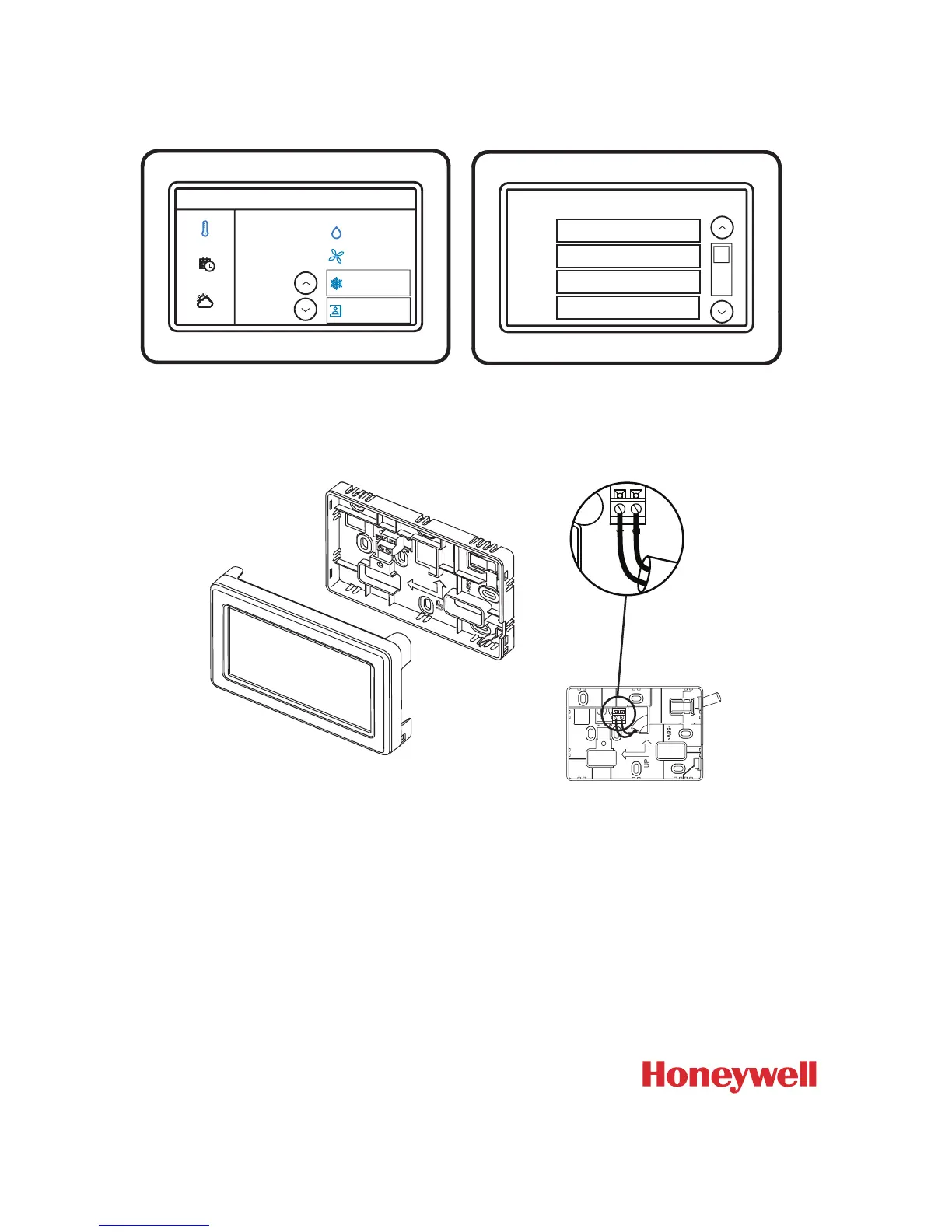

El módulo de pared obtiene potencia y comunicación del controlador LCBS a través del bus
de Sylk. Para colocar los cables del módulo de pared de forma correcta, se debe retirar la
cubierta delantera y, así, obtener acceso a las dos clavijas del terminal. Luego de reemplazar
el termostato existente por un módulo de pared LCBS nuevo, considere usar la placa de
pared, 50028399001, para cubrir los orificios de montaje previos.
ADVERTENCIA. Puede dañar el dispositivo si aplica 24 V CA directamente al módulo de
pared.
Documentos de referencia
• Instrucciones de instalación para el módulo de pared LCBS Connect (3100084)
• Instrucciones de instalación para la puerta de enlace LCBS Connect (3100081)
• Manual de uso LCBS Connect (3100118)
Al utilizar esta publicación de Honeywell, usted acepta que Honeywell no será responsable de los daños
provocados por su uso o modificación de la publicación. Usted protegerá e mantendrá indemne a
Honeywell, sus afiliadas y subsidiarias de cualquier responsabilidad, costo o daños, incluidos los honorarios
de abogados, que surjan de cualquier modificación que usted haga de la publicación.
