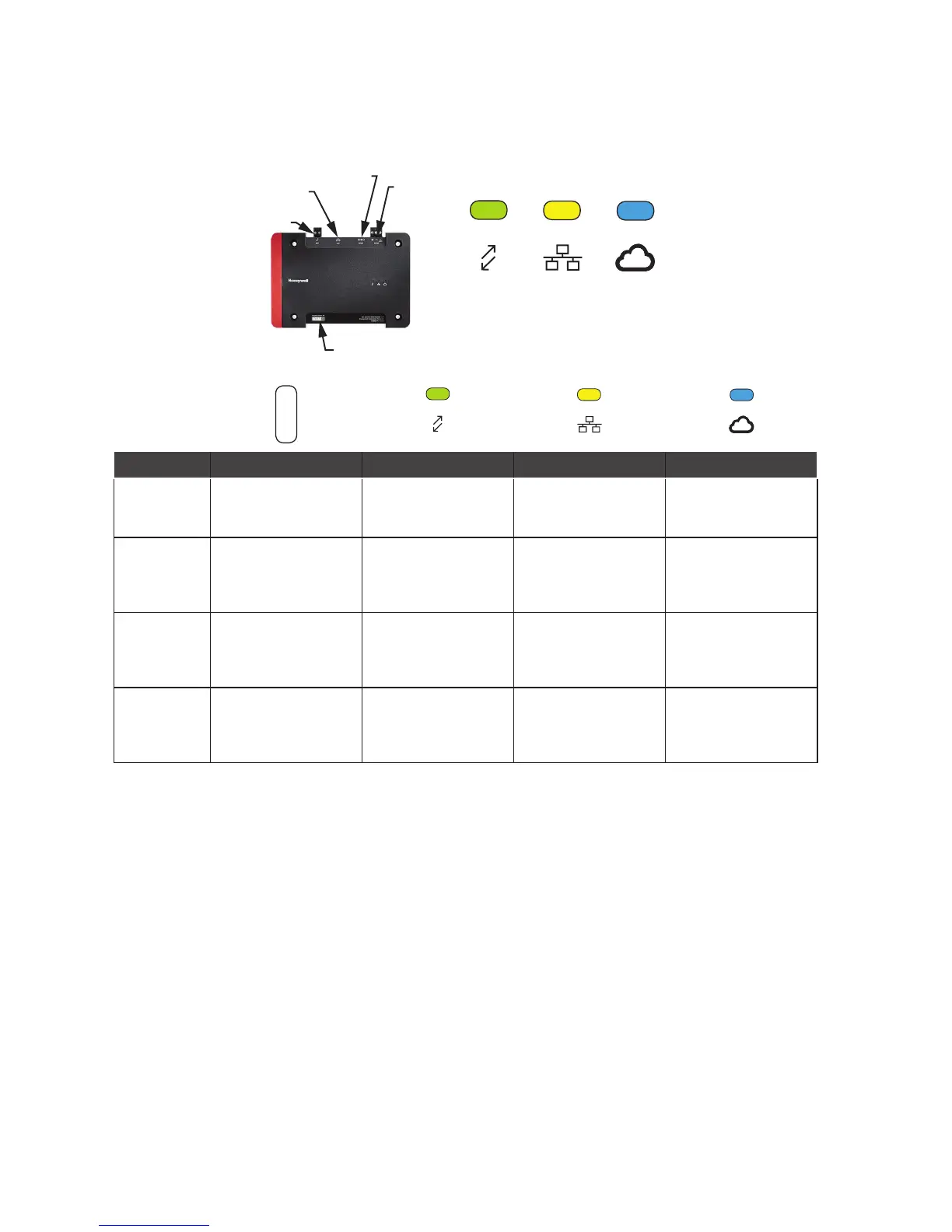

Connexions et DEL
La passerelle LCBS Connect agit comme dispositif de communication principal entre
un immeuble et le nuage Honeywell. Elle est munie de témoins d’état simples et intuitifs
comprenant des DEL colorées et des icônes qui vous permettent de vérifier la validité des
connexions réalisées lors de l’installation.
VERT = ÉTAT DES CONNEXIONS DU RÉGULATEUR LOCA
L
JAUNE = ÉTAT DE LA CONNEXION INTERNET
BLEU = ÉTAT DE LA CONNEXION AU NUAGE HONEYWEL
L
RÉSEAU
LOCAL
INTERNET
ALIMENTATION :
CONNEXION
CYLINDRIQUE
ALIMENTATION :
CONNEXION 3 BORNES
ID D’ENREGISTREMENT
GREEN
= STATUS OF LOCAL CONTROLLER CONNECTIONS
YELLOW
= STATUS OF INTERNET CONNECTION
BLUE
= STATUS OF HONEYWELL CLOUD CONNECTION
LOCAL
NETWORK
INTERNET
POWER: BARREL
CONNECTION
POWER: 3-TERMINAL
CONNECTION
REGISTRATION ID
GREEN
= STATUS OF LOCAL CONTROLLER CONNECTIONS
YELLOW
= STATUS OF INTERNET CONNECTION
BLUE
= STATUS OF HONEYWELL CLOUD CONNECTION
LOCAL
NETWORK
INTERNET
POWER: BARREL
CONNECTION
POWER: 3-TERMINAL
CONNECTION
REGISTRATION ID
GREEN
= STATUS OF LOCAL CONTROLLER CONNECTIONS
YELLOW
= STATUS OF INTERNET CONNECTION
BLUE
= STATUS OF HONEYWELL CLOUD CONNECTION
LOCAL
NETWORK
INTERNET
POWER: BARREL
CONNECTION
POWER: 3-TERMINAL
CONNECTION
REGISTRATION ID
Description Blanc Vert Jaune Bleu
État Alimentation et
mise à jour du
micrologiciel
Connexion du
réseau régulateur
(LON)
Connexion Internet Connexion au nuage
Honeywell
ALLUMÉ
fixe
Passerelle SOUS
TENSION, aucune
mise à jour du
micrologiciel active
Tous les régulateurs
repérés (auparavant)
sont en ligne
La connexion
Internet a été établie
La connexion au
nuage Honeywell a
été établie
ÉTEINT Passerelle NON
alimentée ou échec
de l’alimentation
Tous les régulateurs
repérés (auparavant)
sont hors ligne
Passerelle NON
alimentée ou échec
de l’alimentation
La connexion de la
passerelle au nuage
Honeywell est hors
ligne.
Clignotant Mise à jour du
micrologiciel de la
passerelle en cours
CERTAINS
régulateurs repérés
(auparavant) sont
en ligne
La connexion
Internet n’a PAS été
établie
La passerelle est en
attente d’association
avec un bâtiment
Enregistrez votre produit au www.lcbs.honeywell.com
