Régulateur
Application
Le régulateur RTU LCBS Connect est conçu pour contrôler des appareils de traitement d’air à
volume constant, et plus particulièrement des appareils monoblocs installés sur le toit (RTU)
comprenant des thermopompes. Il comprend un régulateur configurable et un module mural
connectés par un bus Sylk™. Les régulateurs peuvent fonctionner de façon autonome, mais ils
offrent leur rendement optimal avec une connexion au nuage LCBS Connect d’Honeywell.
Bus Sylk™
Sylk est un bus à deux câbles insensible à la polarité qui fournit une alimentation 18 V c.c. et
transmet des communications entre appareils compatibles Sylk. En plus du module mural
LCBS Connect, le régulateur LCBS Connect peut utiliser JUSQU’À QUATRE appareils Sylk
supplémentaires pour un contrôle accru. Chaque appareil (jusqu’à concurrence de 16) dispose
d’une adresse Sylk unique. Des commutateurs DIP à l’arrière de chaque appareil permettent
de les configurer.

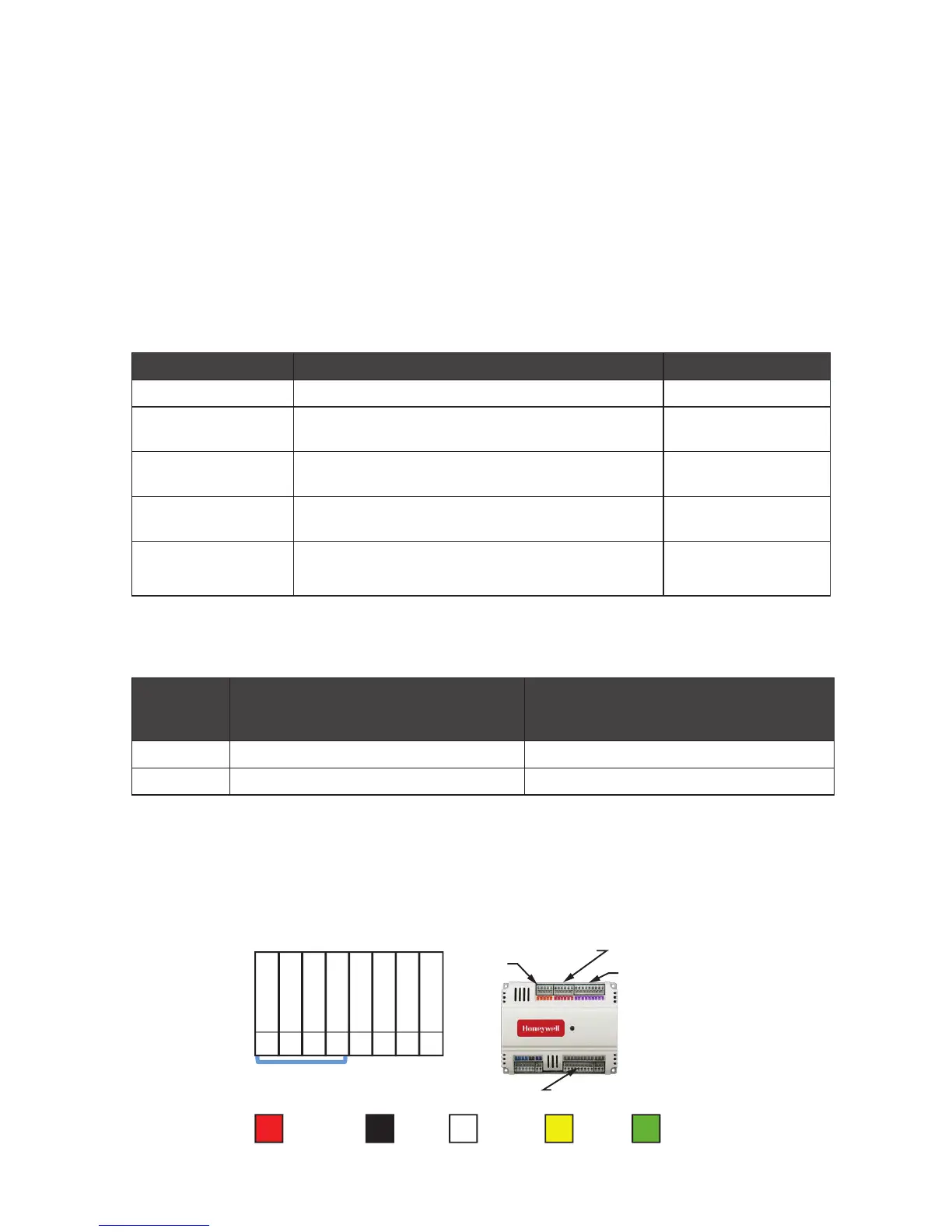

Numéro de pièce Description Adresse(s) Sylk
TR40 Module mural Sylk – Température 3, 4, 5, 6
TR40H Module mural Sylk – Température, humidité
(remarque : équivaut à DEUX appareils)
Seulement 3
TR40CO2 Module mural Sylk – Température, CO2
(remarque : équivaut à DEUX appareils)
Seulement 3
TR40HCO2 Module mural Sylk – Température, humidité, CO2
(remarque : équivaut à DEUX appareils)
Seulement 3
C7400S1000 Capteur d’enthalpie Sylk – Température, humidité 8 (air extérieur),
9 (air de retour)
La flexibilité de Sylk permet différentes méthodes de câblage (chaîne bouclée, colonne
domotique, etc.). Le principal critère à prendre en considération est la distance maximale entre
un régulateur et un appareil Sylk individuel en fonction du calibre de câble utilisé.
AWG Câble formé d’une paire torsadée
unique, non blindé, torsadé ou solide
Câble de thermostat standard (paire non
torsadée), blindé ou non blindé, torsadé
ou solide
1822 120 mètres (400 pieds) 30 mètres (100 pieds)
24 100 mètres (300 pieds) 30 mètres (100 pieds)
Connexions
Le régulateur LCBS Connect est un appareil configurable doté d’options de configurations
d’entrées et de sorties permettant de l’adapter aux exigences particulières de votre
application. Il peut être configuré à partir du module mural local ou à partir de l’interface à
distance LCBS Connect lorsqu’il est connecté à la passerelle LCBS Connect.
TROIS
SORTIES
ANALOG-
IQUES
QUATRE ENTRÉES
NUMÉRIQUES
SIX
ENTRÉES
UNIVERSELLES
HUIT SORTIES DE RELAIS
1 2 3 4 5 6 7 8
24 V c.a. COM 24 V c.a. NET-1 NET-2 S-BUS BLINDAGE EGND
BUS SYLK
RÉSEAU
LOCAL
ALIMENTATION
24 V c.a.
R
CHAUFFAGE
W
REFROID-
ISSEMENT
Y
VENT-
ILATEUR
G
NEUTRE
24 V c.a.
C
ALIMENTATION
24 V c.a.
ATTRIBUTION DES CÂBLES AUX BORNES PAR COULEUR
S-BUS
