Passerelle
Câblage
La passerelle avec régulateur LCBS Connect utilise une architecture d’émetteur-récepteur
à topologie libre (FTT) prenant en charge le câblage insensible à la polarité et la topologie
à connexions libres. Cela vous permet d’utiliser diverses combinaisons de topologies de
câblage (privilégier la chaîne bouclée) et simplifie l’expansion du réseau en éliminant les
restrictions relatives au cheminement du câblage, à l’épissage et au positionnement des
dispositifs.
La passerelle LCBS Connect peut prendre en charge jusqu’à TRENTE régulateurs. Les
interfaces locales et à distance affichent le nombre de régulateurs repérés sur le réseau
pour faciliter le dépannage. Le réseau LCBS Connect est polyvalent et facile à installer
et à maintenir. Il est néanmoins important de planifier soigneusement sa configuration
et de disposer d’une documentation précise faisant l’objet de mises à jour. Pour réaliser
des configurations de réseau avancées, notamment pour l’utilisation d’un terminateur
d’extrémité de ligne, consultez le guide « LonWorks® Bus Wiring User Guide » (742865).

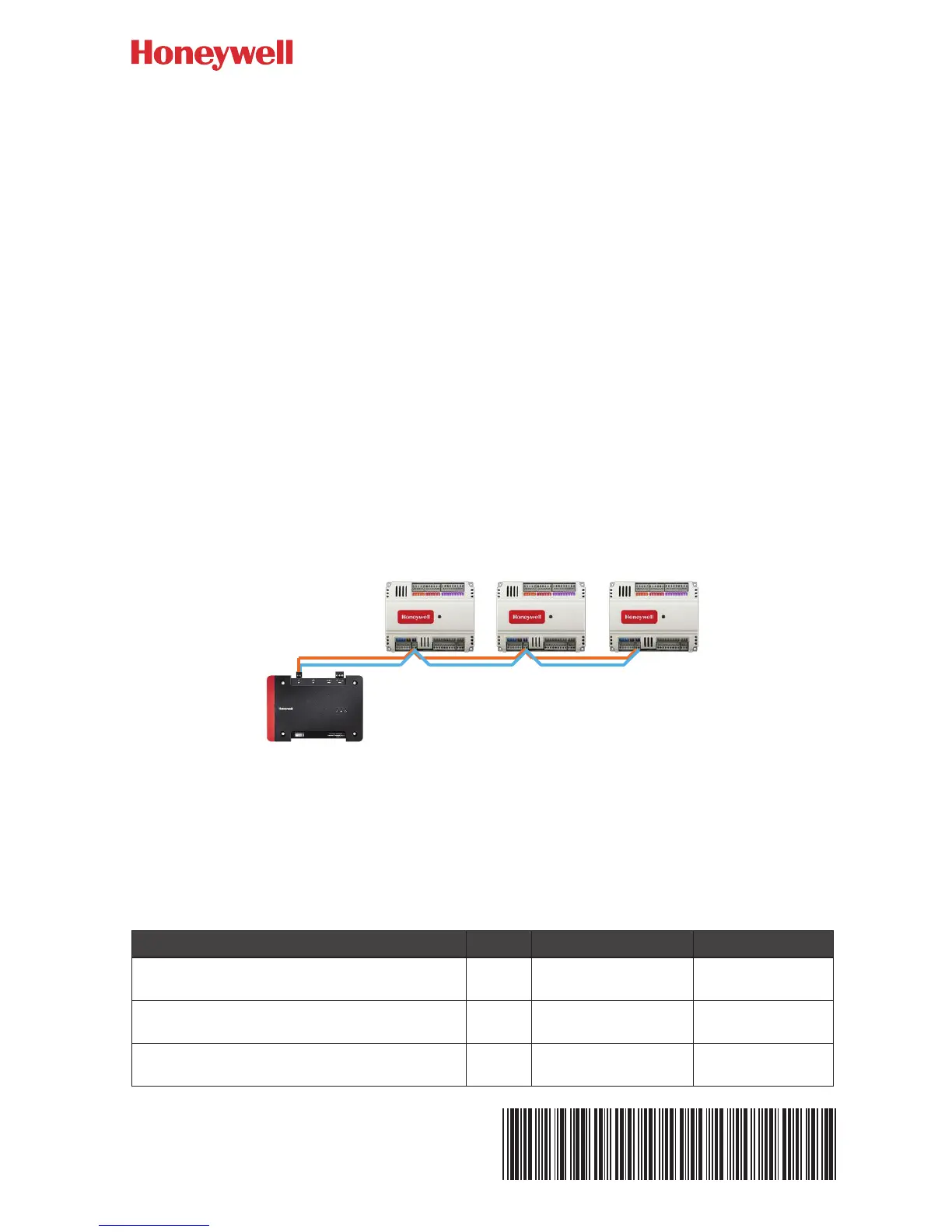

CHAÎNE BOUCLÉE
Câble recommandé
Vous devez respecter deux règles propres au réseau LCBS Connect pour assurer le bon
fonctionnement du système :
1 La distance séparant un dispositif de tous les autres dispositifs ne doit pas dépasser la
distance maximale d’un dispositif à l’autre.
2 La longueur de câble maximale du réseau en entier est la quantité de câble totale
connectée par segment de réseau..
Type de câble (non blindé) AWG Dispositif à dispositif Réseau entier
Câble Honeywell 1125 (torsadé non-plénum) 16 500 mètres
(1 640 pieds)
500 mètres
(1 640 pieds)
Câble Honeywell 1061, 1062, 1063 (rigide/
torsadé paire torsadée)
22 400 mètres
(1 300 pieds)
500 mètres
(1 640 pieds)
Câble Honeywell 5078, 5088 (rigide ou torsadé,
plénum ou non-plénum)
24 250 mètres
(820 pieds)
450 mètres
(1 500 pieds)
