N200-102-00 8 I56-3947-202

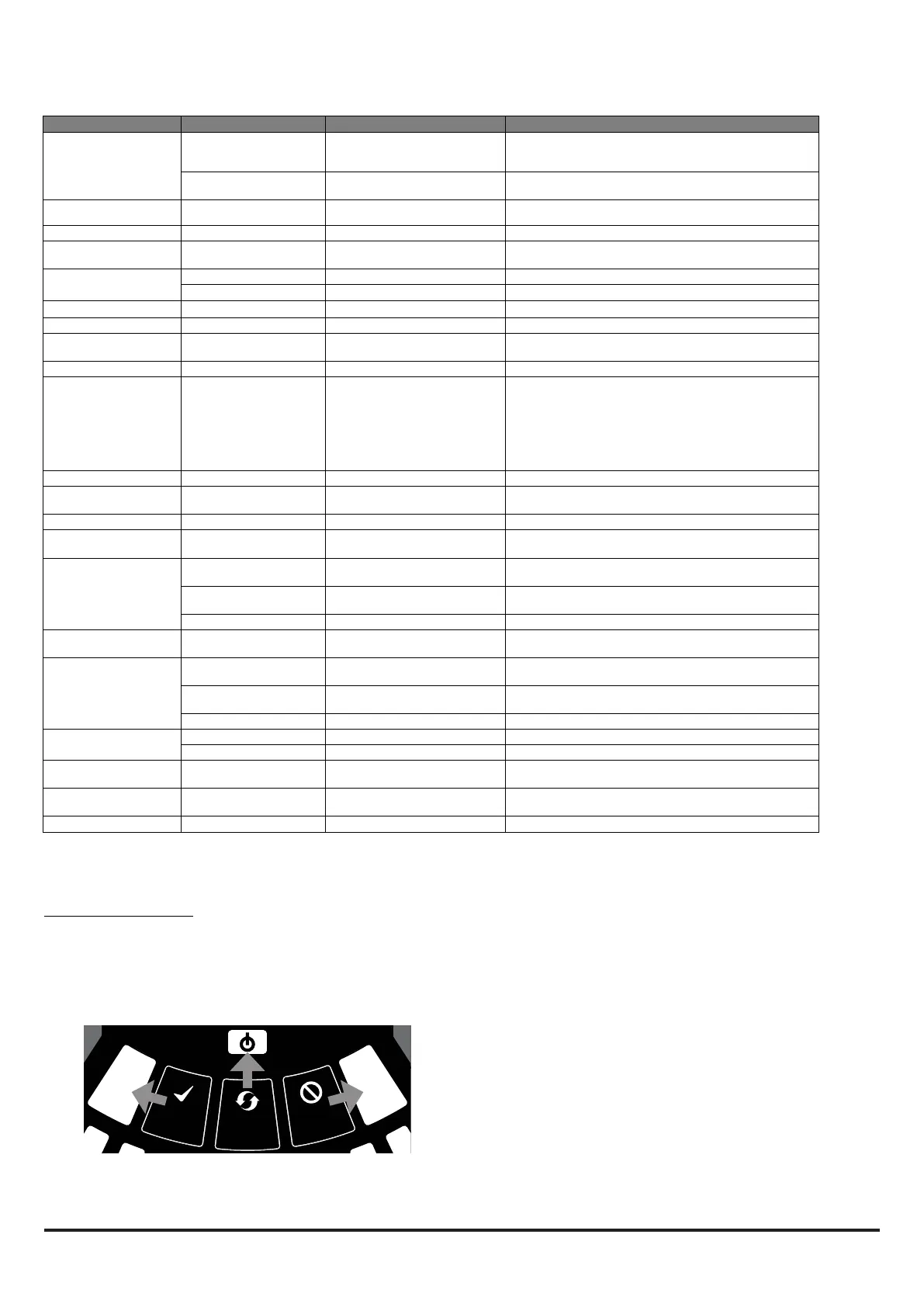

Tabla 4: Indicadores del panel frontal y descripciones de las averías
S
ENSO
R
A
S
P
I
RA
T
O
R
D
R
I
F
T
C
O
M
P
E
N
S
A
T
I
O
N
TEMPERATURE / INPUT
DISABLE / SYSTEM
S
OU
N
D
E
R
F
I
L
T
E
R
LO
W
FLO
W
H
I
G
H
FLO
W
INITIALIZATION
LEVEL 1
SMOKE
FAULT
FAULT
POWER
LEVEL 2
SMOKE
INITIALIZATION
ALARM
PREALARM
2
10
3
1
4
5
6
7
8
9
2
10
3
1
4
5
6
7
8
9
Figura 12: Botones de la interfaz de usuario
Nota: La central de incendios controla los LED de nivel de humo y
alarma del canal.
Botones del panel frontal
El panel frontal tiene 3 botones de usuario: PRUEBA, REARME y
DESACTIVAR. Estos botones sirven para introducir el código de acceso
que permite al usuario realizar sencillas funciones de prueba.
Nota: En el modo de mantenimiento y reparación remotos, estos botones
están desactivados en todo momento.
INDICADOR ACCIÓN ADVERTENCIA O PROBLEMA COMENTARIO / ACCIÓN
ALARMA CANAL 1/2 ENCENDIDO rojo
(establecido por panel)
El canal está en alarma (relé
establecido en ENCENDIDO sin
retardo)
Configuración por defecto
1 PARPADEO verde
(interrogado por el panel)
Cuando se interroga el sensor No en estado de alarma
PREALARMA CANAL 1/2 ENCENDIDO amarillo El canal está en prealarma Solo en paneles que usan protocolo avanzado
NIVEL DE HUMO 1/2 ENCENDIDO amarillo
(establecido por panel)
El número de LED indica el nivel
de alarma del sensor alcanzado
Solo se usan los números 1 – 9: solo en paneles que usan
protocolo avanzado
MÓDULO CANAL 1/2 ENCENDIDO verde Controlado por panel
PARPADEO verde Comunicación con el módulo Controlado por panel
FALLO ENCENDIDO amarillo Averías múltiples o comunes
ALIMENTACIÓN ENCENDIDO verde FAAST LT está encendido Se muestra de color amarillo al inicializarse
FALLO DE
ALIMENTACIÓN
ENCENDIDO amarillo Alerta de baja tensión / fallo por
sobretensión
Compruebe la tensión de la fuente de alimentación.
INDICADORES DEL
CAUDAL DEL CANAL 1/2
ENCENDIDO verde El LED indica el caudal de aire de
un canal:
- Centro = caudal normal
- Izquierda = caudal bajo;
(-20 % en el extremo)
- Derecha = caudal alto;
(+20 % en el extremo)
En unidad de 2 canales:
Fila superior = C1
Fila inferior = C2
CAUDAL BAJO ENCENDIDO amarillo Avería por caudal bajo Compruebe el filtro; compruebe posibles obstrucciones en la
red de tuberías.
ENTRADA 1 PARPADEO amarillo Avería en entrada externa No se usa con ajustes predeterminados
SENSOR 2 PARPADEOS amarillo Fallo de comunicación del sensor Compruebe las direcciones y la instalación del sensor;
sustituya el sensor.
ASPIRADOR ENCENDIDO amarillo Avería en el sensor de caudal de
aire
Pruebe a reiniciar el dispositivo.
1 PARPADEO amarillo Fallo de inicialización del caudal Compruebe el filtro; compruebe posibles obstrucciones en la
red de tuberías; pruebe a reiniciar el dispositivo.
2 PARPADEOS amarillo Fallo del ventilador Pruebe a reiniciar el dispositivo.
DESACTIVAR 1 PARPADEO amarillo No se informa de alarmas ni
alertas
Regresa al modo de mantenimiento y a continuación al normal
tras 60 minutos (predeterminado)
SISTEMA 1 PARPADEO amarillo Configuración errónea Parpadean todos los LED de avería; pruebe a reiniciar el
dispositivo.
2 PARPADEOS amarillo Fallo de EEPROM Compruebe la tensión de la fuente de alimentación. Pruebe a
reiniciar el dispositivo.
3 PARPADEOS amarillo Fallo del reloj con la hora real RTC está dañado o error en la lectura del tiempo.
TEMPERATURA 1 PARPADEO amarillo Alerta de temperatura baja Compruebe la temperatura del caudal de aire
2 PARPADEOS amarillo Alerta de temperatura alta Compruebe la temperatura del caudal de aire
SIRENA 1 PARPADEO amarillo Fallo de sirena Compruebe el elemento de fin de línea y el circuito de la
sirena
FILTRO 1 PARPADEO amarillo Alerta de filtro en fecha
establecida
Sin fecha predeterminada
CAUDAL ALTO ENCENDIDO amarillo Avería por caudal alto Compruebe que no haya roturas o fugas en la red de tuberías.
En caso de alertas/averías simultáneas en un mismo LED, el orden de prioridad es: ENCENDIDO (máxima),
1 parpadeo, 2 parpadeos, 3 parpadeos (mínima)
