RÉALISATION DU CÂBLAGE
Connexions d'alimentation, d'alarme et de commande

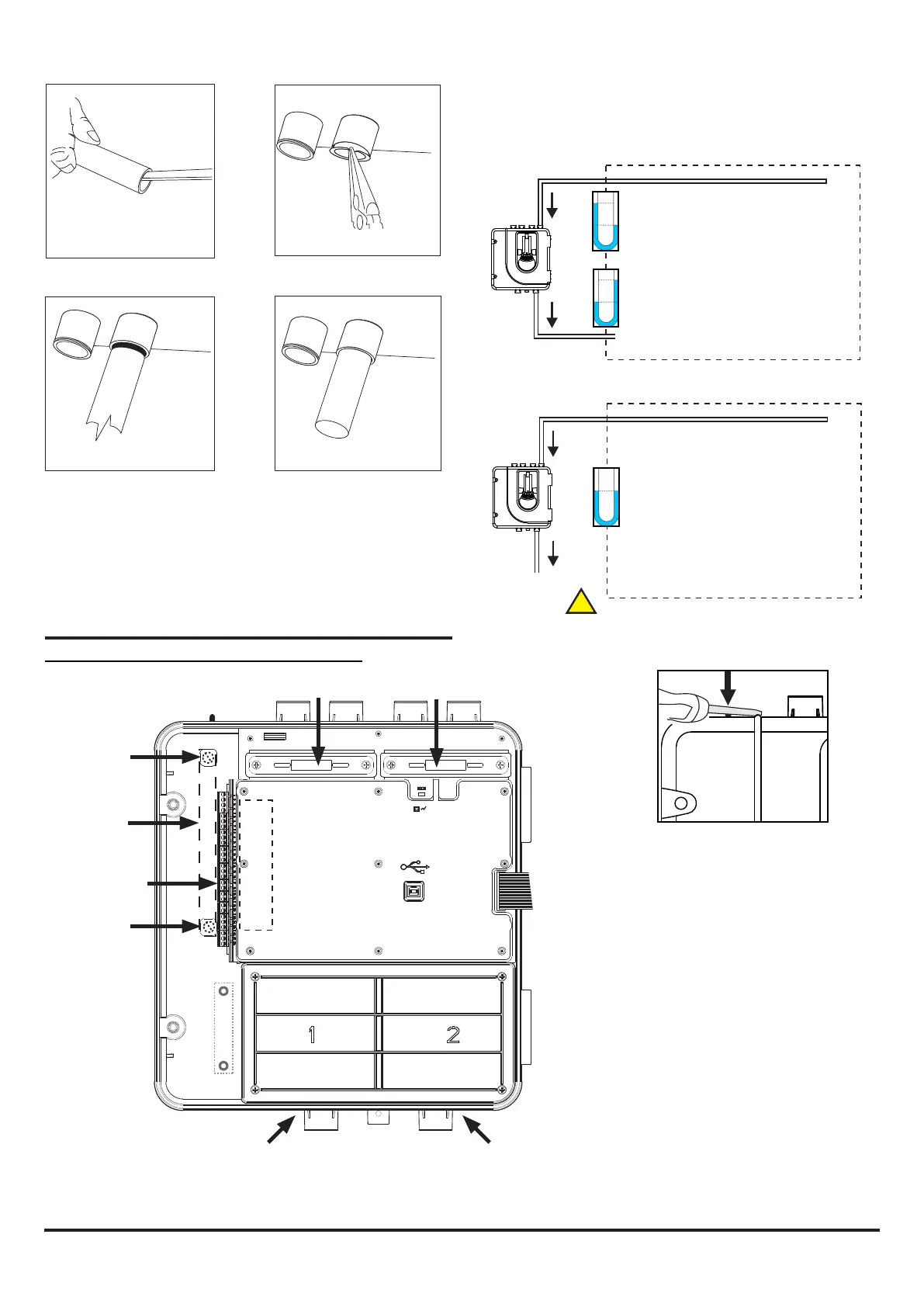

Figure9:Intérieurdudétecteur
FILTRE DU CANAL 2
RACCORDEMENT
D'ALARME ET
D'ALIMENTATION
FILTRE DU CANAL 1
PORT USB
CACHE DES CAPTEURS
POSITION POUR AIMANT TESTPOSITION POUR AIMANT TEST
Tuyau d'échappement
ZONE D'ÉCHANTILLONNAGE
ZONE D'ÉCHANTILLONNAGE
1 2 3 4 5 6 7 8 9 10 1112 13 14 15 16 17 18
1 2 3 4 5 6 7 8 9 10 1112 13 14 15 16 17 18
5
6
MONTAGE DU
COLLECTEUR DE
TERRE
MONTAGE DU
COLLECTEUR
DE TERRE
COLLECTEUR DE
TERRE F-LT-EB
(EN OPTION)
1 2 3 4 5 6 7 8 9 10 1112 13 14 15 16 17 18
1 2 3 4 5 6 7 8 9 10 1112 13 14 15 16 17 18
3 4
Remarque1:Toutlecâblagedoitêtreconforme
auxexigencesetauxréglementationslocales.
Note2:Lecâblageenboucledoitrespecterles
recommandationsdufabricantd'équipementde
contrôleetdesignalisation(ECS)
Lorsque l'appareil FAAST LT est installé en dehors de la zone à risque, le
retour de l'air évacué dans la zone protégée peut réduire les défauts de ux
dus à une différence de pression.
!
PLACER
L'ÉTIQUETTE
AVEC LE
SCHÉMA DE
CÂBLAGE ICI
Si la porte de l'appareil FAAST LT reste fermée
pendant une période prolongée (surtout à des
températures élevées), il peut être nécessaire
d'utiliser un tournevis à lame plate entre les deux
languettes en haut de l'appareil pour ouvrir la
porte en faisant levier (comme indiqué ci-dessus).
