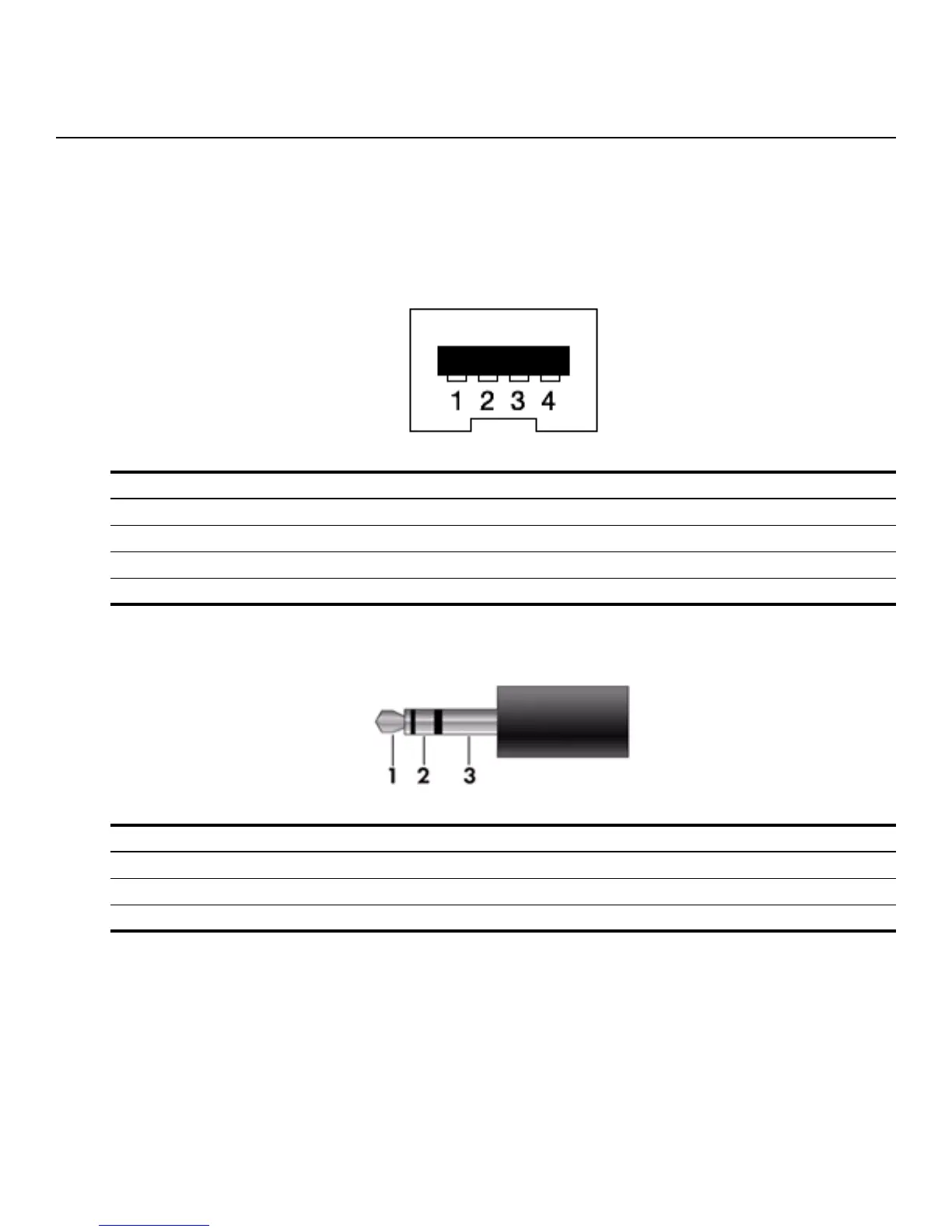

Connector pin assignments 9–1
9
Connector pin assignments
1394
Audio-in (microphone)
Pin Signal
1 TPB-
2 TPB+
3TPA-
4TPA+
Pin Signal
1 Audio signal in
2 Audio signal in
3Ground
