Inspection du groupe de pompage (voir vue éclatée Fig. 22)
Dévisser les 8 vis (pos. 1) du corps de la tête
(pos. 2). Dégager la tête.
Attention : le poids de la tête
entière est de ~60 kg
01 Dégager les supports de la garniture (pos.
3) à l’aide de l’extracteur.
02
Lors du démontage des supports (pos. 24)
veiller à ne pas endommager les sièges de
garniture.
03 Positionner le groupe support des
garnitures sur un plan propre et dégager
les garnitures (pos. 3).
04
Contrôler l’état de tous les composants et si
besoin est, changer ceux qui sont usés.
05
• NB. : à chaque démontage, changer
toujours tous les joints toriques et graisser
les garnitures avec de la graisse à la
silicone.
Degré de pénétration conforme à la norme
ASTM 265-295.
• Pour monter les parties, suivre exactement
les phases décrites ci-dessus mais en sens
inverse.

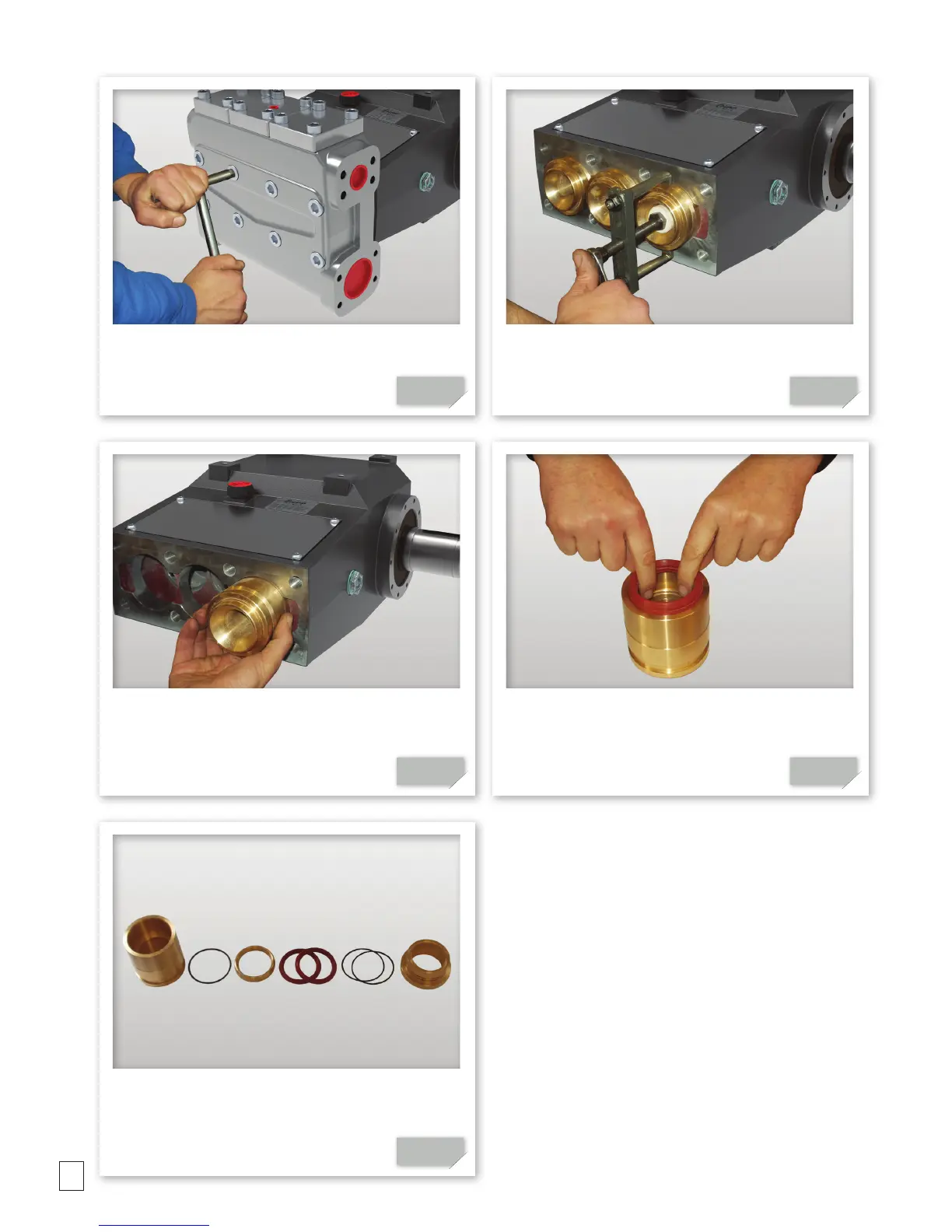

Fig. 10 Fig. 11
Fig. 12 Fig. 13
Fig. 14
