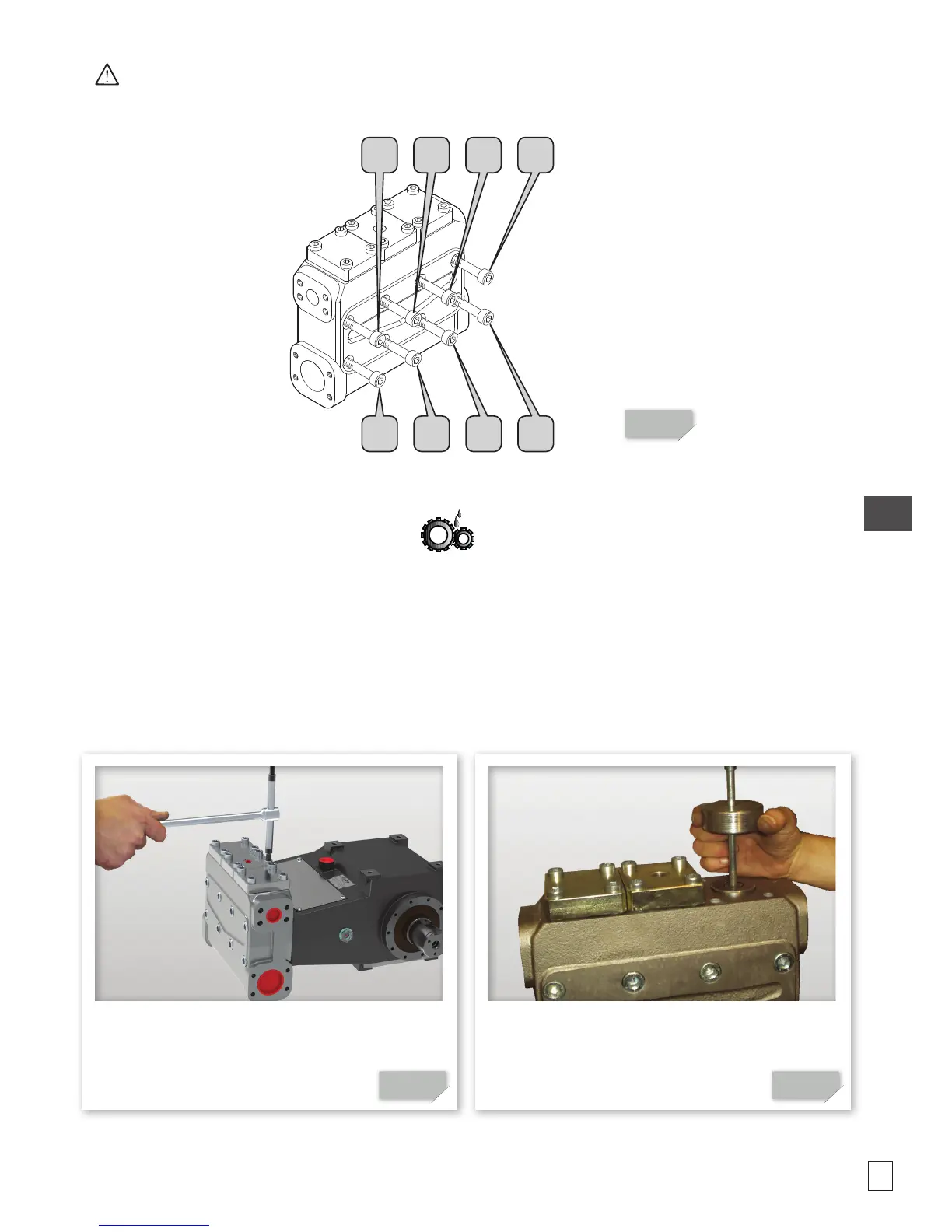

SCHÉMA DE MONTAGE DES VIS DE LA TÊTE
ATTENTION : Pour le serrage des vis de la tête, observer scrupuleusement le couple prescrit (voir
tableau page 65 - pos 1) et l’ordre de serrage comme le montre le schéma suivant.
Schéma de la séquence de serrage des vis de la tête.
ENTRETIEN DE LA PARTIE HYDRAULIQUE
Le groupe de la tête nexige aucun entretien mais un simple contrôle de l’état des vannes.
S’il devait y avoir des oscillations anormales de la pression, contrôler les vannes et les changer si elles
sont abîmées
Inspection des parties hydrauliques (voir vue éclatée Fig. 22)
Dévisser les 12 vis (pos. 5) des clapets de
soupape (pos. 6 et 7).
01 Visser l’extracteur prévu à cet eet sur le
corps de guidage de la soupape.
02
6 4 2 7
8 1 3 5
RU
FR
Fig. 15
Fig. 16 Fig. 17
