80
contrapendientes, curvas en “U” vueltas al revés y conexiones “T”.
Comprobar que las conexiones estén instaladas de manera tal que cuando se para la bomba no se
vacíen las tuberías.
CARACTERÍSTICAS DE LAS TUBERÍAS DE IMPULSIÓN
La tubería de impulsión, al contrario, considerando los altos valores de presión generados, debe estar
proyectada y realizada con materiales adecuados para las condiciones de operación.
Lo mismo vale para eventuales accesorios montados.
Tener en cuenta, en la fase de proyecto de la instalación, las pérdidas de carga a lo largo de la línea,
que se traduce, por consiguiente en una bajada de la presión. Para limitar las cargas pulsantes,
típicas de las bombas de émbolos, instalar un acumulador o un tubo exible (l. mín. = 1.5 m) entre el
regulador de presión y la conexión de la bomba, capaz de amortiguar las pulsaciones.
El circuito de instalación de la bomba debe prever el uso de los accesorios indicados a continuación.
Cada accesorio estará correctamente dimensionado y tendrá los requisitos impuestos por las normas
vigentes:
• Manómetro
• Válvula de seguridad
• Válvula reguladora de presión, manual o automática
• Acumulador antipulsaciones

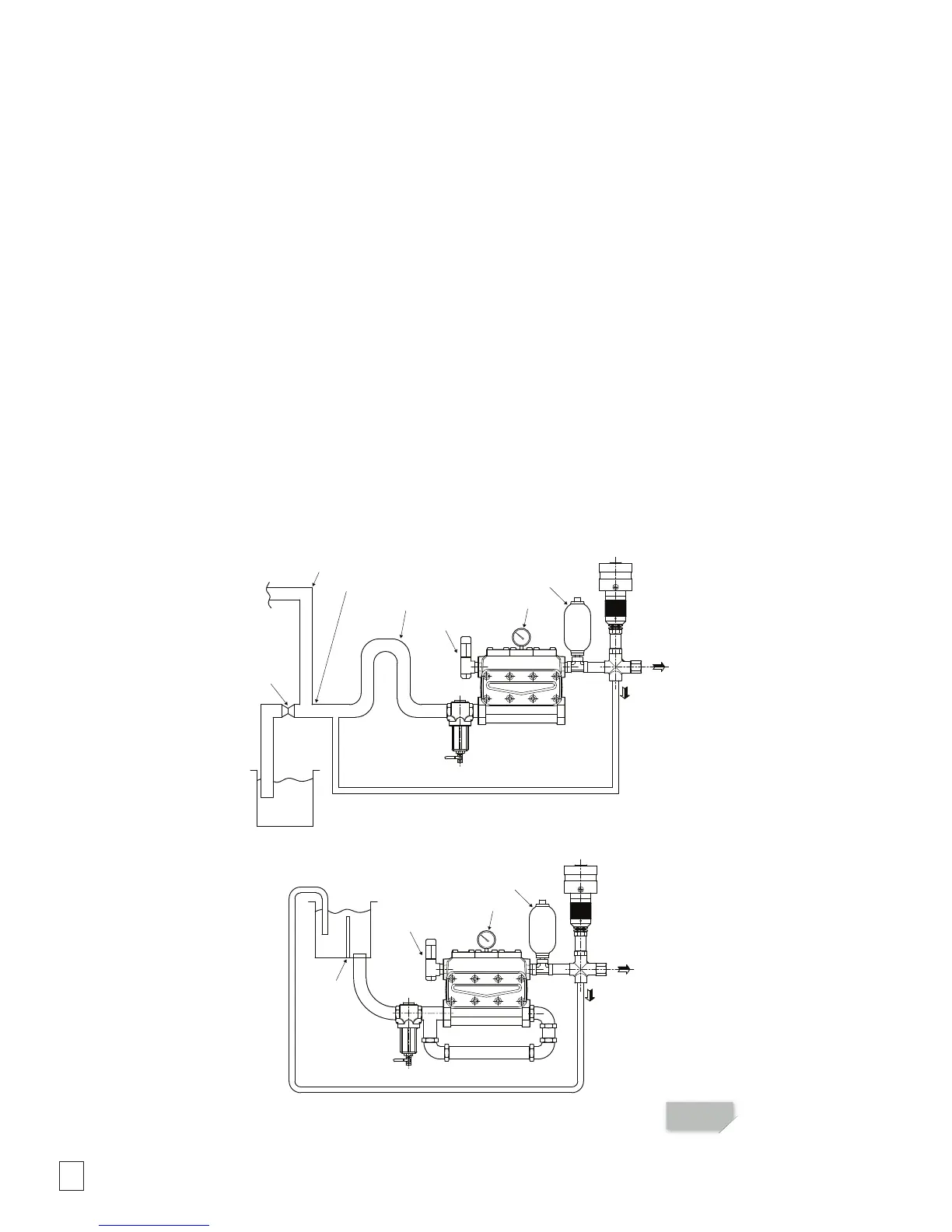

CURVAS DE 90°
CONEXIONES EN “T”
CURVAS EN FORMA DE “U” AL REVÉS
REDUCCIÓN
DIÁMETRO
FILTRO
CABEZA BOMBA
RECIRCULACIÓN BY-PASS EN ASPIRACIÓN
COLUMNA NEGATIVA
DEPÓSITO
NO
DEPÓSITO
FILTRO
CABEZA BOMBA
PARED
DEPÓSITO
LÍNEA DE BY-PASS
