84

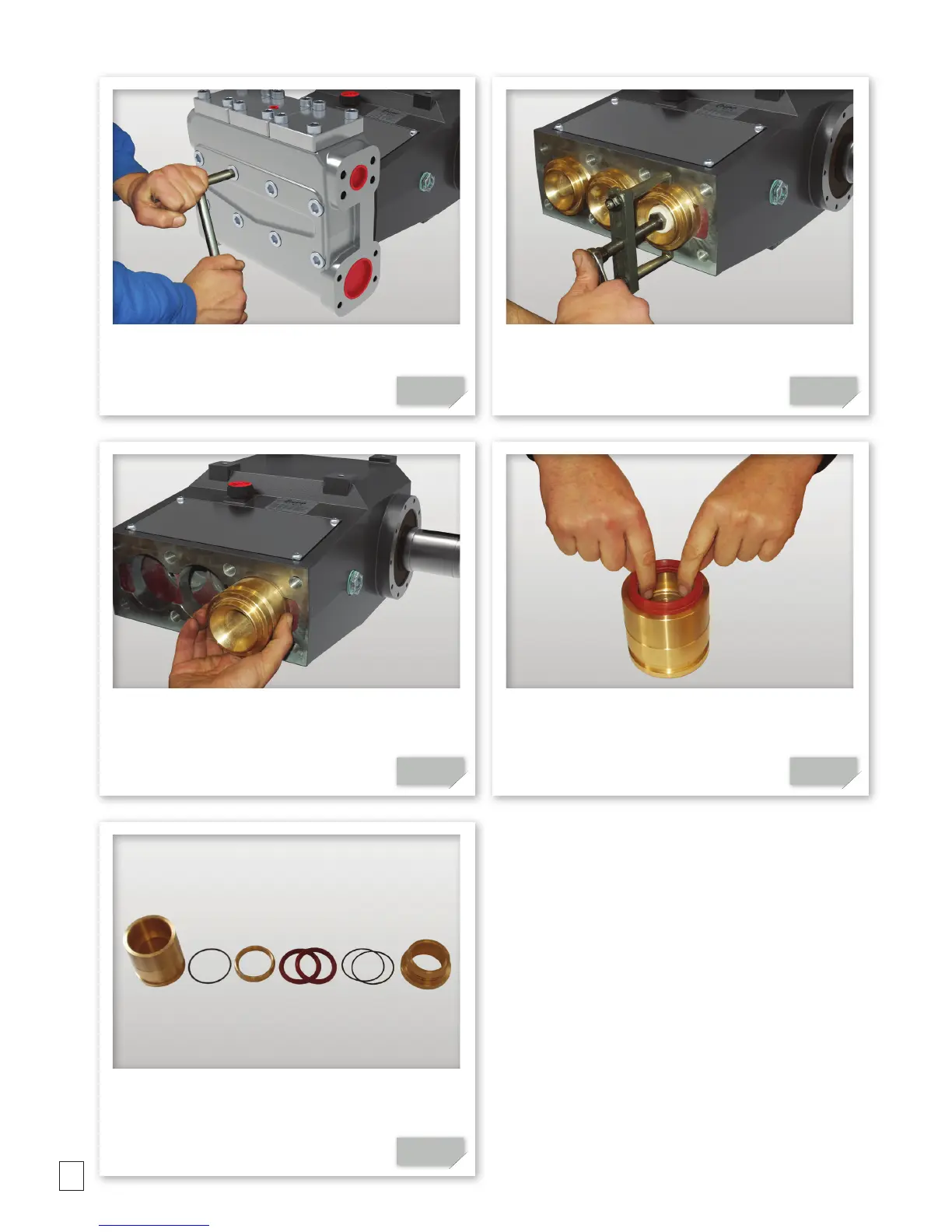

Inspección del grupo bombeador (referencias a la dibujo de despiece Fig. 22)
Desenroscar los 8 tornillos (pos. 1) de la caja
cabeza (pos. 2). Quitar la cabeza.
Advertencia: el peso de la cabeza
completa es de unos 60 kg
01 Sacar los soportes empaquetadura (pos. 3)
con extractor correspondiente.
02
Prestar atención en el desmontaje de
los soportes (pos. 24) para no dañar los
asientos de estanqueidad.
03 Colocar el grupo soporte empaquetaduras
sobre una supercie limpia y sacar las
empaquetaduras (pos. 3).
04
Comprobar las condiciones de todos los
componentes y eventualmente cambiar los
gastados.
05
• NB: A cada desmontaje sustituir siempre
todas las juntas tóricas (O ring) y engrasar
las empaquetaduras con grasa con
silicona.
Grado de penetración según la norma
ASTM 265-295
• Para montar las piezas efectuar al revés las
operaciones de desmontaje.
Fig. 10 Fig. 11
Fig. 12 Fig. 13
Fig. 14
