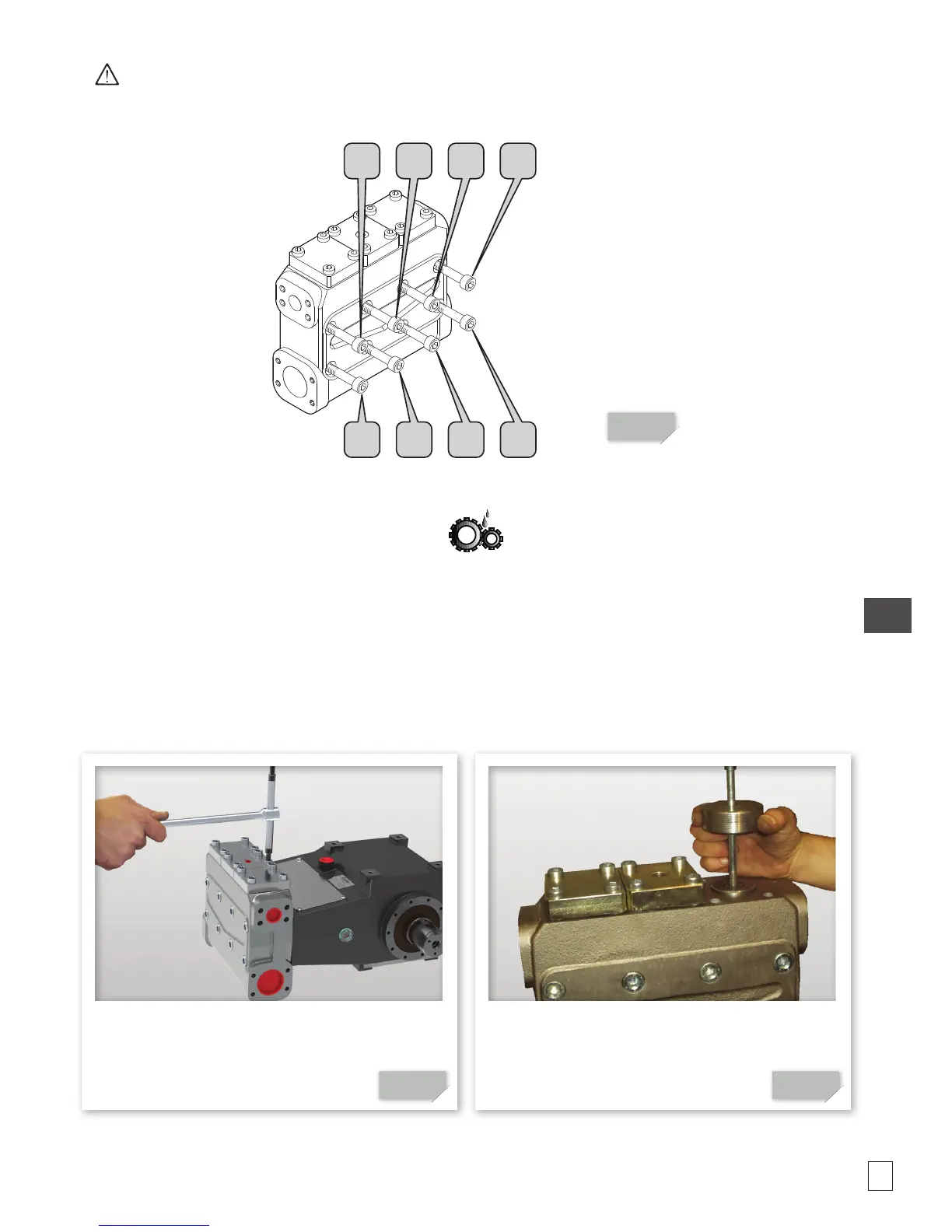

ESQUEMA DE MONTAJE DE LOS TORNILLOS DE CABEZA
ATENCIÓN: para el apriete de los tornillos de cabeza ajustarse terminantemente al par prescrito
(tabla de referencia en la página 87 - pos 1), y al orden de apriete indicado en el esquema siguiente.
Esquema de la secuencia de apriete de los tornillos de cabeza.
MANTENIMIENTO DE LA PARTE HIDRÁULICA
El grupo de la cabeza no requiere mantenimiento sino un simple control para averiguar el estado de las
válvulas.
Si se notaran oscilaciones anómalas de presión, inspeccionar las válvulas y eventualmente sustituirlas si
estuvieran dañadas
Inspección de partes hidráulicas (referencias a la dibujo de despiece Fig. 22)
Desenroscar los 12 tornillos (pos. 5) de los
tapones válvula (pos. 6 y 7).
01 Enroscar el extractor correspondiente en el
cuerpo guía válvula.
