QuickLAN 6055
IT - 5
4. ISTRUZIONI OPERATIVE
4.1. DESCRIZIONE DELLO STRUMENTO
4.1.1. Descrizione dei comandi
2
5
3
1
4
6
7
8

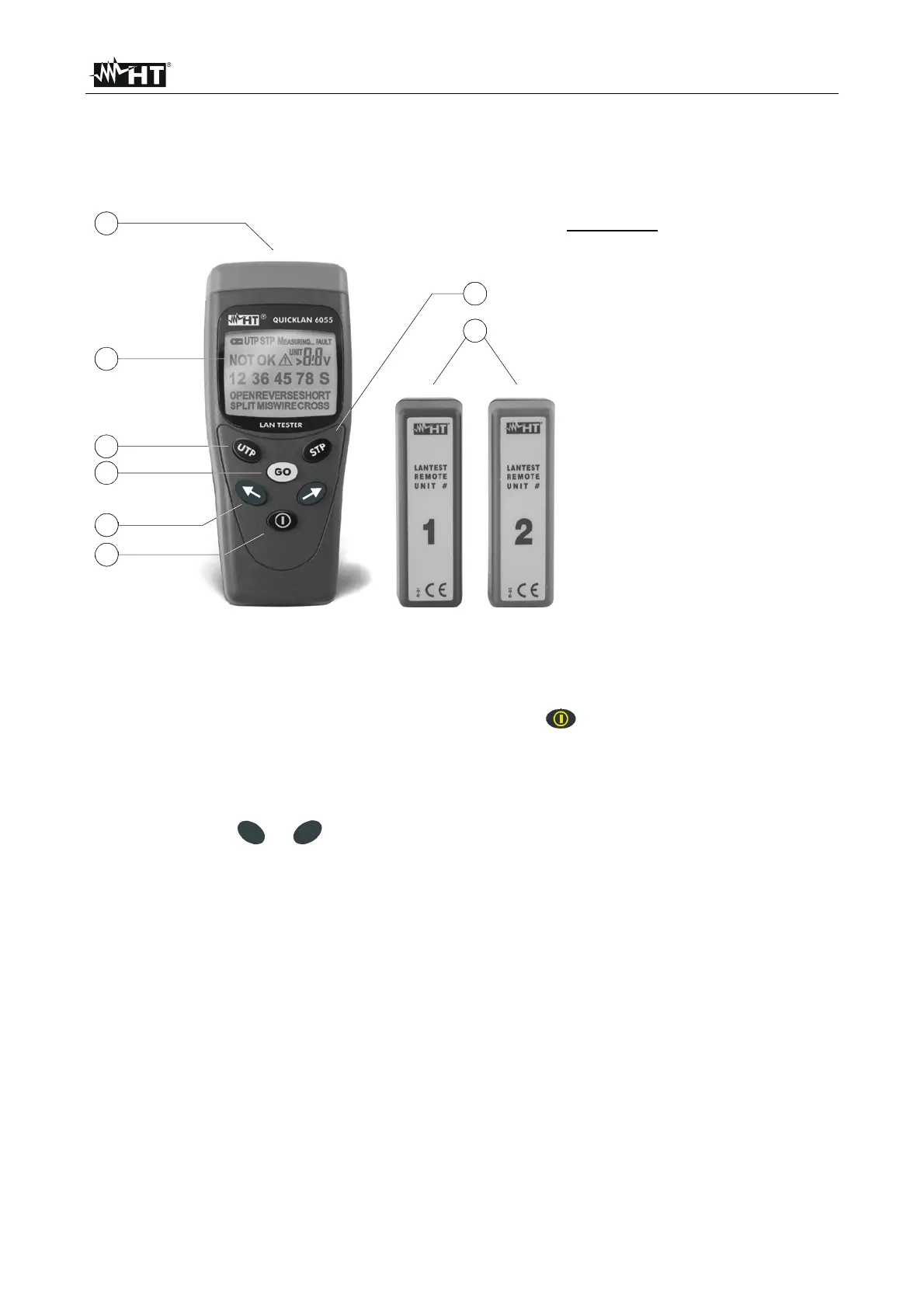

Fig. 2: Descrizione dello strumento
LEGENDA:
1. Jack RJ45
2. Display LCD
3. Tasto UTP
4. Tasto GO
5. Tasti frecce
6. Tasto POWER
7. Tasto STP
8. Unità remote #1 ~ #2
4.1.2. Accensione dello strumento
Per accendere QuickLAN 6055 premere il pulsante . Lo strumento per un istante
accende tutti i segmenti del display, quindi visualizza in alto a destra la versione del
firmware, infine si pone in attesa del comando di test visualizzando la scritta “on”.
4.1.3. Selezione del tipo di cavo
Premendo i tasti
U
T
P
o
S
T
P
si seleziona il tipo di cavo in esame. Selezionando UTP lo
strumento non esegue i test sullo schermo, mentre selezionando STP il QuickLan 6055
verifica anche la continuità e le connessioni dello schermo.
Pertanto per tutti i cavi dotati di schermo come:
- FTP (Foiled Twisted Pair cable)
- STP (Shielded Twisted Pair cable)
- SSTP (Shielded/Shielded Twisted Pair cable)
- SFTP (Shielded/Foiled Twisted Pair cable)
andrà selezionata la configurazione STP.
NOTA: il cavo impostato per default è STP, ad ogni spegnimento e successiva
riaccensione dello strumento verrà riselezionato tale tipo di cavo.
