5.2. NOTA ESPLICATIVA SULLA CONDIZIONE DI ERRORE SPLIT PAIRS
All’interno dei cavi di rete gli otto conduttori sono ritorti (twistati) due a due formando così
quattro coppie: 1-2, 3-6, 4-5, 7-8, questo assicura le prestazioni dichiarate dal costruttore.
La condizione di errore SPLIT PAIRS è data dallo scambio di due conduttori appartenenti
a coppie diverse effettuato in entrambe le attestazioni del cavo in esame. La
corrispondenza pin a pin è mantenuta, ma fisicamente i cavi delle due coppie sono
incrociati. Le due coppie così incrociate si influenzano l’un l’altra rendendo difficoltoso, se
non addirittura impossibile, lo scambio di dati ad alta frequenza/velocità.

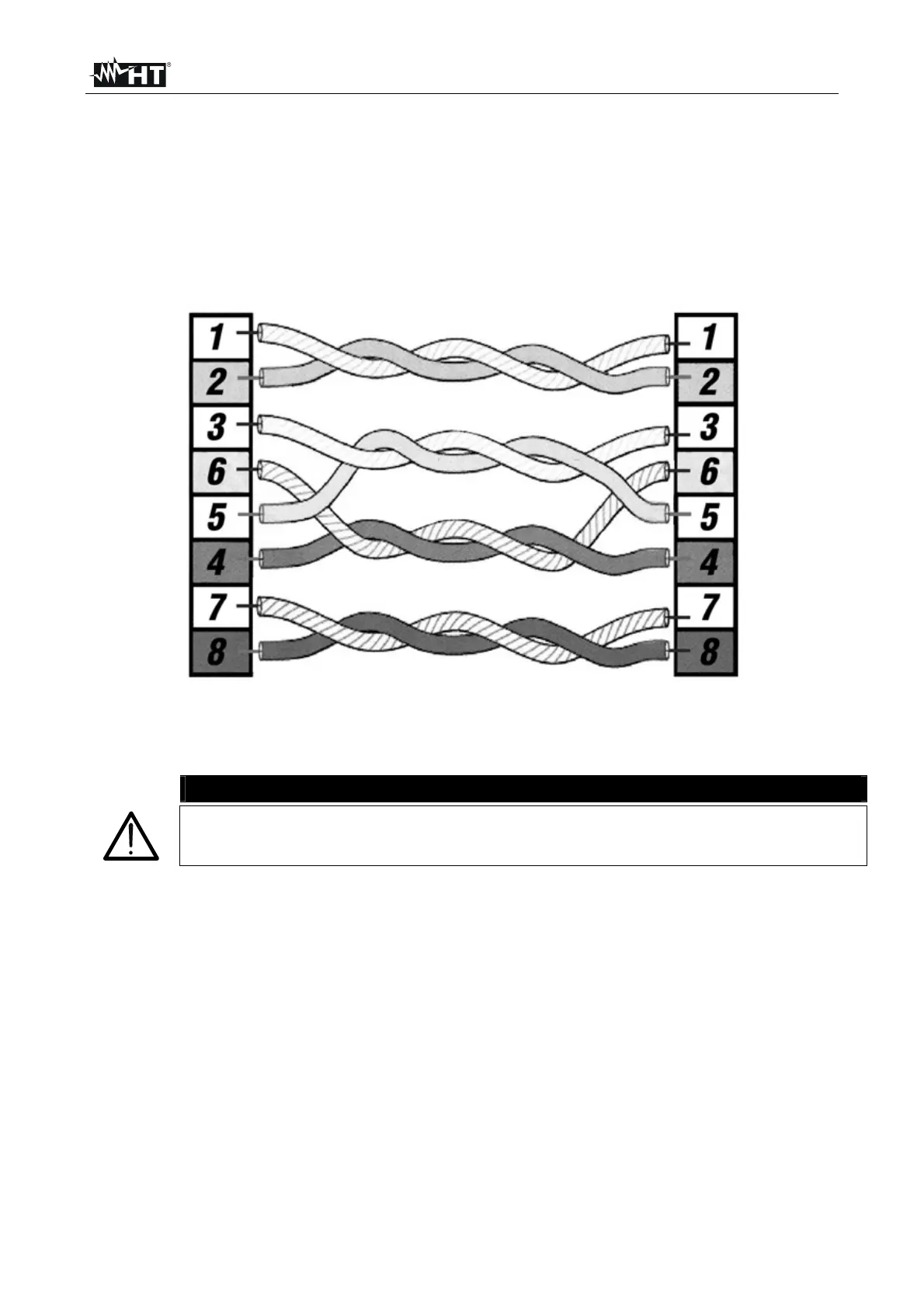

Esempio: Split pairs
ATTENZIONE
La condizione di errore “SPLIT PAIRS” viene verificata solo se la mappatura del
cavo in esame risulti pienamente corretta.
