QuickLAN 6055
ES - 5
4. INSTRUCCIONES OPERATIVAS
4.1. DESCRIPCIÓN DEL INSTRUMENTO
4.1.1. Descripción de los comandos
2
5
3
1
4
6
7
8

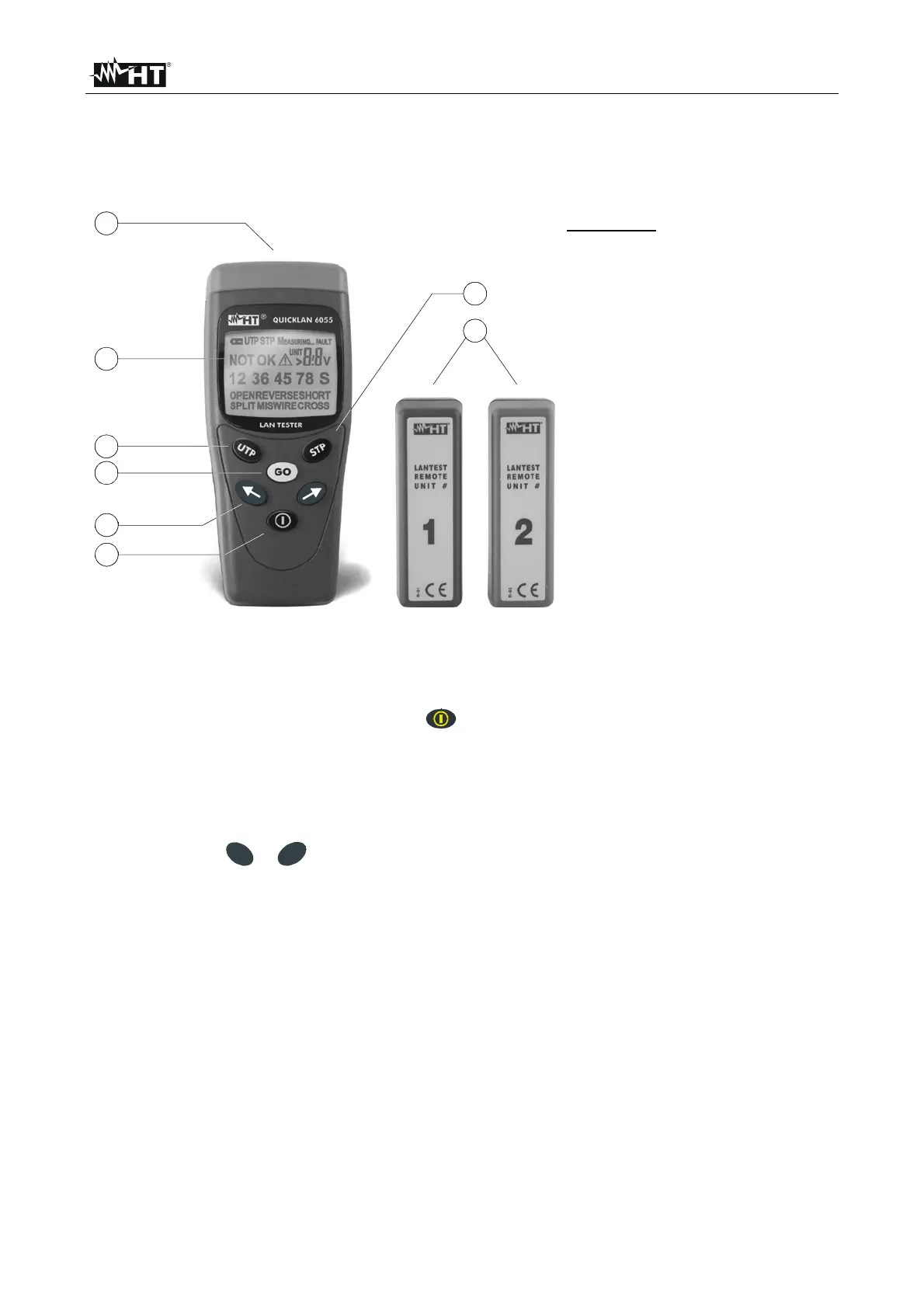

Fig. 2: Descripción del instrumento
LEYENDA:
1. Jack RJ45
2. Visualizador LCD
3. Tecla UTP
4. Tecla GO
5. Teclas flechas
6. Tecla ENCENDIDO
7. Tecla STP
8. Unidad remota #1 ~ #2
4.1.2. Encendido del instrumento
Para encender el QuickLAN 6055 pulse . El instrumento durante un instante enciende
todos los segmentos del visualizador, en el lado derecho superior visualizará la versión
del firmware, finalmente,se pone en espera con el botón de prueba visualizando el
mensaje “on”.
4.1.3. Selección del tipo de cable
Pulse las teclas
U
T
P
o
S
T
P
se selecciona el tipo de cable en examen. Seleccionando UTP
el instrumento no efectua la prueba sobre el apantallado del conductor, mientras que si
seleccionamos STP el QuickLan 6055 verifica la continuidad y el conexionado con el
apantallado.
Por tanto para todos los cables dotados de malla como:
- FTP (Foiled Twisted Pair cable)
- STP (Shielded Twisted Pair cable)
- SSTP (Shielded/Shielded Twisted Pair cable)
- SFTP (Shielded/Foiled Twisted Pair cable)
abrá seleccionado la configuración STP.
NOTA: El cable programado por defecto es STP, siempre al encenderlo aparecerá este
cable.
