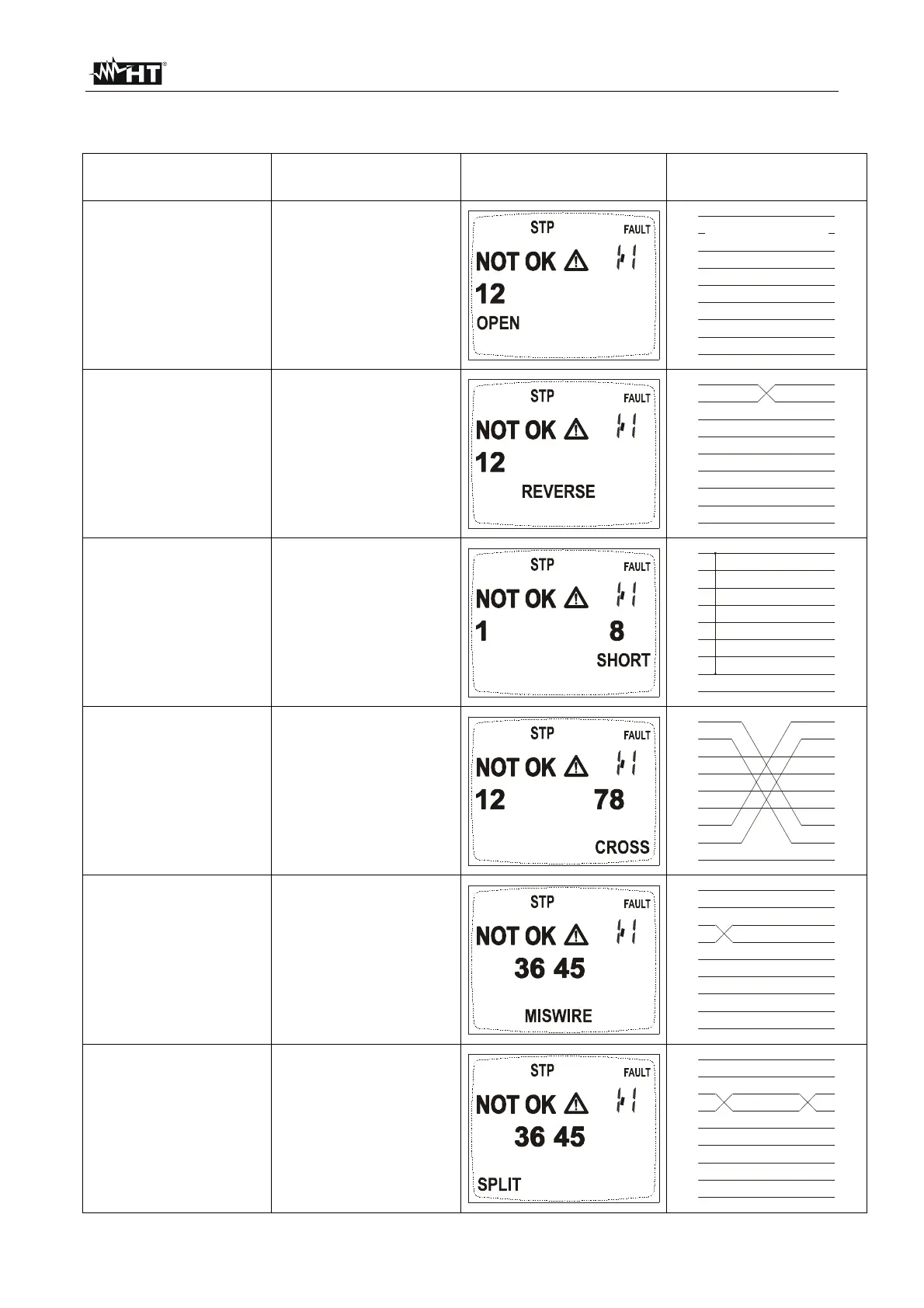

5.3. KABELFEHLER
Kabelfehler Beschreibung Visualisierung Verdrahtungsplan
OPEN PAIR
(offene Kabel)
Ein oder beide Kabel
sind unterbrochen
oder nicht
angeschlossen
1
2
4
3
5
6
S
8
7
1
2
4
3
5
6
S
8
7
REVERSED PAIR
(gekreuztes Paar)
Das Kabelpaar ist
gekreuzt
1
2
4
3
5
6
S
8
7
1
2
4
3
5
6
S
8
7
SHORTED CABLES
(kurzgeschlossene
Kabel)
Zwei Kabel sind
miteinander
kurzgeschlossen
1
2
4
3
5
6
S
8
7
1
2
4
3
5
6
S
8
7
TRANSPOSED
(CROSSED) PAIRS
(gekreuzte Paare)
2 Kabelpaare sind
gekreuzt
1
2
4
3
5
6
S
8
7
1
2
4
3
5
6
S
8
7
MISWIRE
(Kabel vertauscht)
Kabel verschiedener
Paare sind
vertauscht
1
2
4
3
5
6
S
8
7
1
2
4
3
5
6
S
8
7
SPLIT PAIRS
(geteiltes Paar)
Die Kabel zweier
Paare sind
miteinander verdrillt
1
2
4
3
5
6
S
8
7
1
2
4
3
5
6
S
8
7
