Professionnel Switch Hygrométrie PLS1000

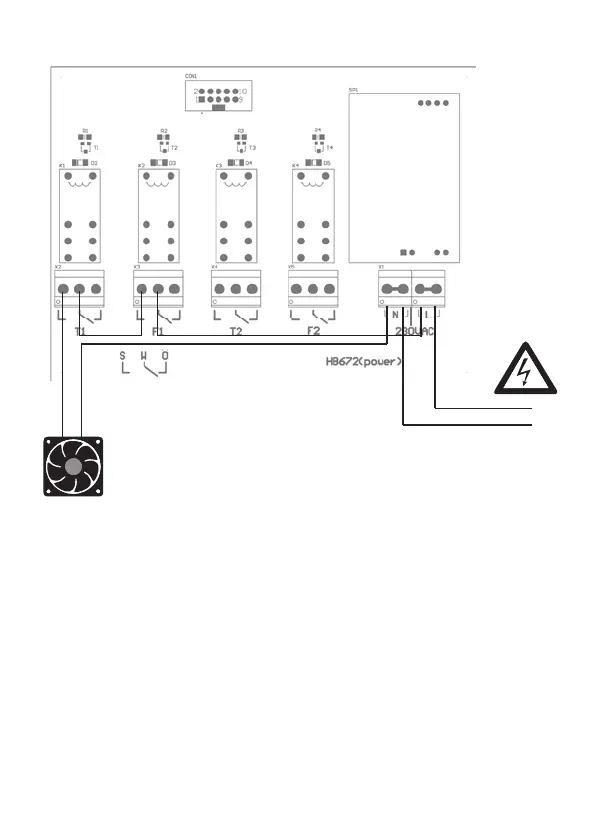

Anschlussbeispiel
8.4 „TF-Schalter“
Beispiel:
Lüfter soll bei einer Innentemperatur von 35 °C und
einer relativen Luftfeuchte von 70 % einschalten.
T1 Ein = 35 °C, T1 Aus = 34 °C
F1 Ein = 70 %, F1 Aus = 60 %
N (Null)
L (Phase)
Netz 230V/50 Hz
Zuluft
(Lüfter 230V~)
Exemple:
Le ventilateur doit être activé si la température intérieure
est 35°c et la humidité relative est 70%.
T1 activer = 35°C, T1 désactiver = 34°C
F1 activer = 70 %, F1 désactiver = 60 %
Exemple de connection :
Mode 7.4 Commutateur
température – humidité
S o u f fl a g e
(ventilateur
230V~)
S = contact à fermeture
W = inverseur
O = contact à ouverture
Tension 230V/50 Hz
L(Phase)
N(Zéro)
