102 | Modes/ fonctions

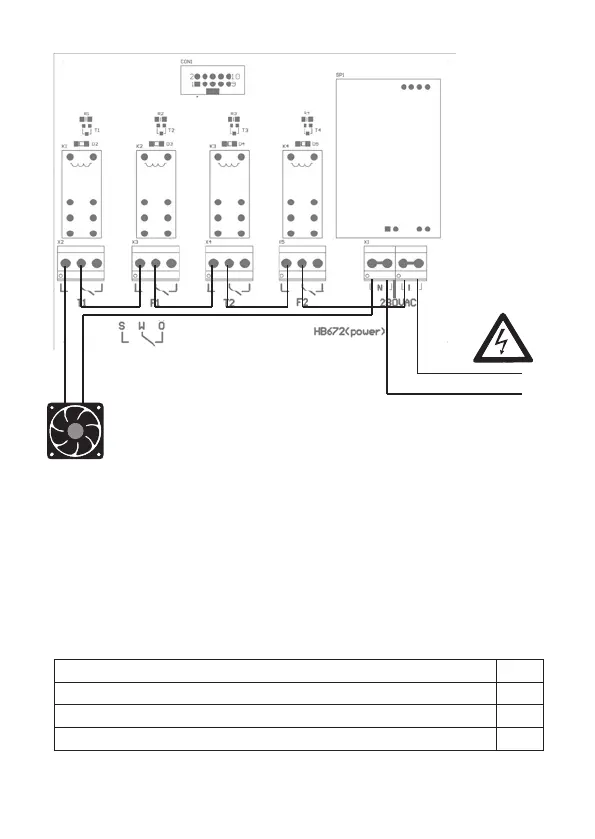

Anschlussbeispiel
8.4 TF-Schalter
Beispiel:
Lüfter soll bei einer Innentemperatur von 35 °C
und einer relativen Luftfeuchte von 70 % und wenn
die Außentemperatur unter 30 °C und die relative Feuchte unter 60 % fällt, einschalten.
Einstellungen: T1 Ein = 35 °C, T1 Aus = 34 °C
Einstellungen: F1 Ein = 70 % , T 1 Aus = 60 %
Einstellungen: T2 Ein = 30 °C , T2 Aus = 31 °C
Einstellungen: F2 Ein = 60 %, F2 Aus = 70 %
Hinweis: Der Feuchtesensor T1 wird im Raum montiert
Der Feuchtesensor T2 wird außen montiert
N (Null)
L (Phase)
Netz 230V/50 Hz
Zuluft
(Lüfter 230V~)
REL F1 DÉLAI

F2 EIN / F2 ON

F2 AUS / F2 OFF

REL F2 DÉLAI

Exemple :
Le ventilateur doit être activé si la température intérieure est 35°c et la
humidité relative est 70% et aussi si la température extérieure est sous
30°C et la humiditè relative est sous 60%.
T1 activer = 35°C, T1 désactiver = 34°C
F1 activer = 70 %, F1 désactiver = 60 %
30°C et the relative humidity below 60%.
Paramètres T1 activer = 35°C, T1 désactiver = 34°C
Paramètres F1 activer = 70 %, F1 désactiver = 60 %
Paramètres T2 activer = 30°C, T2 désactiver = 31°C
Paramètres F2 activer = 60 %, F2 désactiver = 70 %
Remarque : Le capteur T1 doit être installé à l‘intérieur et le capteur T2
doit être installé à l‘extérieur d‘un espace.
Exemple de connection :
Mode 7.4 Commutateur
température – humidité
Supply air
(fan 230~)
Tension 230V/50 Hz
S = contact à fermeture
W = inverseur
O = contact à ouverture
L(Phase)
N(Zéro)
