Professionele vochtigheidsschakelaar PLS1000

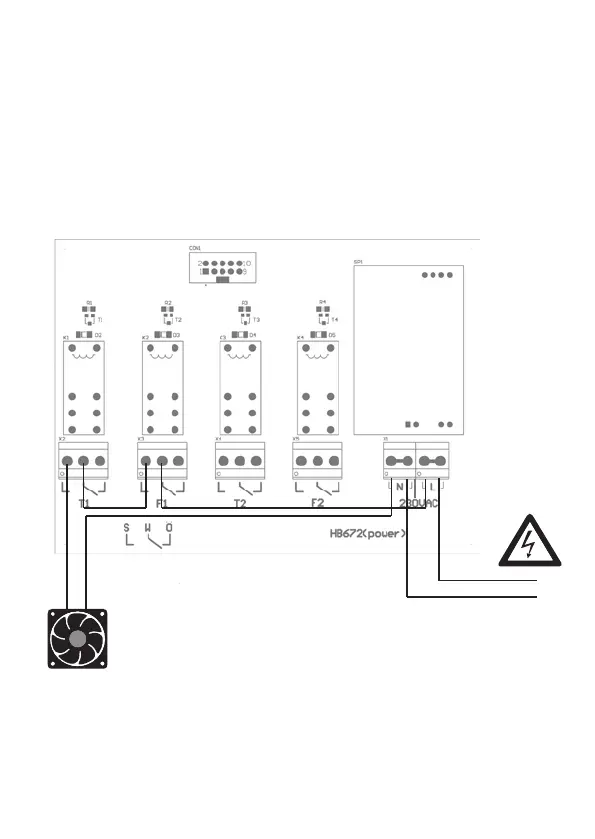

Anschlussbeispiel
8.4 „TF-Schalter“
Beispiel:
Lüfter soll bei einer Innentemperatur von 35 °C und
einer relativen Luftfeuchte von 70 % einschalten.
T1 Ein = 35 °C, T1 Aus = 34 °C
F1 Ein = 70 %, F1 Aus = 60 %
N (Null)
Netz 230V/50 Hz
Zuluft
(Lüfter 230V~)
De parameters hebben de volgende betekenis:
T1 AAN
De inschakeltemperatuur geeft aan vanaf welke temperatuur het relais T1 moet
worden ingeschakeld.
Instelbereik: –40°C bis +120°C
Fabrieksinstelling: 23°C
S = sluiter
W = wisselaar
O = opener
Net 230V/50Hz
toegevoerde
lucht
(ventilator
230V~)
Aansluitingsvoorbeeld:
Mode 7.4 TF-Schakelaar
Bijvoorbeeld:
Ventilator moet inschakelen bij een temperatuur van
35 °C in een relatieve luchtvochtigheid van 70%.
Instellingen T1 In = 35°C, T1 Uit = 34°C
Instellingen F1 In = 70 %, F1 Uit = 60 %
