140 |

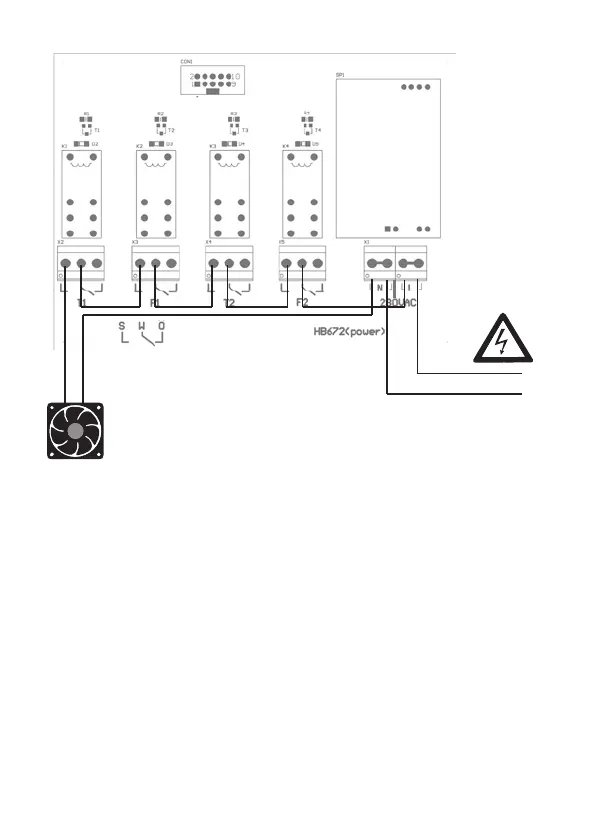

Anschlussbeispiel
8.4 TF-Schalter
Beispiel:
Lüfter soll bei einer Innentemperatur von 35 °C
und einer relativen Luftfeuchte von 70 % und wenn
die Außentemperatur unter 30 °C und die relative Feuchte unter 60 % fällt, einschalten.
Einstellungen: T1 Ein = 35 °C, T1 Aus = 34 °C
Einstellungen: F1 Ein = 70 % , T 1 Aus = 60 %
Einstellungen: T2 Ein = 30 °C , T2 Aus = 31 °C
Einstellungen: F2 Ein = 60 %, F2 Aus = 70 %
Hinweis: Der Feuchtesensor T1 wird im Raum montiert
Der Feuchtesensor T2 wird außen montiert
N (Null)
L (Phase)
Netz 230V/50 Hz
Zuluft
(Lüfter 230V~)
T1 AUS
De uitschakeltemperatuur geeft aan vanaf welke temperatuur het relais T1 moet
worden uitgeschakeld.
Instelbereik: -40°C bis +120°C
Fabrieksinstelling: 22°C
Bijvoorbeeld:
De ventilator moet inschakelen bij een binnentemperatuur van 35 °C en een
relatieve luchtvochtigheid van 70% en als de buitentemperatuur onder de
30°C daalt en de relatieve vochtigheid daalt tot onder de 60%.
Instellingen T1 In = 35 °C, T1 Uit = 34 °C
Instellingen F1 In = 70%, F1 Uit = 60%
Instellingen T2 In = 30 °C, T2 Uit = 31 °C
Instellingen F2 In = 60%, F2 Uit = 70%
Opmerking: de vochtigheidssensor T1 is in de kamer gemonteerd
De vochtigheidssensor T2 is buiten gemonteerd
toegevoerde
lucht
(ventilator
230V~)
Aansluitingsvoorbeeld:
Mode 7.4 TF-Schakelaar
S = sluiter
W = wisselaar
O = opener
Net 230V/50Hz
Modi / Functies
