REV A 4-12 606834CE
CZ
DA
DE
EN
ES
FR
IT
NL
PT
SV

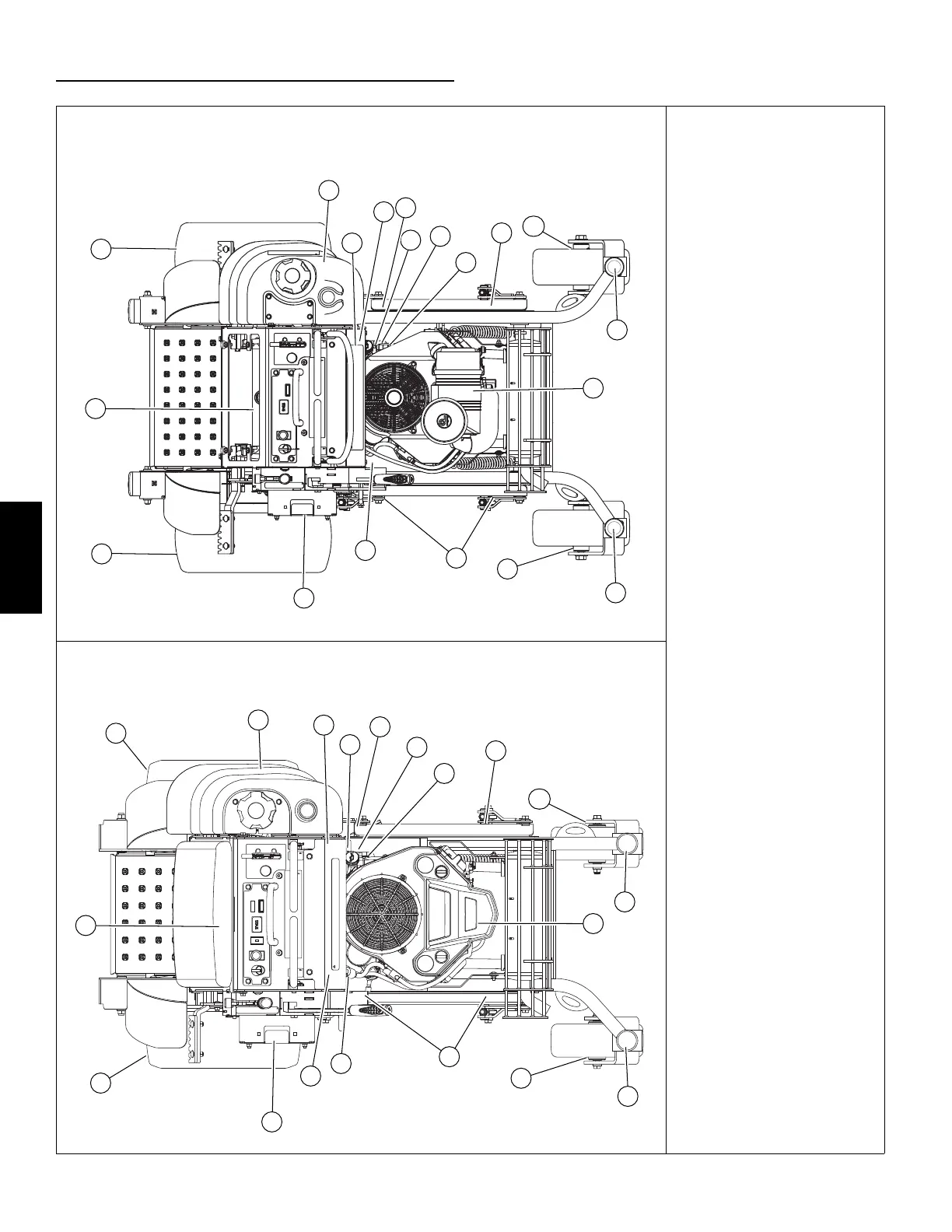

Cuadro localizador de mantenimiento
Figura 4-18
1. Llenado de aceite para
motores y varilla
2. Filtro de combustible
3. Filtro de aire del motor
4. Tapón de vaciado del aceite
del motor
5. Batería
6. Tanques de combustible
7. Depósito de aceite hidráulico
8. Filtro de aceite hidráulico
9. Engrasadores para cojinetes
de ruedas reguladoras (2)
10. Filtro de aceite del motor
11. Engrasadores de los pivotes
de altura de la plataforma (4)
(4)
12. Neumático de transmisión
13. Filtro del sistema de evapo-
ración de combustible
14. Correa de la bomba
15. Engrasadores del brazo del
empujador de plataforma (2)
16. Correa de la plataforma
17. Engrasador de la carcasa del
eje (3)
18. Cuchillas
19. Cojinetes cónicos pivotantes
de horquilla
Figura 4-19
48" Cortacéspedes con motores Kawasaki
1
2
3
5
6
7
9
9
10
13
11
11
4
8
11
19
19
12
12
1
2
3
5
6
7
9
9
10
13
11
11
4
8
12
12
11
36" Cortacéspedes con motores Kawasaki
19
19
