HUSTLER SmoothTrak Super S - Diagramm mit Wartungspunkten

REV A 4-12 606834CE
CZ
DA
DE
EN
ES
FR
IT
NL
PT
SV

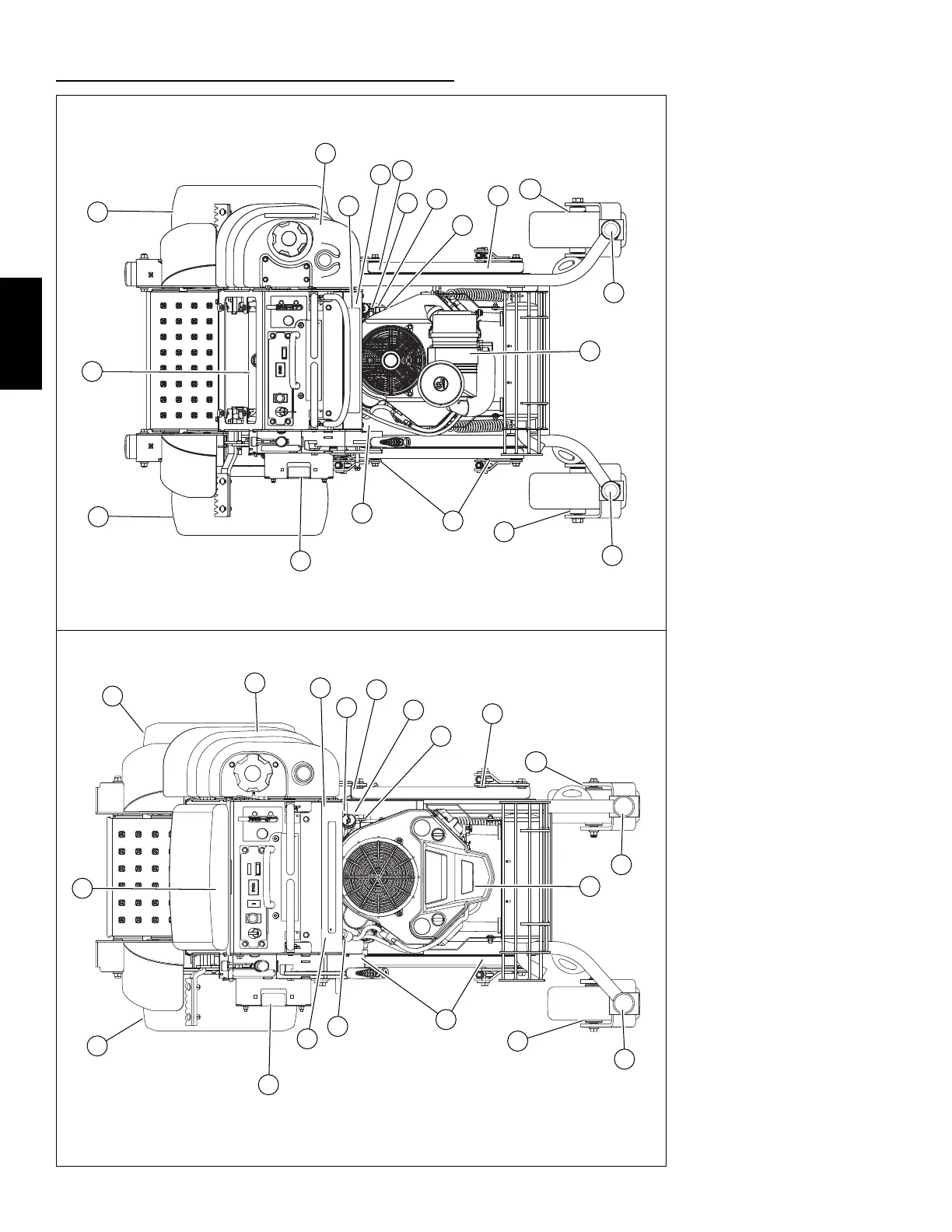

Diagramm mit Wartungspunkten
1. Motorölmessstab
2. Kraftstofffilter
3. Motorluftfilter
4. Motorölablassschraube
5. Batterie
6. Kraftstofftank
7. Hydrauliköltankr
8. Hydraulikölfilter
9. Schonradlager-Schmiernippel (2)
10. Motorölfilter
11. Mähdeckhöhengelenke-Schmier-
nippel (4)
12. Antriebsreifen
13. Kraftstoffverdampfungssystemfil-
ter
14. Pumpenriemen
15. Schiebearm-Schmiernippel(2)
16. Mähdeckriemen
17. Spindelkasten-Schmiernippel (3)
18. Mähmesser
19. Lenkradgabel Kegellager
Abbildung 4-18
Abbildung 4-19
48" Mäher mit Kawasaki-Motor
1
2
3
5
6
7
9
9
10
13
11
11
4
8
11
19
19
12
12
1
2
3
5
6
7
9
9
10
13
11
11
4
8
12
12
11
36" Mäher mit Kawasaki-Motor
19
19
