WICHTIG: Der Messerflügel (gekrümmtes Element) muss
nach oben zeigen, zur Innenseite des Mähdecks hin, damit
der Schnitt korrekt erfolgen kann.
Die Messer nach dem Befestigen drehen, um sicherzuge-
hen, dass die Messerspitzen sich nicht gegenseitig berühren
und nicht an die Kanten des Mähers stoßen.
Auswahl verwendbarer Mähmesser
Nachfolgend eine Liste der zugelassenen Mähmesser, die
für diesen Mäher von Hustler
®
Turf Equipment bezogen
werden können.
Einstellung der Bedienerplattform
Es befinden sich drei Federn unterhalb der Bedienerplat-
tform. Die beiden seitlichen Federn können je nach Präferenz
vorwärts oder rückwärts justiert werden. Abbildung 4-16
Diese beiden Federn sollten immer aufeinander abges-
timmt sein. Keine Feder sollte von der Anderen nach vorne
oder hinten abweichen.
Die zentrale Feder kann nicht justiert werden.
Zur Justierung der Federn:
1. Untere Mutter lösen, um die Feder zu bewegen.
Abbildung 4-17
2. Untere Mutter festziehen, nachdem die gewünschte
Position erreicht wurde. Abbildung 4-17
3. Auf der anderen Seite wiederholen.
Nur Original-Ersatzmesser von Hustler
®
verwen-
den, um die Aufrechterhaltung der ursprünglichen
Normen zu gewährleisten. Durch die Verwendung
anderer als den zugelassenen Messern kann es zu
Messerbruch kommen, der wiederum zu (tödli-
chen) Personen- oder Sachschäden führen kann.
36"-Zoll-Mähdeck mit Heckauswurf
783753 MESSER, 17.83"-L-F-CW
785436 MESSER, 17.83"-GAT-F-CW
794198 MESSER, 17.83"-MUL-F-CW
48"-Zoll-Mähdeck mit Heckauswurf
601123 MESSER, 16.50"-L-F-CW
796623 MESSER, 16.50"-MUL-F-CW
796631 MESSER, 16.50"-GAT-F-CW
GEFAHR

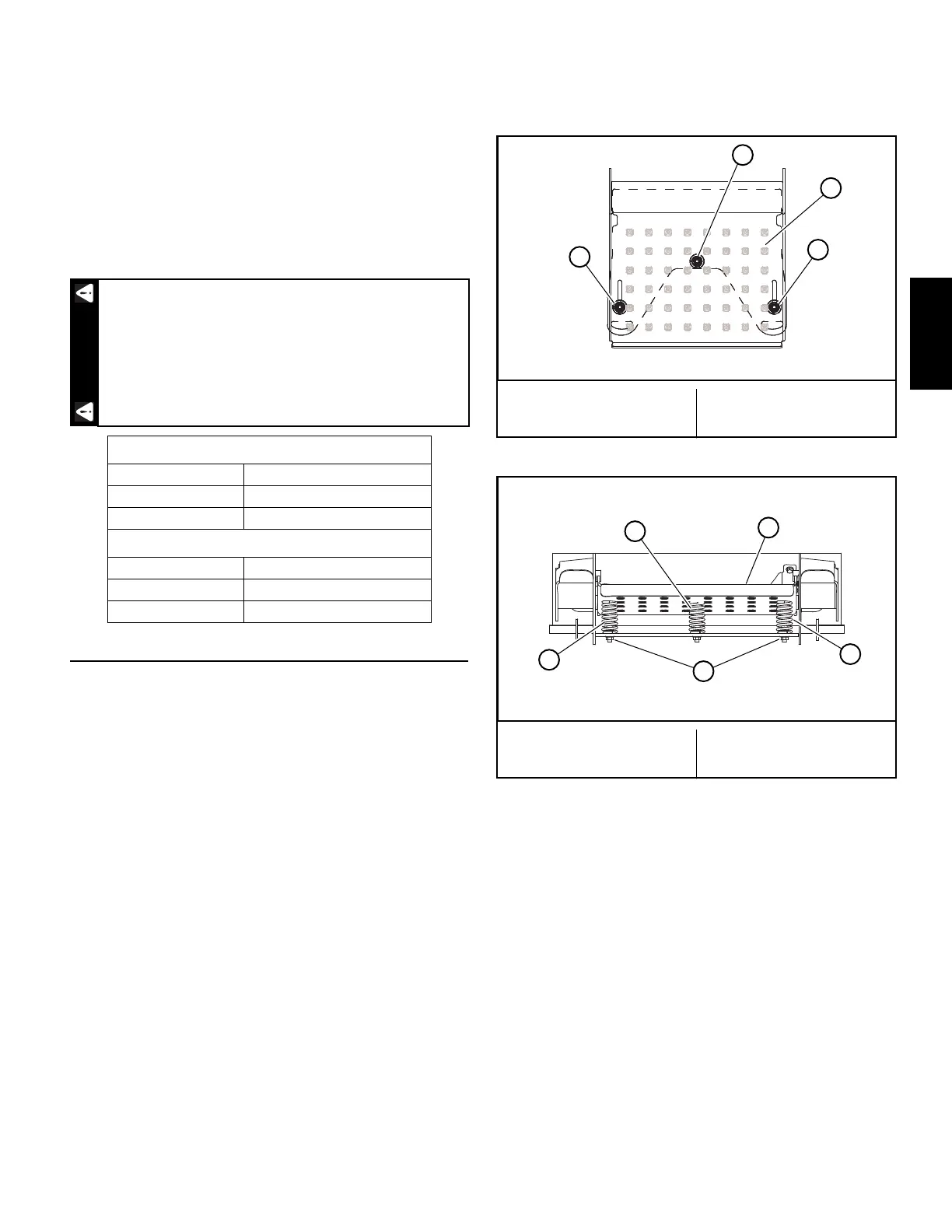

A. Seitliche Federn
B. Zentrale Feder
C. Bedienerplattform
Abbildung 4-16
A. Seitliche Federn
B. Zentrale Feder
C. Bedienerplattform
D. Untere Mutter
Abbildung 4-17
A
A
B
C
A
A
D
C
B
