Contacter votre concessionnaire Hustler
®
Turf Equipment
pour plus d’informations.
Ne pas réutiliser les boulons de fusée qui présentent des
filets abîmés, usés ou brisés. Serrer les boulons de fusée à
160,0N•m lors de la réinstallation des lames.
Des rondelles à collerettes correctement compressées per-
mettent de maintenir une charge de compression correcte
sur les lames. Remplacer les rondelles à collerettes si elles
sont fissurées ou aplaties.
IMPORTANT : La partie incurvée de la lame doit pointer
vers le haut et vers l’intérieur du plateau de coupe afin
d’assurer une tonte adéquate.
Lors du montage des lames, les faire pivoter après l’instal-
lation afin de s’assurer que les extrémités ne se touchent pas
et ne touchent pas les parois de la tondeuse.
Types de lames de tonte
Hustler
®
Turf Equipment propose la liste de types de lames
approuvés suivante pour cette tondeuse.

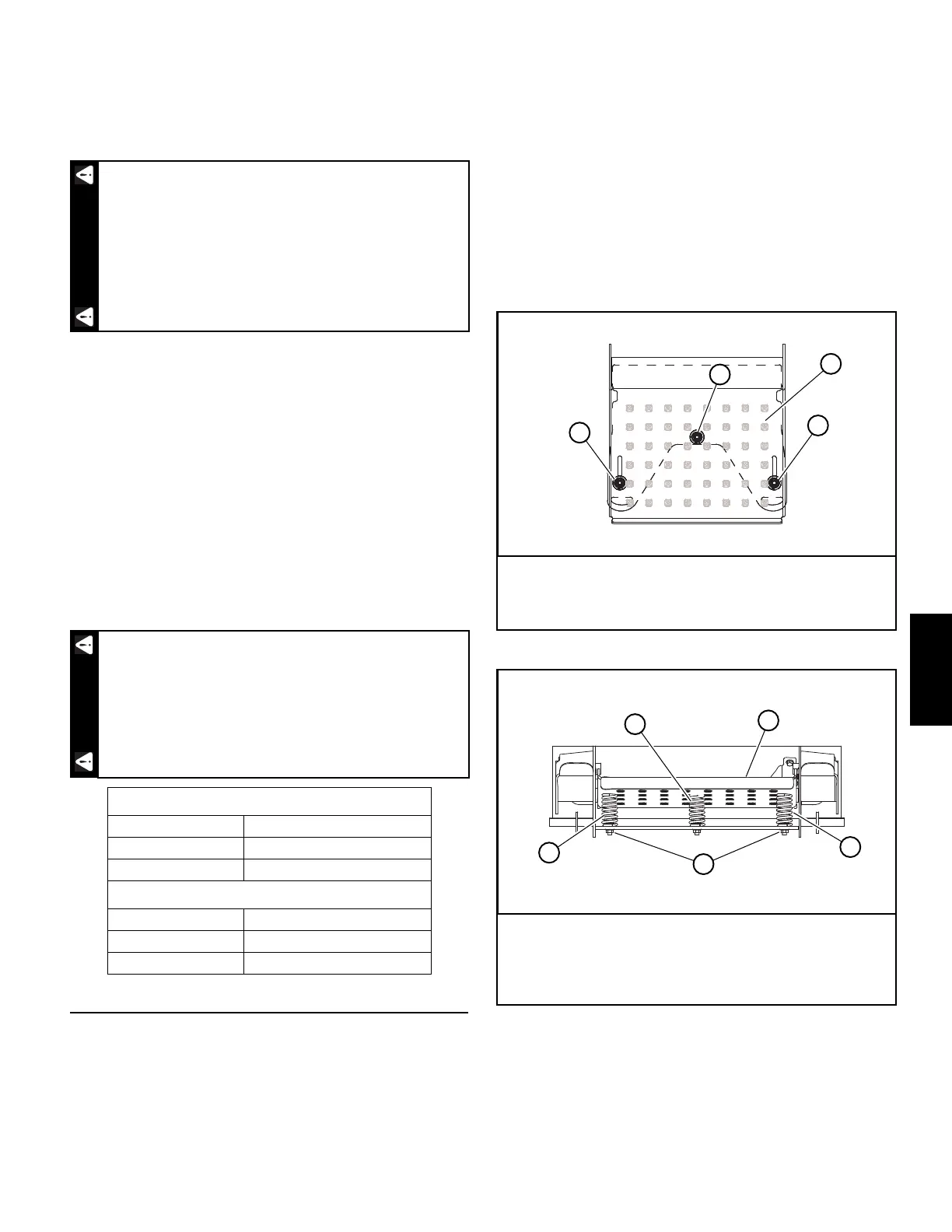

Réglage de la plate-forme du conducteur
Trois ressorts sont installés en-dessous de la plate-forme
du conducteur. Les deux ressorts latéraux peuvent être
réglés vers l’avant ou vers l’arrière pour tenir compte du con-
fort de l’utilisateur. Figure 4-16
Ces deux ressorts doivent toujours être alignés l’un par
rapport à l’autre. Aucun ressort ne doit dépasser l’autre vers
l’avant ou vers l’arrière.
Le ressort central ne peut pas être réglé.
Pour régler les ressorts:
1. Desserrer suffisamment l’écrou inférieur pour per-
mettre le déplacement du ressort. Figure 4-17
2. Serrer l’écrou inférieur lorsque le ressort se trouve à la
position souhaitée. Figure 4-17
3. Répéter cette procédure pour l’autre côté.
Un boulon mal serré peut entraîner le détachement
de la lame et causer des dommages corporels
graves.
Utilisez exclusivement des lames de rechange
d'origine, de fabrication Hustler®, pour assurer la
conformité aux normes d'origine. Le défaut
d'usage des lames approuvés pourrait entraîner
une rupture des lames pouvant provoquer la mort,
des dommages corporels ou des dégâts matériels.
Plateau d'éjection arrière 36" pouces
783753 LAME, 17.83"-L-F-CW
785436 LAME, 17.83"-GAT-F-CW
794198 LAME, 17.83"-MUL-F-CW
Plateau d'éjection arrière 48" pouces
601123 LAME, 16.50"-L-F-CW
796623 LAME, 16.50"-MUL-F-CW
796631 LAME, 16.50"-GAT-F-CW
AVERTISSEMENT
DANGER
A. Ressort latéral
B. Ressort central
C. Plate-forme du conducteur
Figure 4-16
A. Ressort latéral
B. Ressort central
C. Plate-forme du conducteur
D. Écrou inférieur
Figure 4-17
A
A
B
C
A
A
D
C
B
