DRIFT
Säker driftspraxis
Se avsnittet Säkerhet i denna handbok för detaljerad informa-
tion om drift och personlig säkerhet.

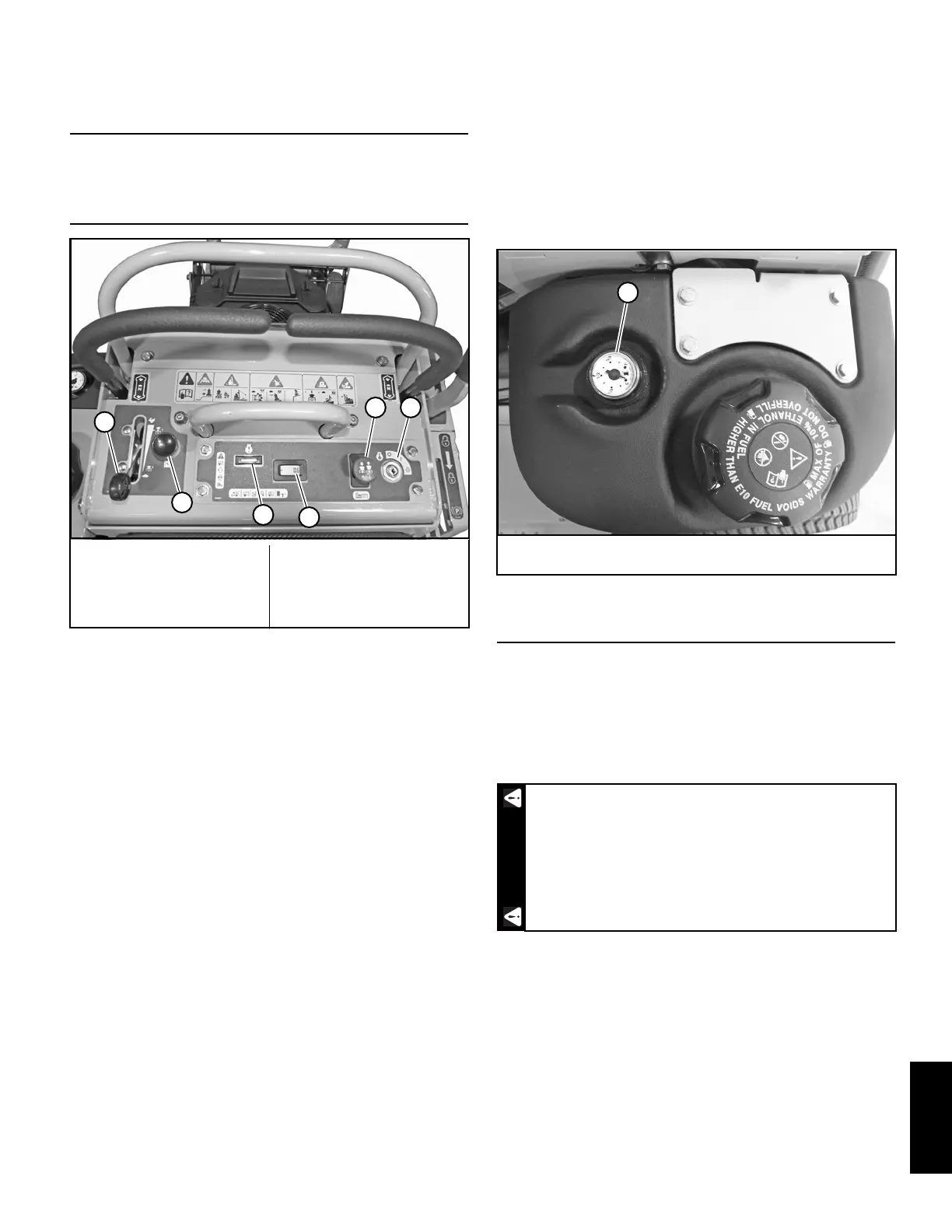

Manöverpanel
A. Knapp för klippdäckskopplingen (Figur 3-1) — den här
knappen aktiverar klippdäcket. Dra knappen uppåt för
att aktivera kopplingen och nedåt för att avaktivera
kopplingen.
Mer information om kopplingen finns i avsnittet
Användning av klippdäcket i den här handboken.
B. Tändningslås (Figur 3-1) — en omkopplare med tre
lägen: ”OFF” (Av), ”RUN” (Kör) och ”START”. När nyck-
eln sitter i ska den vridas medurs till START-läget.
Släpp nyckeln när motorn sätter igång så återgr den
automatiskt till RUN-läget (Kör).
C. Gasreglage (Figur 3-1) — en kabel är ansluten till
motorns gasreglage för att styra motorhastigheten.
Rör spaken framåt för att öka motorns varvtal och rör
spaken bakåt för att minska motorns varvtal.
D. Choke (Figur 3-1) — en kabel är ansluten för manuell
manövrering av motorchoken. När spaken är nedtryckt
är choken i av-läge (kör). När knappen är uppdragen är
choken i på-läge (start). Maskinen får inte köras i på-
läge (start).
E. Elektronisk timmätare (Figur 3-1) — registrerar intervall
om 1/10 timme upp till 9 999,9 hela timmar. Mätaren
är kopplad till tändningslåset och registrerar den
totala tiden som tändningsnyckeln är i RUN-läge (kör)
F. Oljetryckslampa (Figur 3-1) — den här lampan tänds
när tändningslåset står i RUN-läge (Kör) och förblir
tänd tills motorn är igång och säkert oljetryck har eta-
blerats. Om lampan tänds under drift ska motorn ome-
delbart slås av och problemet ska hittas och lösas.
G. Bränsletankmätare (Figur 3-2) — Den här mätaren
visar bränslenivån i bränsletanken.
Reglage
A. Manöverspakar (Figur 3-3) — de här spakarna styr
gräsklipparens hastighet, riktning, och stopp.
B. Parkeringsbromsspak (Figur 3-4) — tryck spaken
bakåt och nedåt för att aktivera parkeringsbromsen.
Dra spaken upp och fram för att släppa parkerings-
bromsen.
C. Justeringsspaken för klippdäcket (Figur 3-4) — juster-
ingsspaken för klippdäcket används för att höja eller
sänka klippdäcket. Placera däckhöjdsjusteringsspa-
ken i transportläge. Dra ut justeringstappen ur hålet
och för in den i önskat klipphöjdshål. Dra däckhöjds-
justeringsspaken ur transportläget och flytta spaken
tills den vilar mot justeringstappen.
Placera däckhöjdsjusteringsspaken i transportläge när
gräsklipparen körs från en plats till en annan med
bladen upplyfta (AV).
A. Knapp för
klippdäckskopplingen
B. Tändningslås
C. Gasreglage
D. Choke
E. Timmätare
F. Oljetryckslampa
Figur 3-1
A
B
E
F
D
C
G. Bränsletankmätare
Figur 3-2
Parkeringsbromsen kan eventuellt inte hålla kvar
klipparen om den är parkerad i en sluttning. Bloc-
kera maskinens hjul vid parkering i en sluttning.
G
VARNING
