Lokaliseringsdiagram för underhål

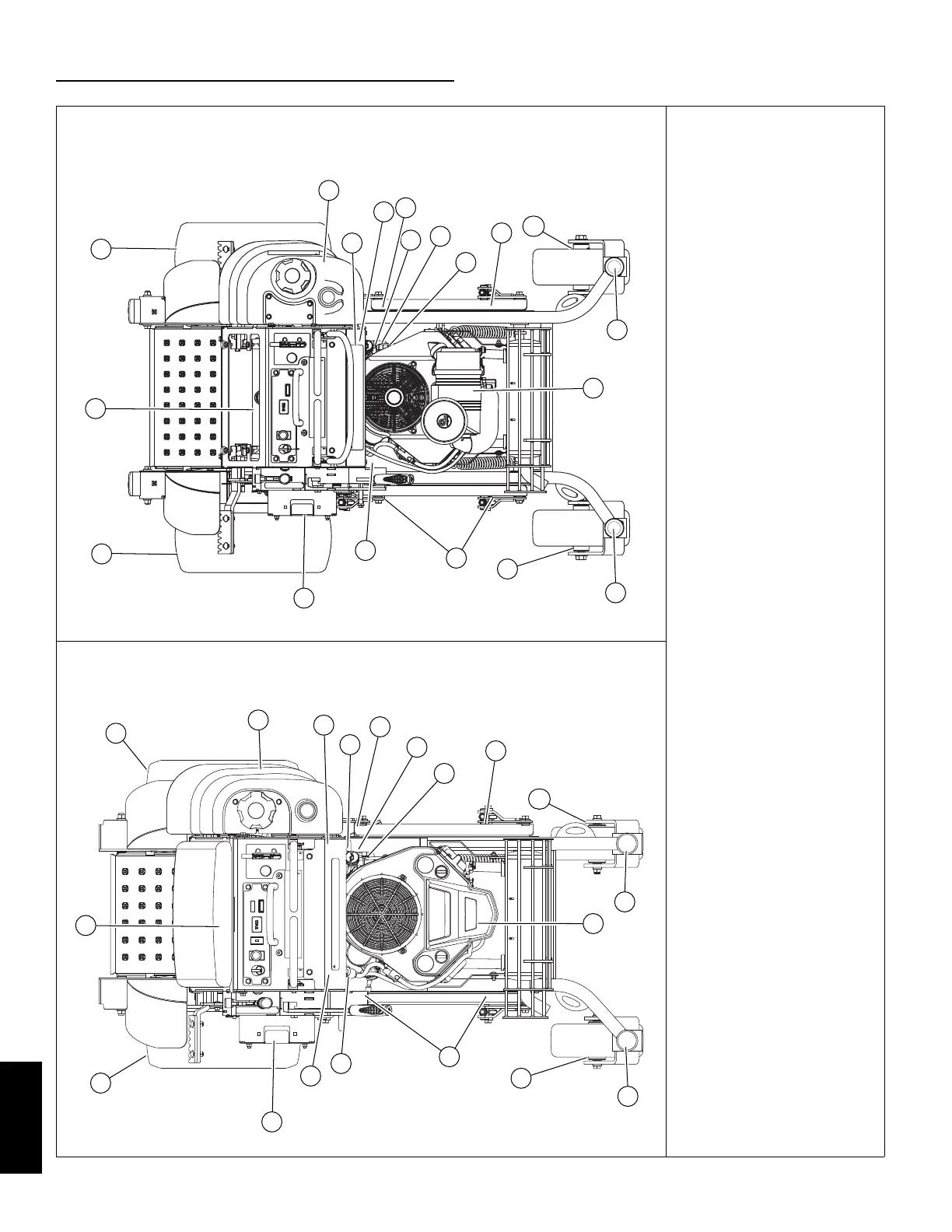

Figur 4-18
1. Påfyllningsöppning för
motorolja samt oljesticka
2. Bränslefilter
3. Luftrenare, motor
4. Avtappningsplugg för
motorolja
5. Batteri
6. Bränsletank
7. Hydrauloljebehållare
8. Hydrauloljefilter
9. Zerk-enheter för axellager,
framhjul (2)
10. Motoroljefilter
11. Zerk-enheter till svängkompo-
nent för klippdäckshöjd (4)
12. Drivdäck
13. Filter för bränsleavdunst-
ningssystemet
14. Pumprem
15. Zerk-enheter för tryckarmar,
klippdäck (2)
16. Klippdäcksdrivrem
17. Zerk-enheter för spindelhu (3)
18. Knivar
19. Hjulgaffel koniska rullager
Figur 4-19
48" Gräsklippare med Kawasaki-motorer
1
2
3
5
6
7
9
9
10
13
11
11
4
8
11
19
19
12
12
1
2
3
5
6
7
9
9
10
13
11
11
4
8
12
12
11
36" Gräsklippare med Kawasaki-motorer
19
19
