Vedligeholdelsesdiagram

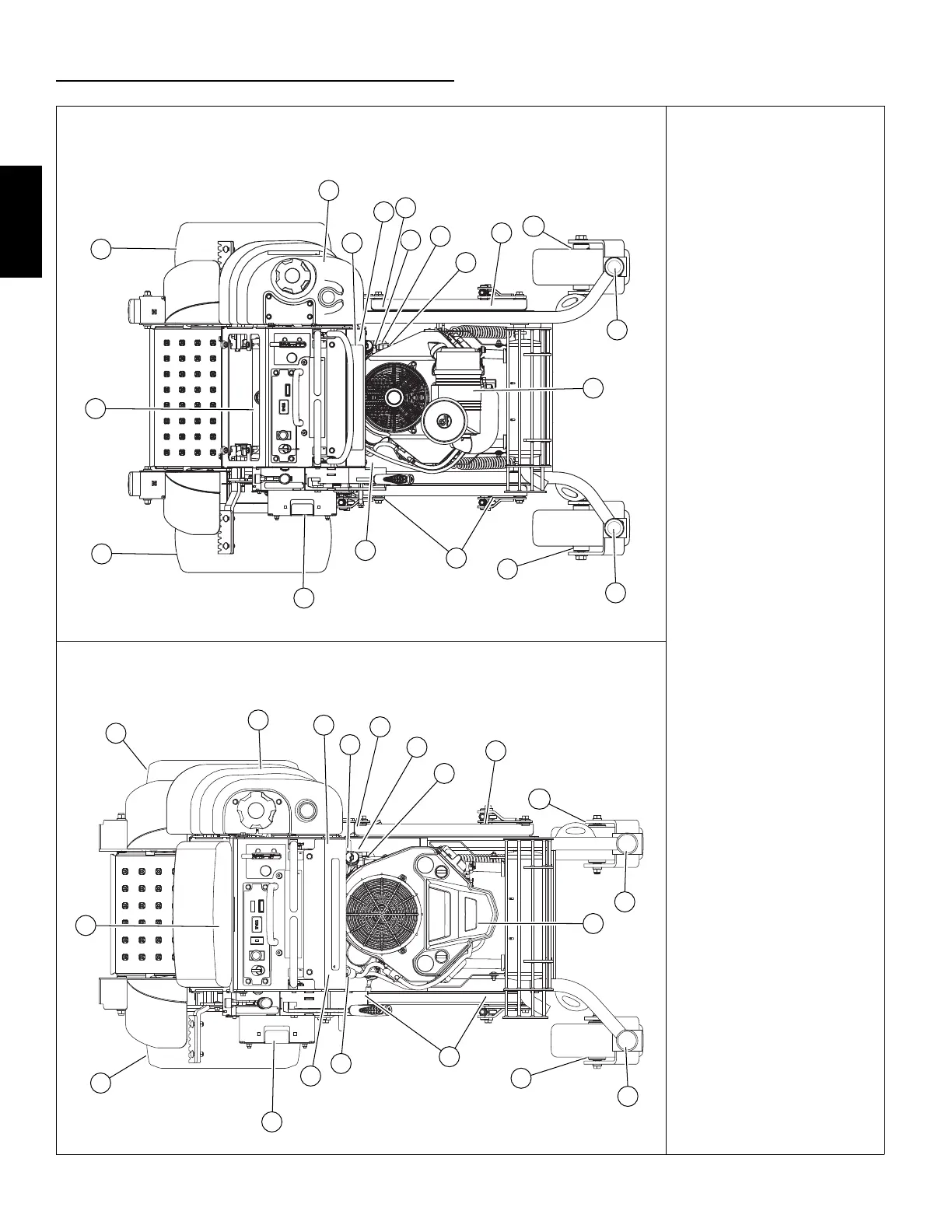

Figur 4-18
1. Motoroliepåfyldningsfilter og
oliepind
2. Brændstoffilter
3. Motorluftfilter
4. Aftapningsventil til motorolie
5. Batteri
6. Brændstoftanke
7. Hydraulikolietankr
8. Hydraulikoliefilter
9. Drejetapper til målehjul (2)
10. Motoroliefilter
11. Drejetapper til løft af skjold (4)
12. Køre dæk
13. Brændstoffiltersystem
14. Pumperem
15. Drejetapper til skjoldets skub-
bearm (2)
16. Rem til klippeskjold
17. Drejetap til spindelhus (3)
18. Knive
19. Tilspidsede hjulgaffellejer
Figur 4-19
48" Plæneklippere med Kawasaki-motorer
1
2
3
5
6
7
9
9
10
13
11
11
4
8
11
19
19
12
12
1
2
3
5
6
7
9
9
10
13
11
11
4
8
12
12
11
36" Plæneklippere med Kawasaki-motorer
19
19
