606834CE 3-1 REV A
CZ
DA
DE
EN
ES
FR
IT
NL
PT
SV
BETJENING
Sikker Betjeningspraksis
Se afsnittet Sikkerhed i nærværende vejledning for mere
detaljerede oplysninger om betjening og personlig sikkerhed.

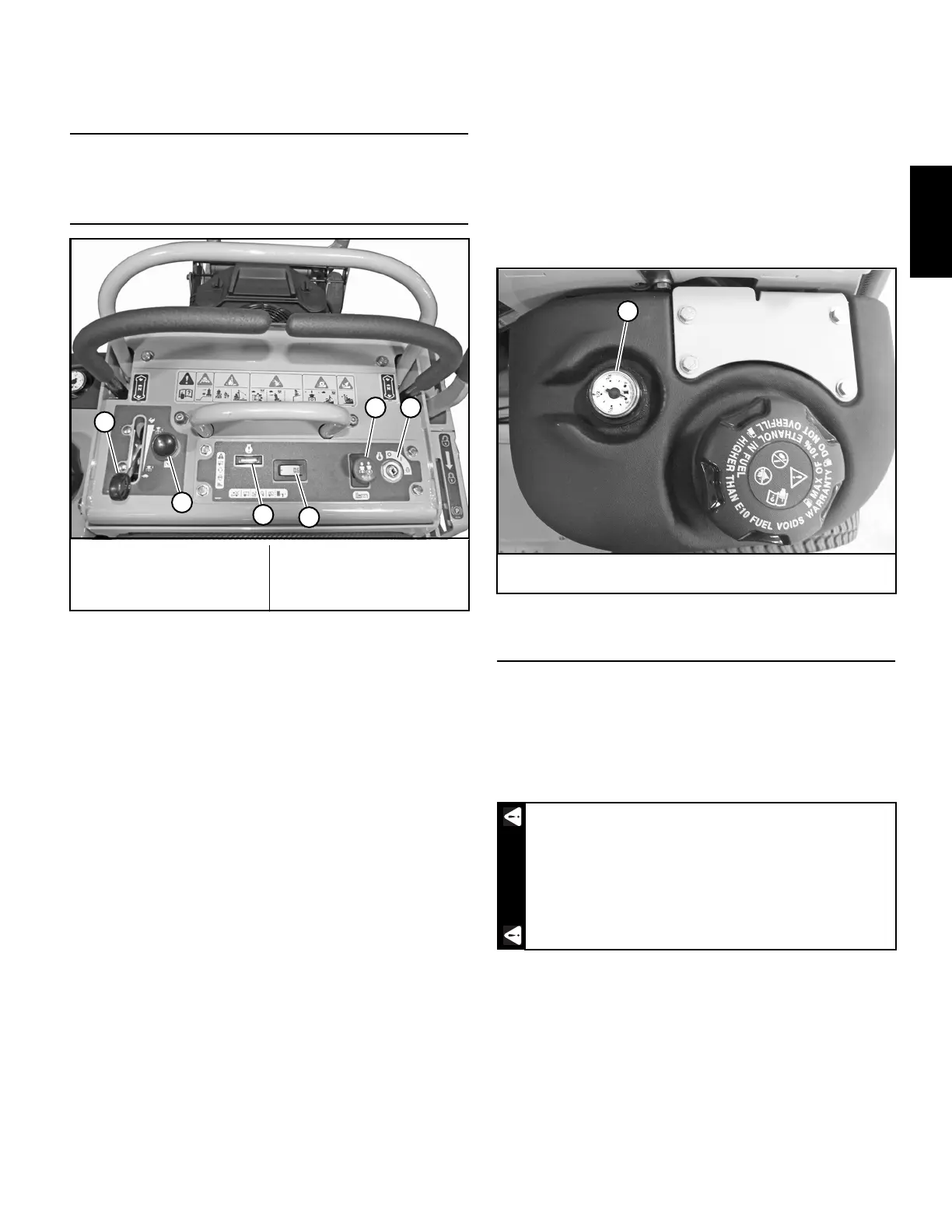

Kontrolpanel
A. Knap til skjoldkobling (Figur 3-1) denne knap akti-
verer klippeskjoldet. Træk knappen op for at aktivere,
og tryk den ned for at deaktivere koblingen.
Se afsnittet Betjening af klippeskjold i denne betjen-
ingsvejledning for yderligere koblingsoplysninger.
B. Tændingskontakt (Figur 3-1) en kontakt med tre
positioner: “OFF”, “RUN”, og “START”. Sæt tænd-
ingsnøglen i, drej den med uret til "START"-positionen.
Slip nøglen, når motoren starter, hvorefter kontakten
vil vende tilbage til positionen "RUN" automatisk.
C. Gashåndtag (Figur 3-1) et kabel er forbundet til
gashåndtaget for at styre motorhastigheden. Flyt
grebet frem for at forøge motorens omdrejningshas-
tighed, og flyt grebet bagud for at mindske motorens
omdrejningshastighed.
D. Chokerknap (Figur 3-1) et kabel er forbundet til man-
uel betjening af motorens choker. Når kontrolknappen
er skubbet ned, er chokeren i positionen off (run). Når
kontrolknappen er trukket op, er chokeren i position on
(start). Undlad at betjene maskinen i position on
(start).
E. Elektronisk timetæller (Figur 3-1) registrerer trin på
1/10 time op til i alt 9.999,9 timer. Timetælleren er
tilsluttet tændingen og registrerer den akkumulerede
tid, mens tændingsnøglen står i positionen RUN.
F. Lampe for olietryk (Figur 3-1) denne lampe tænder,
når tændingsnøglen sættes i positionen "RUN", og for-
bliver tændt, indtil motoren kører og er kommet op på
et sikkert olietryk. Hvis lampen tænder under normal
drift, skal du straks slukke for motoren og finde og kor-
rigere problemet.
G. Brændstofmåler (Figur 3-2) denne måler viser
brændstofstanden i brændstoftanken.
Betjeningsanordninger
A. Styrekontrolgreb (Figur 3-3) disse greb styrer
plæneklipperens hastighed, retning og standsning.
B. Parkeringsbremsehåndtag (Figur 3-4) Skub hånd-
taget tilbage og ned for at aktivere parkeringsbrem-
sen. Træk håndtaget op og fremad for at frigive
parkeringsbremsen.
C. Håndtag til justering af skjoldets højde (Figur 3-4)
håndtaget til justering af skjoldets højde bruges til at
hæve eller sænke skjoldet. Placer håndtaget til juster-
ing af skjoldets højde i transportposition. Træk juster-
ingsstiften ud af dets hul, og indsæt den i hullet for
den ønskede klippehøjde. Før håndtaget til justering af
skjoldets højde ud af transportposition, og flyt hånd-
taget, indtil det hviler mod justeringsstiften.
Placer håndtaget til justering af skjoldets højde i
transportposition, når plæneklipperen køres fra et sted
til et andet med klingerne deaktiveret (OFF).
A. Knap til skjoldkobling
B. Tændingskontakt
C. Gashåndtag
D. Choker
E. Timetæller
F. Lampe for olietryk
Figur 3-1
A
B
E
F
D
C
G. Brændstofmåler
Figur 3-2
Parkeringsbremsen kan muligvis ikke holde
plæneklipperen, hvis den er parkeret på en
skråning. Maskinen skal blokeres eller standses
med choker, når den parkeres på en skråning.
G
ADVARSEL
