RÉV A 4-8 606834CE
CZ
DA
DE
EN
ES
FR
IT
NL
PT
SV
Remplacer toute lame déformée, fissurée ou brisée.
Affûter les lames comme indiqué sur le schéma. La finition
de l’affûtage peut se faire à la lime. Figure 4-13
Vérifier l’équilibre des lames après aiguisage. Il est possi-
ble de réaliser l’équilibrage en plaçant la lame sur une
machine à poinçonner en ligne inversée ou sur un écrou de
1,58cm. La plupart des magasins de bricolage proposent
également des outils d’équilibrage.
La lame ne doit ni pencher ni s’incliner. Lorsque vous tor-
dez lentement la lame, celle-ci ne doit pas osciller. Redresser
la lame avant de la réinstaller.
Poser la lame sur une surface plane et vérifier toute défor-
mation. Remplacer les lames tordues. Figure 4-14 et
Figure 4-15
Tondeuse remplacement de la lame
IMPORTANT : Consulter la section relative à la sécurité de
ce manuel pour plus d’informations sur l’entretien des lames en
toute sécurité.
Une clé de 15/16po est requise pour retirer la vis d’assem-
blage de 1,58cm qui joint la lame au joint de fusée.
REMARQUE: Hustler
®
Turf Equipment propose un porte-lame
(P/N381442). Il est conçu pour empêcher les lames de
tourner lorsqu’elles sont retirées ou installées sur la fusée.
Toujours vérifier l’état des lames:
• si la tondeuse heurte un caillou, une branche
ou tout autre corps étranger pendant la
tonte.
• en cas de vibration inhabituelle pendant le
fonctionnement.
Apporter toutes les réparations nécessaires avant
de reprendre l’utilisation.

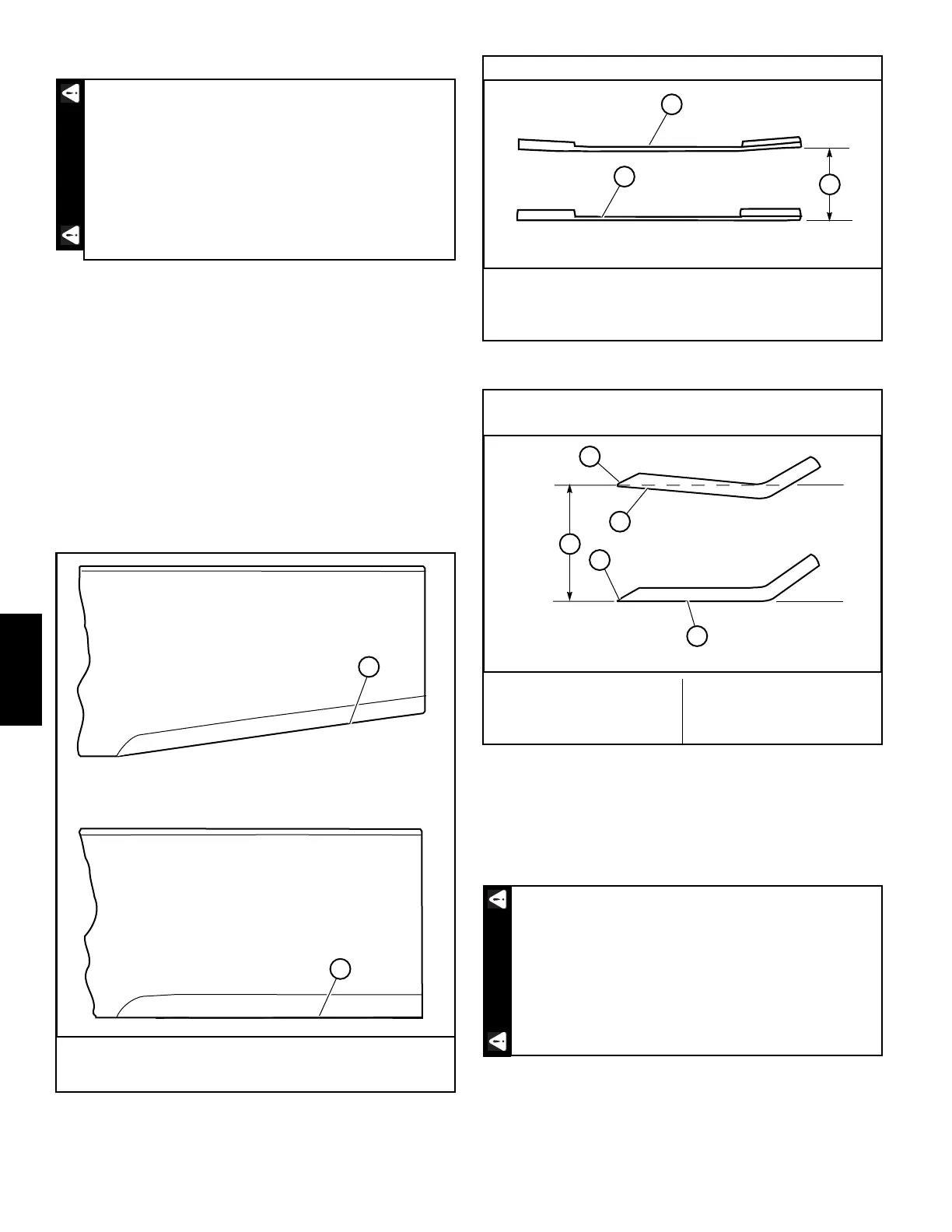

A. Modèle de réaffûtage
B. Arête initiale
Figure 4-13
AVERTISSEMENT
Ne pas affûter selon le motif d'origine (ci-dessous). Il est
plus facile d'obtenir un bord tranchant droit en suivant le
modèle de réaffûtage présenté ci-dessus.
A
B
Comparaison des lames gauchies et droites
A. Lame gauche (Remplacer)
B. Lame droite
C. Plan de coupe
Figure 4-14
Vue latérale des lames - Comparaison entre lame tordue et
lame droite
A. Arête de lame tordue
(Remplacer)
B. Bord de lame droit
C. Plan de coupe
D. Arête tranchante
Figure 4-15
Les lames de tondeuse sont affûtées et
coupantes. Envelopper la ou les lames, ou porter
des gants et prendre d’extrêmes précautions lors
de leur entretien.
A
B
C
A
C
D
D
B
AVERTISSEMENT
