Poggiare la lama su una superficie piana e verificare che
non vi siano distorsioni (Figura 4-14 e Figura 4-15). Sostituire
eventuali lame distorte.
Sostituzione delle lame di taglio
IMPORTANTE: Per informazioni di sicurezza relative alla
manipolazione delle lame, consultare la sezione Sicurezza del
presente manuale.
Utilizzare una chiave da 15/16” per rimuovere la vite a
testa da 5/8” che fissa la lama al mandrino. NOTA: Hustler
®
Turf Equipment offre uno strumento per la tenuta della lama
(codice articolo 381442), progettato per evitare che le lame
ruotino mentre vengono rimosse o installate sul mandrino.
Per ulteriori informazioni, rivolgersi al proprio concessionario
Hustler
®
Turf Equipment.
Non riutilizzare bulloni per mandrino con filettature span-
ate, consumate o tagliate. quando si reinstallano le lame, ser-
rare i bulloni sui mandrini con una coppia di 160 N•m.
Le rondelle della coppa correttamente compresse manten-
gono il carico di compressione corretto nelle lame. Sostituire
le rondelle della coppa se crepate o schiacciate.
IMPORTANTE: Per garantire un taglio adeguato, la parte
ricurva della lama deve essere rivolta verso l’alto, verso
l’interno del gruppo falciatore.

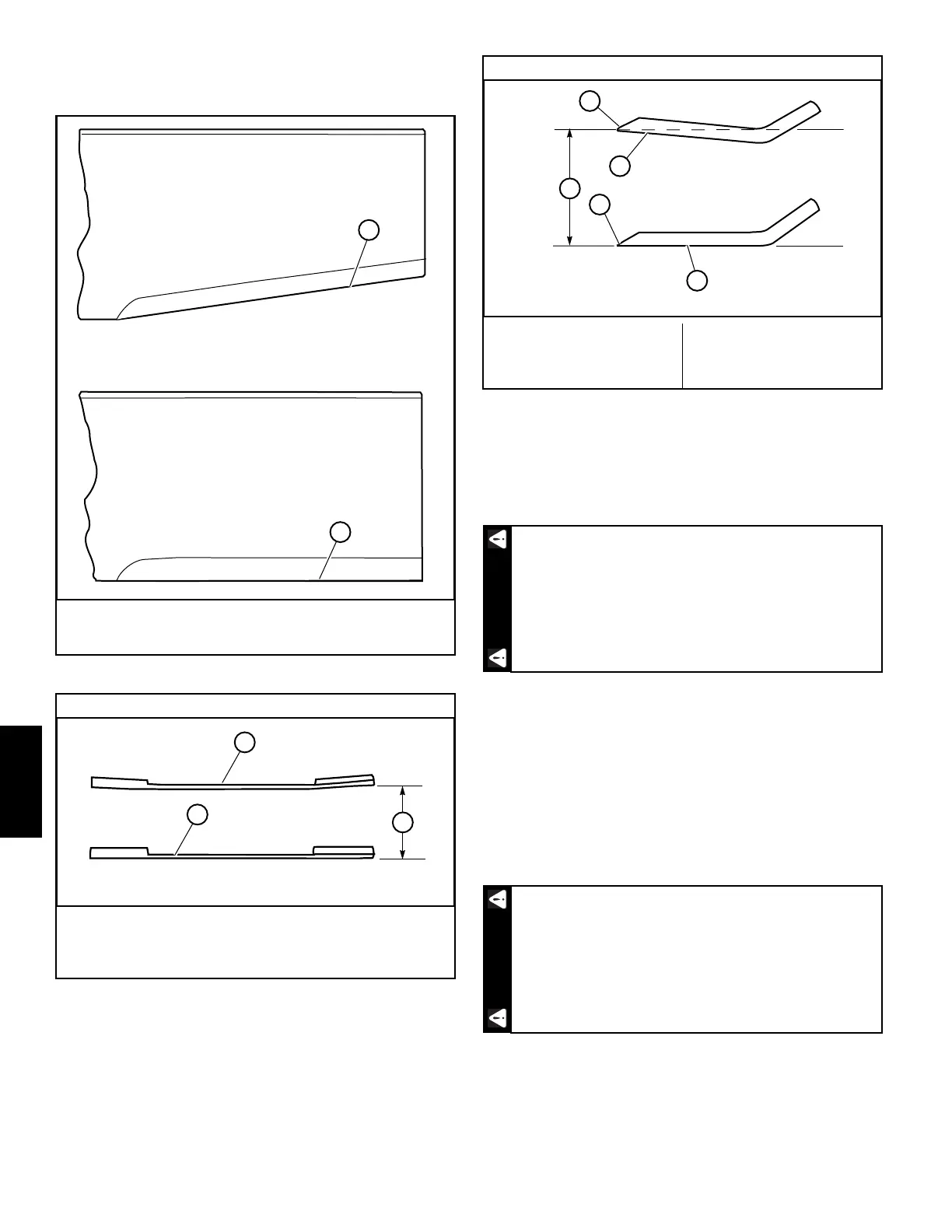

A. Taglio di affilatura
B. Bordo originale
Figura 4-13
Confronto tra una lama ricurva e una dritta
A. Lama ricurva (sostituire)
B. Lama dritta
C. Piano di taglio
Figura 4-14
Non affilare seguendo il taglio originale (in basso).
È più semplice ottenere un bordo di taglio dritto se
si segue il taglio di affilatura mostrato sopra.
A
B
A
B
C
Bordi di lame, confronto tra lame ritorte e dritte
A. Bordo di lama ritorto
(sostituire)
B. Bordo di lama dritto
C. Piano di taglio
D. Bordo di taglio
Figura 4-15
Le lame di taglio sono affilate e possono provo-
care lesioni. Avvolgere le lame con materiale pro-
tettivo o indossare i guanti ed agire con
particolare cautela quando si interviene su di esse.
La mancata applicazione delle coppie adeguate
nel serrare i bulloni potrebbe causare la perdita
della lama e conseguenti gravi lesioni.
A
C
D
D
B
ATTENZIONEATTENZIONE
