ETS 3000 IO-Link 9
Stand: 28.04.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669904 D

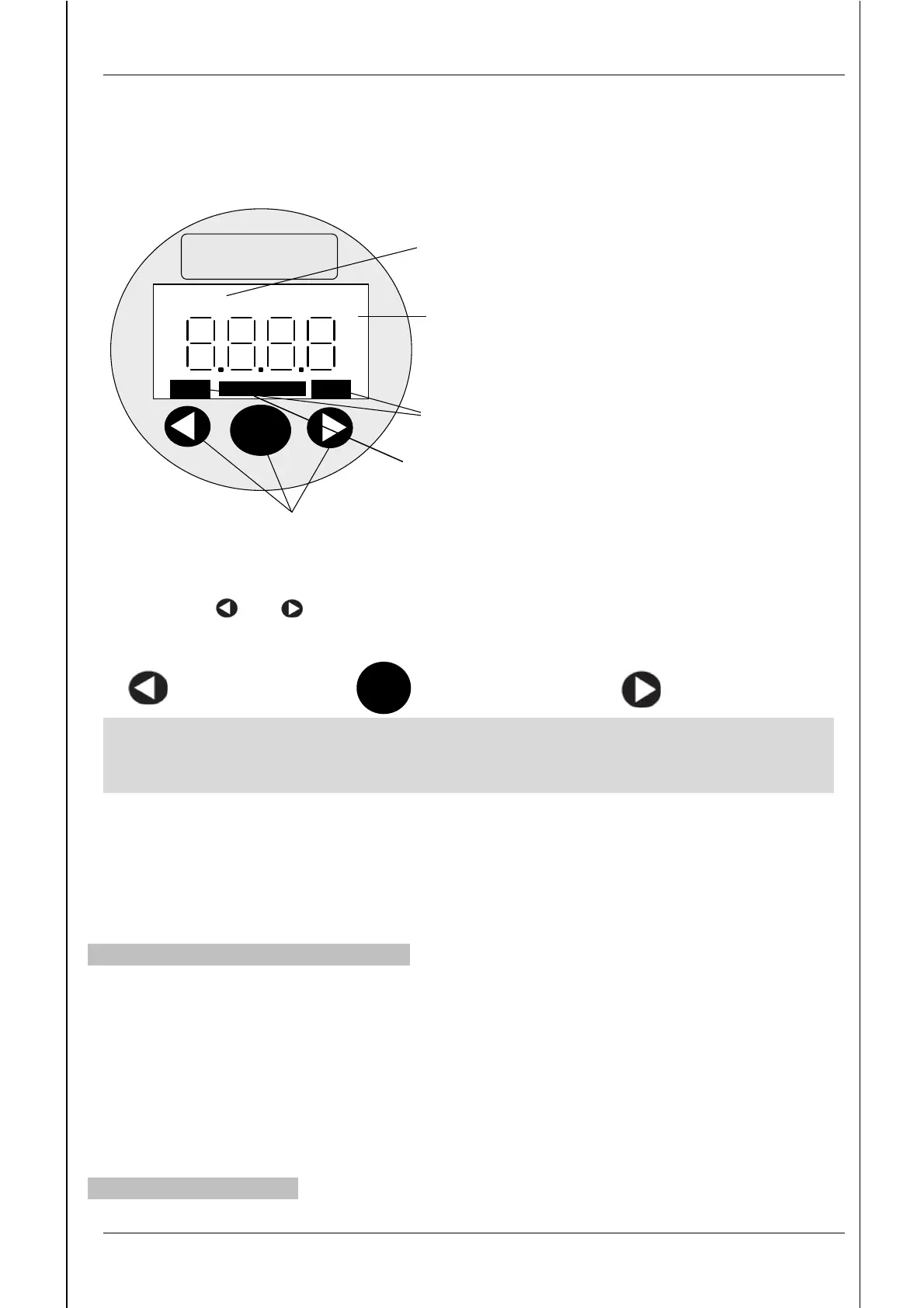

7 Bedienelemente des ETS 3000
4-stellige
Tasten zur Einstellung der
Digitalanzeige
und Zusatzfunktionen
Schaltpunkte, Rückschaltpunkte
SP1
SP2
HYDAC
mode
°C °F
Anzeige der
Temperatureinheit
LED-Anzeige für
aktiven Schaltpunkt
Die Pfeiltasten und dienen der Auswahl des gewünschten Menü-Punktes und zum
Einstellen der Werte.
• Im Menü absteigen • Menüpunkt auswählen • Im Menü aufsteigen
• Wert verkleinern • Wert bestätigen • Wert vergrößern
8 Betriebsarten
8.1 SIO-Mode
Nach dem Start befindet sich der Temperaturschalter im SIO-Mode (Standard IO-Mode).
In diesem Modus hat Pin 4 die Funktion eines Schaltausganges.
Die Mittel-LED leuchtet dauerhaft.
Gemäß Kapitel 12 Grundeinstellungen kann das Verhalten des ETS 3000 an die
jeweilige Applikation angepasst werden.
8.2 SDCI-Mode
Über einen angeschlossenen IO-Link-Master kann der Temperaturschalter per Wake-Up-
Signal in den SDCI-Mode (Single-drop digital communication interface for small sensors
and actuators) auch „IO-Link-Modus“ genannt, geschaltet werden. In diesem Modus ist Pin
4 ein Kommunikations-Pin. Der Master kann mit dem Temperaturschalter kommunizieren,
um Parameter zu ändern oder Messwerte auszulesen.
Die Mittel-LED blinkt.
Anzeige der
Druckeinheit
4-stellige
Digitalanzeige
LED-Anzeige für
aktiven Schaltpunkt
Tasten zur Einstellung der
Schaltpunkte, Rückschaltpunkte
und Zusatzfunktionen
LED-Anzeige dauerhaft leuchtend: Schalter im SIO-Modus
LED-Anzeige blinkend: Schalter im SDCI-Modus
mode
