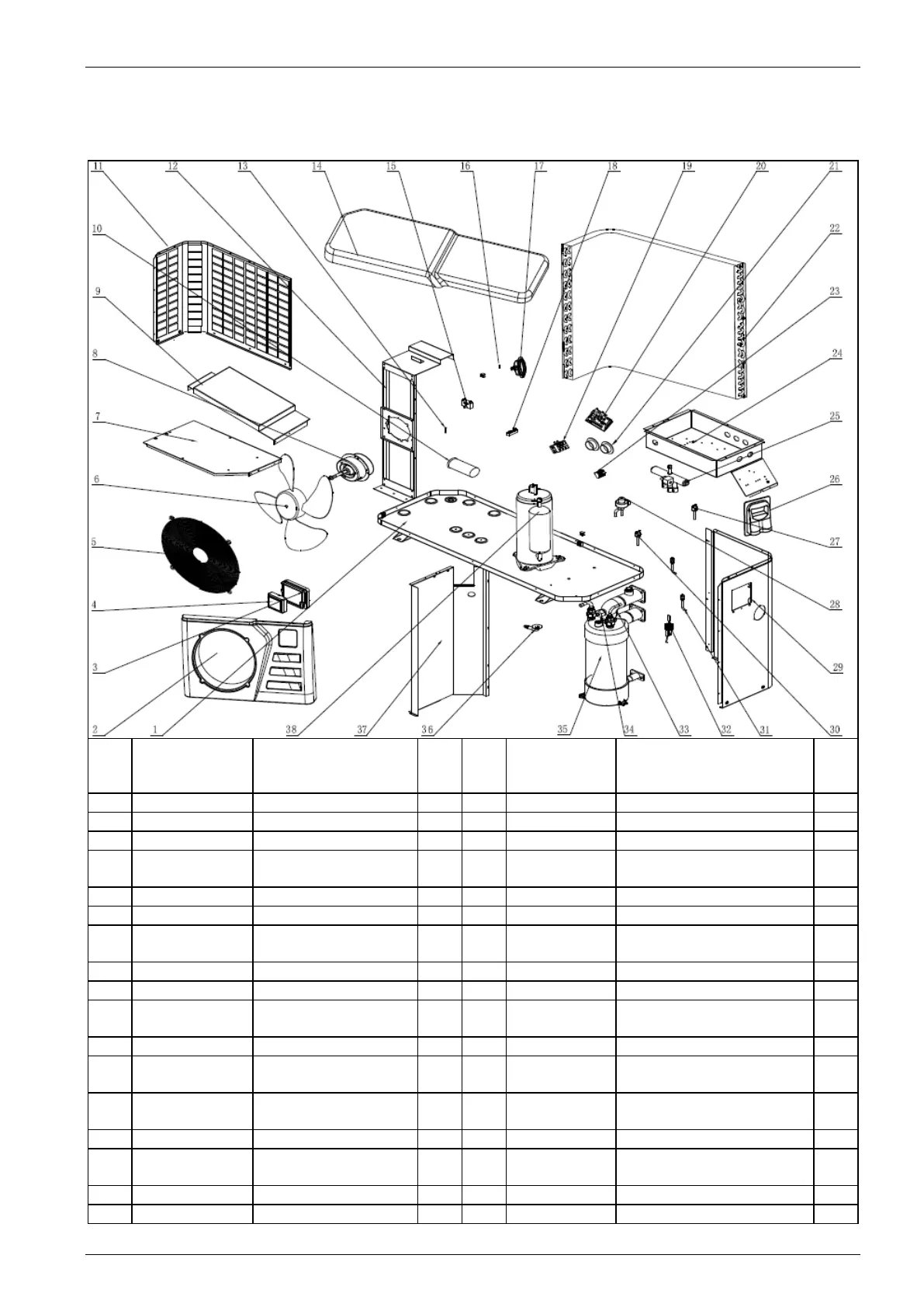

Opengewerkte tekening Hydro-Pro+Premium 7
NR.
Code
Naam onderdeel
Opm
erkin
g
NR.
Code
Naam onderdeel
Opm
erkin
g
1
32012-210098
chassis
22
3406-1204
condensator
2
32008-220035
frontplaat
23
2000-3909
2-pens bedrade connector
3
20000-220068
waterbestendige kast
24
32012-210078
controllerkast
4
95005-310208
bedrade LCD-
controller
25
2004-1418
4-wegklep
5
32012-210080
ventilatorrooster
26
32009-220029
aansluitdoos (zwart)
6
3500-2701
axiale ventilator
27
2000-3603
lagedrukschakelaar
7
32012-210079
afdekking
controllerkast
28
2003-1402
elektronische expansieklep
8
20000-330214
motor axiale ventilator
29
32008-210096
rechterplaat
9
32008-210099
verstevigingsplaat
30
2001-3605
hogedrukschakelaar
10
2000-3504
compressorcondensat
or
31
20000-140150
naaldklep
11
32008-210097
rooster achterzijde
32
20000-360005
waterstromingsschakelaar
12
32012-210108
motorbok
33
2000-3242
temperatuursensor
afgevoerd water
13
2000-3242
omgevingstemperatuur
sensor
34
2000-3242
temperatuursensor
aangevoerd water
14
32008-210036
bovenste afdekking
35
32008-120005
titanium warmtewisselaar
15
2000-3501
condensator
ventilatormotor
36
3400-2203
verbinding afvoerleiding
16
2000-1415
schroef
37
32008-210095
middelste afstandshouder
17
2000-2802
manometer
38
20000-110077
compressor (H67)
