6. ANHANG
6.1. Anhang 1

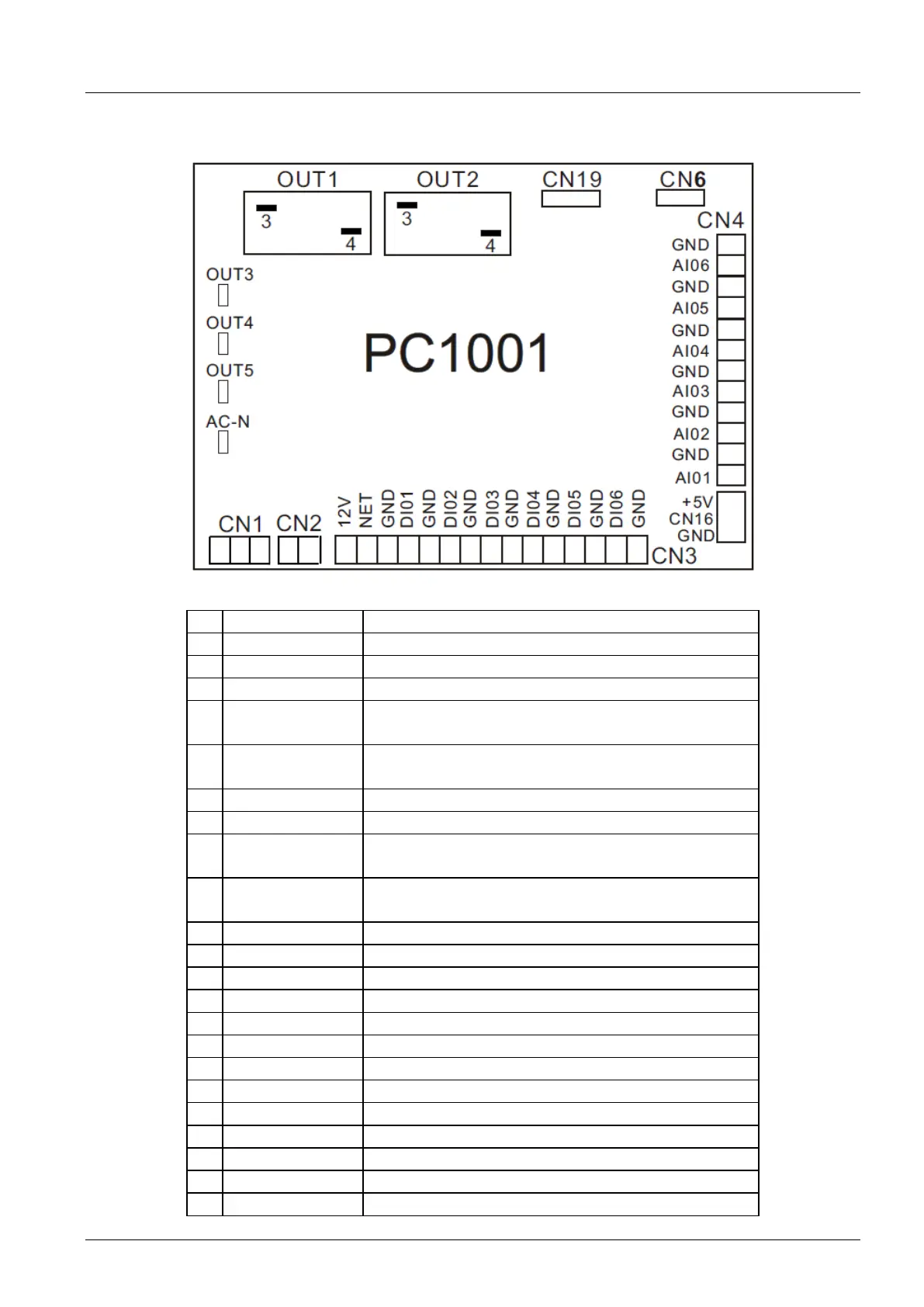

Abbildung Platinenanschlüsse
Erläuterung der Anschlüsse:
Nr.
Symbol
Bedeutung
1
OUT1
Verdichter von System1 (220-230 V AC)
2
OUT2
Wasserpumpe (220-230 V AC)
3
OUT3
4-Wege-Ventil (220-230 V AC)
4
OUT4
Hohe Drehzahl Lüftermotor (220-230 V
AC)
5
OUT5
Niedrige Drehzahl Lüftermotor (220-230 V
AC)
6
AC-N
Neutralleiter
7
NET GND 12V
Steuerung
8
DI01 GND
Ein/Aus-Schalter (Eingang) (nicht
verwendet)
9
DI02 GND
Durchflussschalter (Eingang)
(normalerweise geschlossen)
10
DI03 GND
Niederdruckschutz
11
DI04 GND
Hochdruckschutz
12
DI05 GND
Nicht verwendet
13
DI06 GND
Nicht verwendet
14
AI01 GND
Ansaugtemperatur (Eingang)
15
AI02 GND
Wasserzulauftemperatur (Eingang)
16
AI03 GND
Wasserablauftemperatur (Eingang)
17
AI04 GND
Temperatur der Wicklung (Eingang)
18
AI05 GND
Umgebungstemperatur (Eingang)
19
AI06 GND
Nicht verwendet
20
CN1
Primärer Transformator
21
CN2
Sekundärer Transformator
22
CN6
Nicht verwendet
