6. ZAŁĄCZNIK
6.1. Załącznik 1

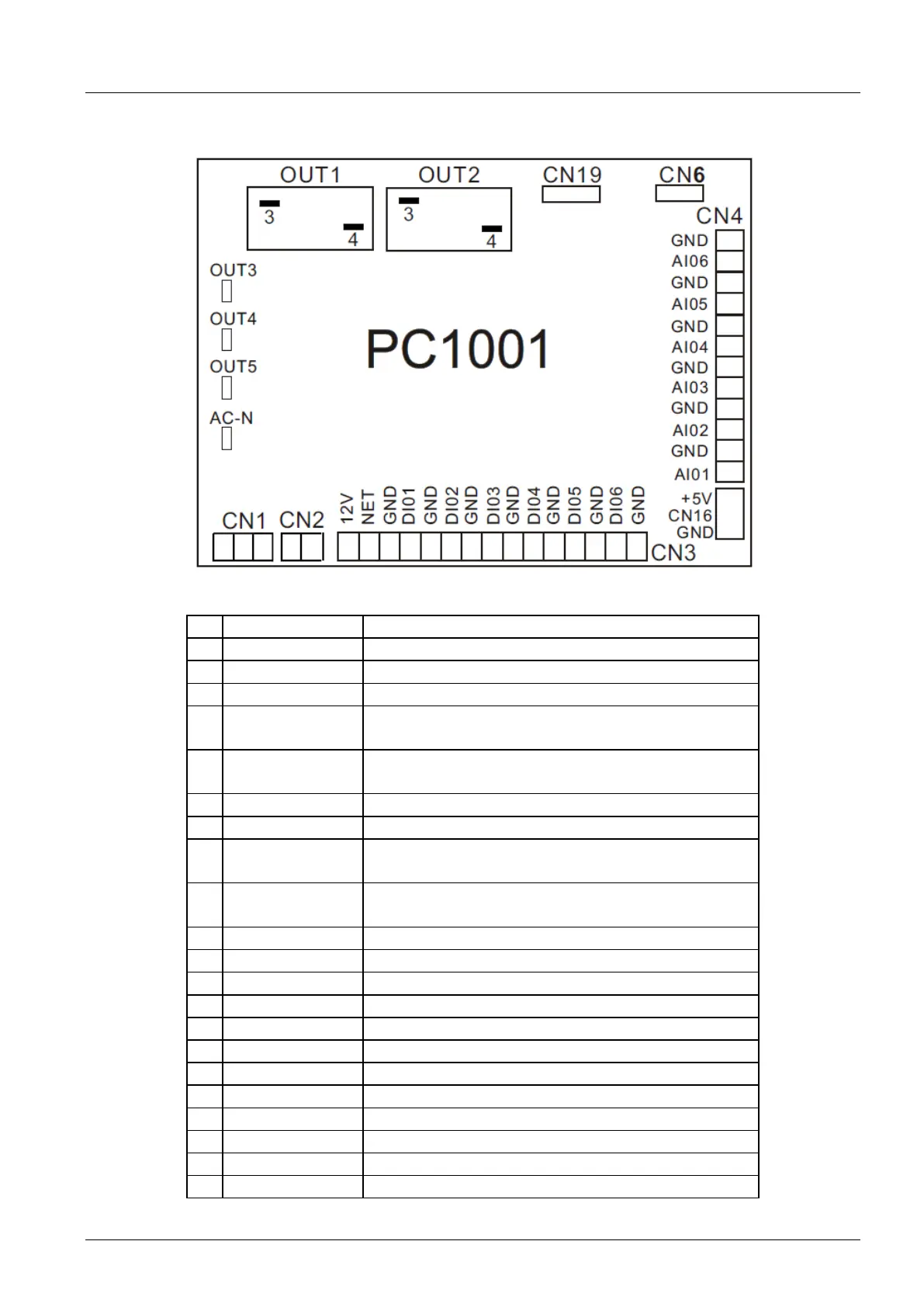

Rysunek połączeń na płytce drukowanej
Objaśnienie dotyczące połączeń:
Nr
Symbol
Znaczenie
1
OUT1
Sprężarka systemu 1 (220-230 V AC)
2
OUT2
Pompa wody (220-230 V AC)
3
OUT3
Zawór czterodrożny (220-230 V AC)
4
OUT4
Silnik wentylatora o dużej prędkości (220-
230 V AC)
5
OUT5
Silnik wentylatora o małej prędkości (220-
230 V AC)
6
AC-N
Przewód neutralny
7
NET GND 12V
Sterownik przewodowy
8
DI01 GND
Przełącznik On/Off (Wł./Wył.) (wejście)
(nieużywany)
9
DI02 GND
Wyłącznik przepływu (wejście) (normalnie
zamknięty)
10
DI03 GND
Zabezpieczenie niskociśnieniowe
11
DI04 GND
Zabezpieczenie wysokociśnieniowe
12
DI05 GND
Nieużywany
13
DI06 GND
Nieużywany
14
AI01 GND
Temp. ssania (wejście)
15
AI02 GND
Temp. wlotu wody (wejście)
16
AI03 GND
Temp. wylotu wody (wejście)
17
AI04 GND
Temp. cewki (wejście)
18
AI05 GND
Temp. zewnętrzna (wejście)
19
AI06 GND
Nieużywany
20
CN1
Główny transformator
21
CN2
Dodatkowy transformator
