6. ANNEXES
6.1. Annexe 1

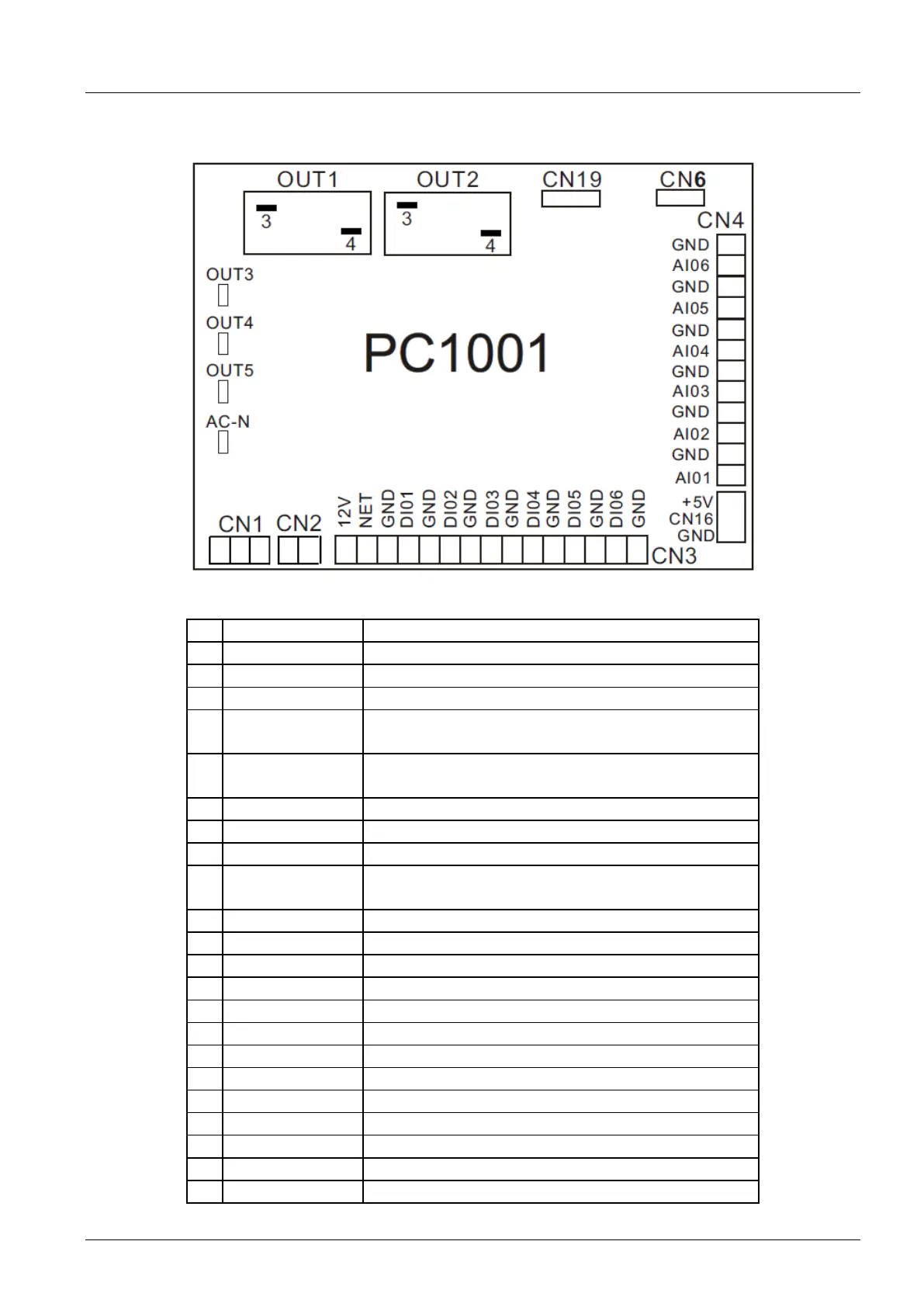

Illustration du raccordement du PCB
Explication des branchements :
N°
Symbole
Signification
1
OUT1
Compresseur du système 1 (220-230 V.c.a.)
2
OUT2
Pompe à eau (220-230 V.c.a.)
3
OUT3
Vanne à 4 voies (220-230 V.c.a.)
4
OUT4
Vitesse élevée du moteur du ventilateur (220-
230 VAC)
5
OUT5
Vitesse réduite du moteur du ventilateur (220-
230 VAC)
6
AC-N
Neutre
7
NET GND 12V
Contrôleur câblé
8
DI01 GND
Interrupteur On/Off (input)(pas d'utilisation)
9
DI02 GND
Interrupteur pour le flux (input)(fermeture
normale)
10
DI03 GND
Protection contre la basse pression
11
DI04 GND
Protection contre la haute pression
12
DI05 GND
Non utilisé
13
DI06 GND
Non utilisé
14
AI01 GND
Température de succion (input)
15
AI02 GND
Température eau intérieure (input)
16
AI03 GND
Température eau extérieure (input)
17
AI04 GND
Temp. de la bobine (input)
18
AI05 GND
Température ambiante (input)
19
AI06 GND
Non utilisé
20
CN1
Transformateur primaire
21
CN2
Transformateur secondaire
22
CN6
Non utilisé
