6. BIJLAGE
6.1. Bijlage 1

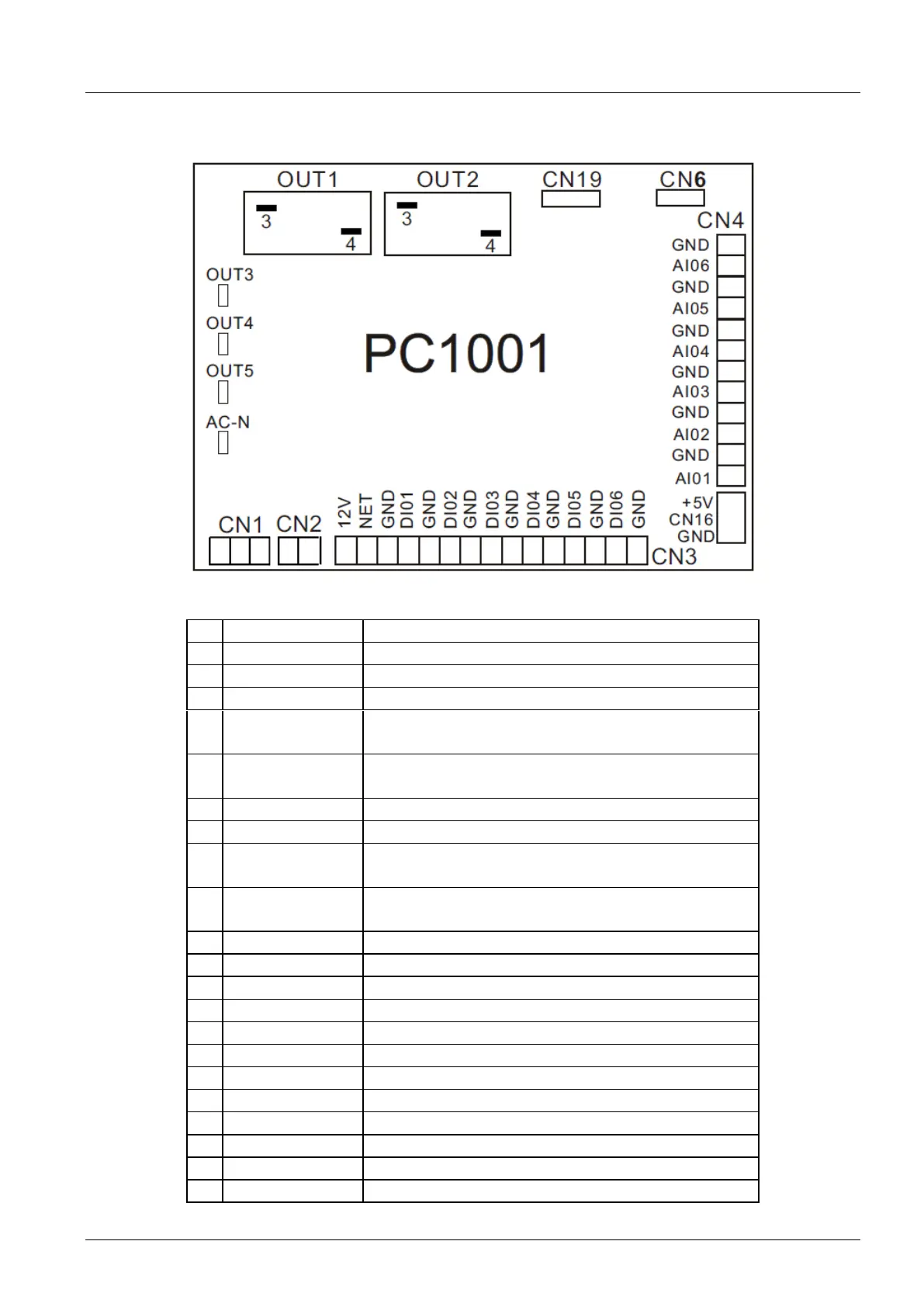

Afbeelding printplaataansluiting
Toelichting aansluitingen:
Nr.
Symbool
Betekenis
1
OUT1
Compressor van systeem 1 (220-230 VAC)
2
OUT2
Waterpomp (220-230 VAC)
3
OUT3
4-wegklep (220-230 VAC)
4
OUT4
Hoog toerental van ventilatormotor (220-
230 VAC)
5
OUT5
Laag toerental van ventilatormotor (220-
230 VAC)
6
AC-N
Nulleiding
7
NET GND 12V
Bedrade controller
8
DI01 GND
Aan/Uit-schakelaar (ingang) (niet in
gebruik)
9
DI02 GND
Stromingsschakelaar (ingang) (normaal
gesloten)
10
DI03 GND
Lagedrukbeveiliging
11
DI04 GND
Hogedrukbeveiliging
12
DI05 GND
Niet in gebruik
13
DI06 GND
Niet in gebruik
14
AI01 GND
Aanzuigtemp. (ingang)
15
AI02 GND
Temp. aangevoerd water (ingang)
16
AI03 GND
Temp. afgevoerd water (ingang)
17
AI04 GND
Temp. Van spoel (ingang)
18
AI05 GND
Omgevingstemp. (ingang)
19
AI06 GND
Niet in gebruik
20
CN1
Primaire transformator
21
CN2
Secundaire transformator
