6 BIJLAGE
29
6.3. Bijlage 3

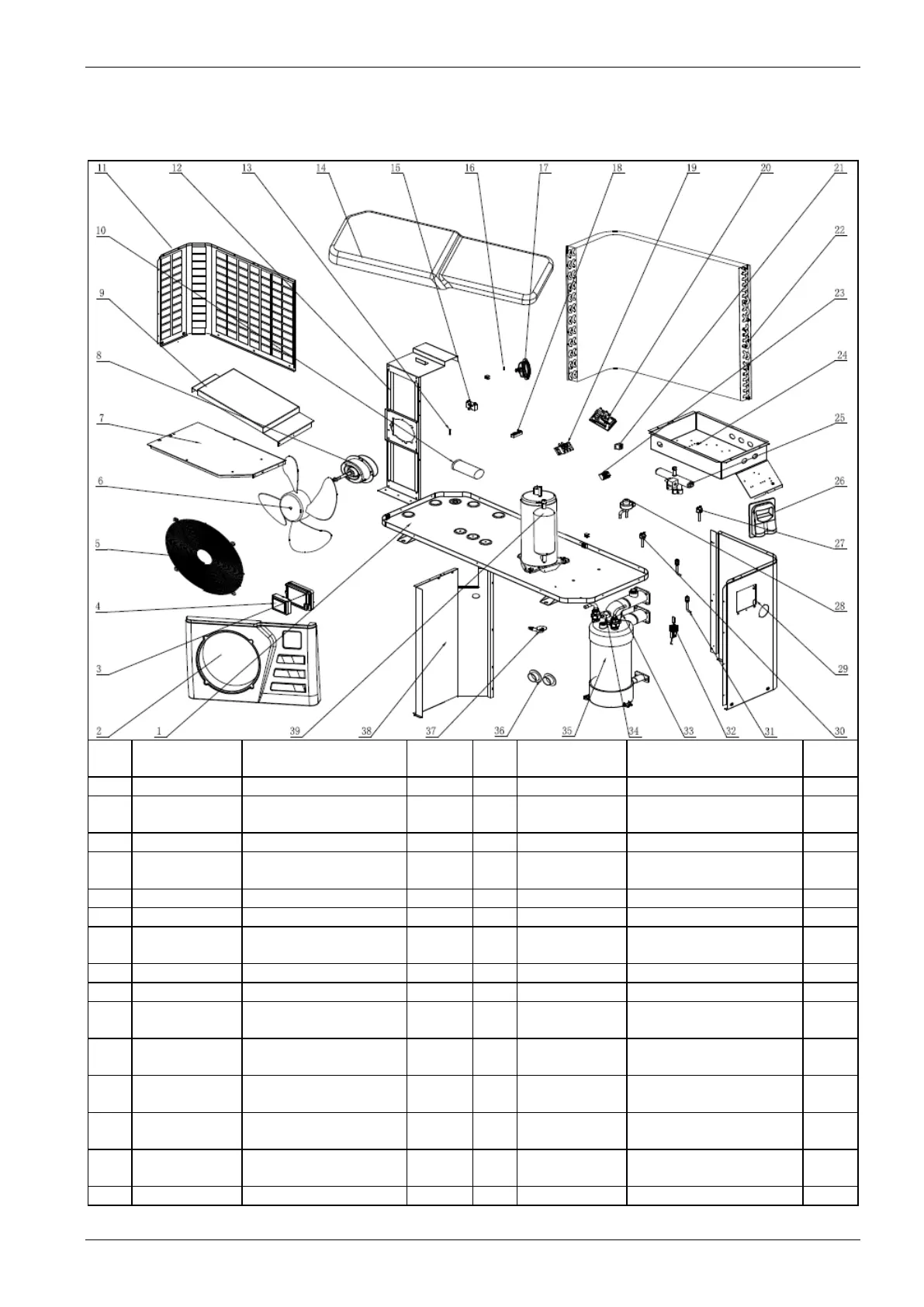

Opengewerkte tekening Hydro-Pro+Premium 10
NR.
Code
Naam onderdeel
Opmerki
ng
NR.
Code
Naam onderdeel
Opmer
king
1
32012-210098
chassis
22
32008-120009
condensator
2
32008-220035
frontplaat
23
2000-3909
2-pens bedrade
connector
3
20000-220068
waterbestendige kast
24
32012-210078
controllerkast
4
95005-310208
bedrade LCD-
controller
25
2004-1437
4-wegklep
5
32012-210080
ventilatorrooster
26
32009-220029
aansluitdoos (zwart)
6
3500-2701
axiale ventilator
27
2000-3603
lagedrukschakelaar
7
32012-210079
afdekking
controllerkast
28
2002-1451
elektronische
expansieklep
8
20000-330214
motor axiale ventilator
29
32008-210096
rechterplaat
9
32008-210099
verstevigingsplaat
30
2001-3605
hogedrukschakelaar
10
2000-3510
compressorcondensat
or
31
20000-140150
naaldklep
11
32008-210097
rooster achterzijde
32
20000-360005
waterstromingsschakela
ar
12
32012-210108
motorbok
33
2000-3242
temperatuursensor
afgevoerd water
13
2000-3242
omgevingstemperatuur
sensor
34
2000-3242
temperatuursensor
aangevoerd water
14
32008-210036
bovenste afdekking
35
32008-120008
titanium
warmtewisselaar
15
2000-3501
condensator
36
20000-220013
leidingafdekking
