6 BIJLAGE
31
6.4. Bijlage 4

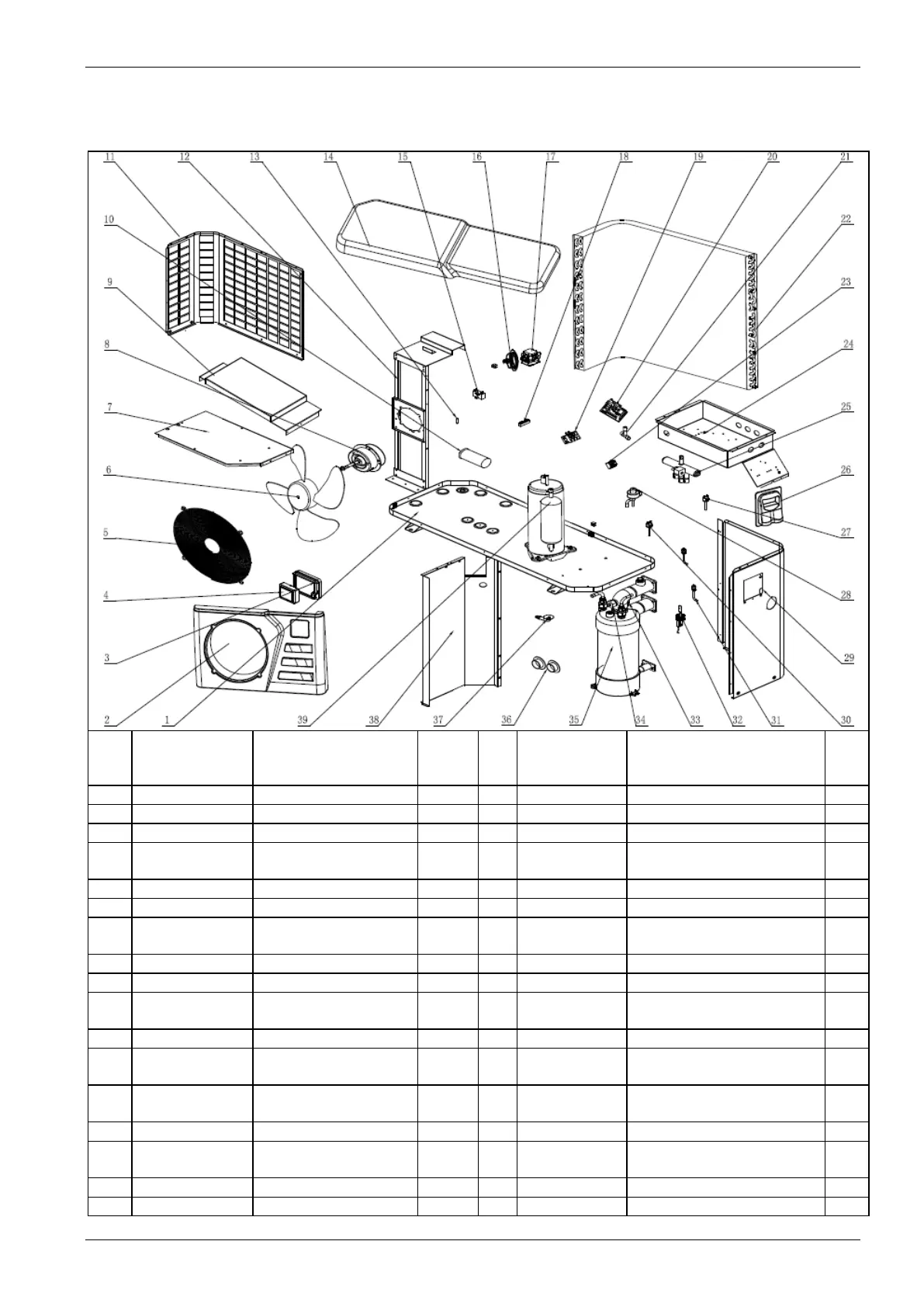

Opengewerkte tekening Hydro-Pro+Premium 14
NR.
Code
Naam onderdeel
Opmer
king
NR.
Code
Naam onderdeel
Opm
erkin
g
1
32009-210242
chassis
22
35012-120001
condensator
2
32009-220028
frontplaat
23
20000-340060
3-aderige kabel
3
20000-220068
waterbestendige kast
24
32009-210125
controllerkast
4
95005-310208
bedrade LCD-
controller
25
2004-1437
4-wegklep
5
34006-210049
ventilatorrooster
26
32009-220029
aansluitdoos zwart
6
20000-270004
axiale ventilator
27
2000-3603
lagedrukschakelaar
7
32009-210024
afdekking
controllerkast
28
20000-140151
elektronische expansieklep
8
20000-330212
motor axiale ventilator
29
32009-210131
rechterplaat
9
32009-210025
verstevigingsplaat
30
2001-3605
hogedrukschakelaar
10
2000-3510
compressorcondensat
or
31
20000-140150
naaldklep
11
32009-210130
rooster achterzijde
32
20000-360005
waterstromingsschakelaar
12
32009-210129
motorbok
33
2000-3242
temperatuursensor
afgevoerd water
13
2000-3242
omgevingstemperatuur
sensor
34
2000-3242
temperatuursensor
aangevoerd water
14
32009-2210027
bovenste afdekking
35
32008-120013
titanium warmtewisselaar
15
2000-3509
condensator
ventilatormotor
36
20000-220013
leidingafdekking
16
2000-3802
manometer
37
3400-2203
verbinding afvoerleiding
17
20000-360006
1-fasige AC-contactor
38
32009-210124
middelste afstandshouder
