6 BIJLAGE
33
6.5. Bijlage 5

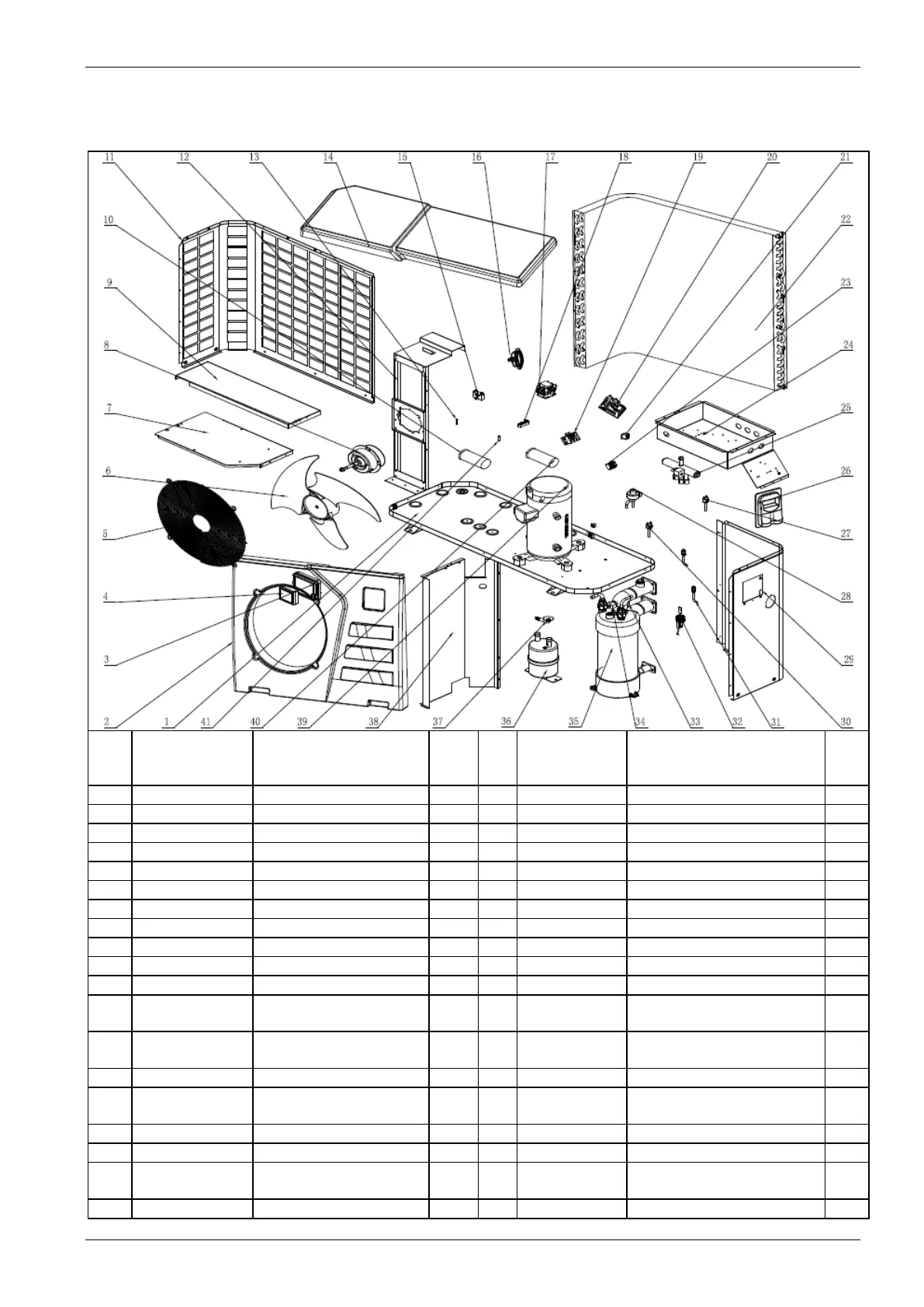

Opengewerkte tekening Hydro-Pro+Premium 19
NR.
Code
Naam onderdeel
Opme
rking
NR.
Code
Naam onderdeel
Opm
erkin
g
1
32009-210242
chassis
22
35012-120001
condensator
2
32009-220028
frontplaat
23
2000-3933
3-pens bedrade connector
3
20000-220068
waterbestendige kast
24
32009-210125
controllerkast
4
95005-310208
bedrade LCD-controller
25
2001-1491
4-wegklep
5
34006-210049
ventilatorrooster
26
32009-220029
aansluitdoos (zwart)
6
20000-270004
axiale ventilator
27
2000-3603
lagedrukschakelaar
7
32009-210024
afdekking controllerkast
28
20000-140151
elektronische expansieklep
8
20000-330212
motor axiale ventilator
29
32009-210131
rechterplaat
9
32009-210025
verstevigingsplaat
30
2001-3605
hogedrukschakelaar
10
2000-3524
compressorcondensator
31
20000-140150
naaldklep
11
32009-210130
rooster achterzijde
32
20000-360005
waterstromingsschakelaar
12
32009-210129
motorbok
33
2000-3242
temperatuursensor
afgevoerd water
13
2000-3242
omgevingstemperatuurs
ensor
34
2000-3242
temperatuursensor
aangevoerd water
14
32009-220027
bovenste afdekking
35
32009-120013
titanium warmtewisselaar
15
2000-3508
condensator
ventilatormotor
36
3500-1401
vloeistof/dampafscheider
16
2000-3802
manometer
37
3400-2203
verbinding afvoerleiding
17
20000-360007
1-fasige AC-contactor
38
32009-210124
middelste afstandshouder
18
2000-3909
2-pens bedrade
connector
39
20000-110053
compressor (S76)
19
2001-3920
3-pens bedrade
40
20000-350004
compressorcondensator
