6.3. Annexe 3

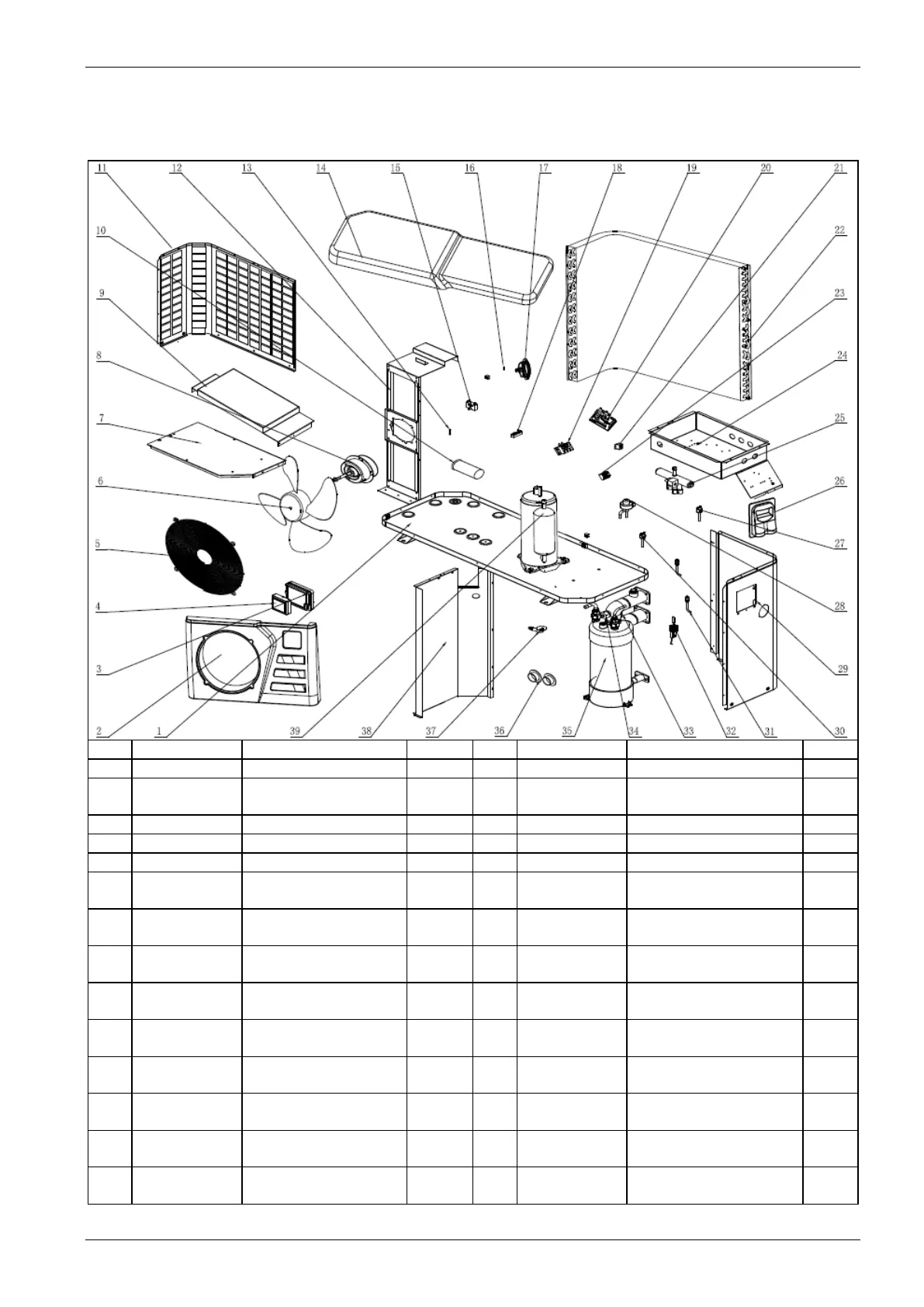

Vue explosée Hydro-Pro+Premium 10
N°
Code
Nom de la pièce
Note
N°
Code
Nom de la pièce
Note
1
32012-210098
châssis
22
32008-120009
condensateur
2
32008-220035
plaque avant
23
2000-3909
connecteur de fil à 2
broches
3
20000-220068
boîtier étanche
24
32012-210078
boîtier de contrôleur
4
95005-310208
contrôleur câblé LCD
25
2004-1437
vanne à 4 voies
5
32012-210080
grille du ventilateur
26
32009-220029
boîte de câblage (noire)
6
3500-2701
ventilateur axial
27
2000-3603
pressostat basse
pression
7
32012-210079
couvercle du boîtier de
contrôleur
28
2002-1451
vanne d'expansion
électronique
8
20000-330214
moteur du ventilateur
axial
29
32008-210096
plaque droite
9
32008-210099
étrésillon
30
2001-3605
pressostat haute
pression
10
2000-3510
condensateur du
compresseur
31
20000-140150
vanne à pointeau
11
32008-210097
grille arrière
32
20000-360005
contacteur
débitmétrique eau
12
32012-210108
support du moteur
33
2000-3242
capteur de temp. d'eau
à la sortie
13
2000-3242
capteur de temp.
ambiante
34
2000-3242
capteur de temp. d'eau
à l'entrée
14
32008-210036
capot supérieur
35
32008-120008
échangeur thermique en
titane
