6 ANNEXES
30
6.4. Annexe 4

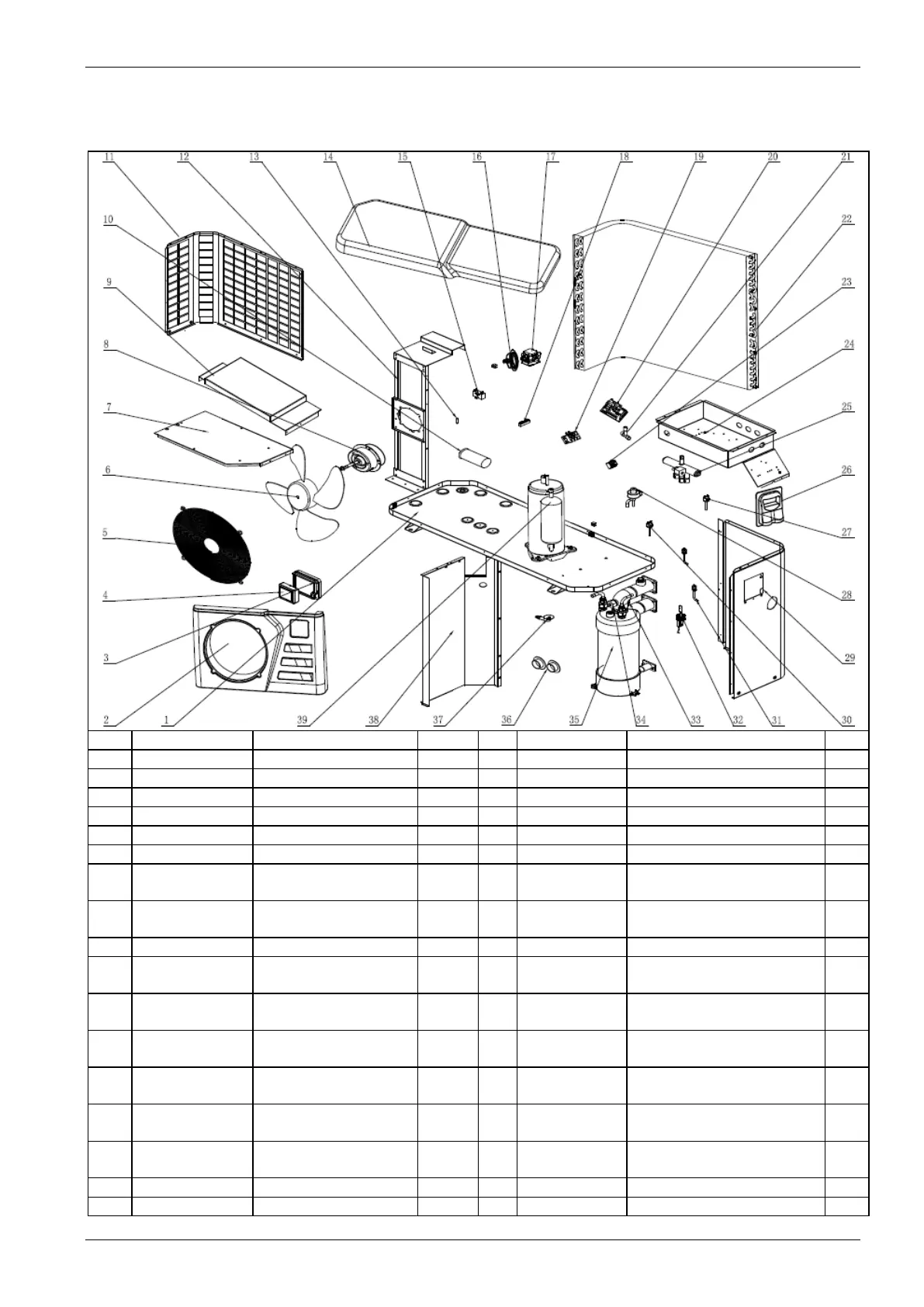

Vue explosée Hydro-Pro+Premium 14
N°
Code
Nom de la pièce
Note
N°
Code
Nom de la pièce
Note
1
32009-210242
châssis
22
35012-120001
condensateur
2
32009-220028
plaque avant
23
20000-340060
câble à 3 fils
3
20000-220068
boîtier étanche
24
32009-210125
boîtier de contrôleur
4
95005-310208
contrôleur câblé LCD
25
2004-1437
vanne à 4 voies
5
34006-210049
grille du ventilateur
26
32009-220029
boîte de câblage (noire)
6
20000-270004
ventilateur axial
27
2000-3603
pressostat basse pression
7
32009-210024
couvercle du boîtier de
contrôleur
28
20000-140151
vanne d'expansion
électronique
8
20000-330212
moteur du ventilateur
axial
29
32009-210131
plaque droite
9
32009-210025
étrésillon
30
2001-3605
pressostat haute pression
10
2000-3510
condensateur du
compresseur
31
20000-140150
vanne à pointeau
11
32009-210130
grille arrière
32
20000-360005
contacteur débitmétrique
eau
12
32009-210129
support du moteur
33
2000-3242
capteur de temp. d'eau à la
sortie
13
2000-3242
capteur de temp.
ambiante
34
2000-3242
capteur de temp. d'eau à
l'entrée
14
32009-2210027
capot supérieur
35
32008-120013
échangeur thermique en
titane
15
2000-3509
condensateur du
moteur du ventilateur
36
20000-220013
couvre-tube
16
2000-3802
pressiomètre
37
3400-2203
joint du drain
17
20000-360006
contacteur CA
38
32009-210124
entretoise centrale
