6 ZAŁĄCZNIK
25
6.2. Załącznik 2

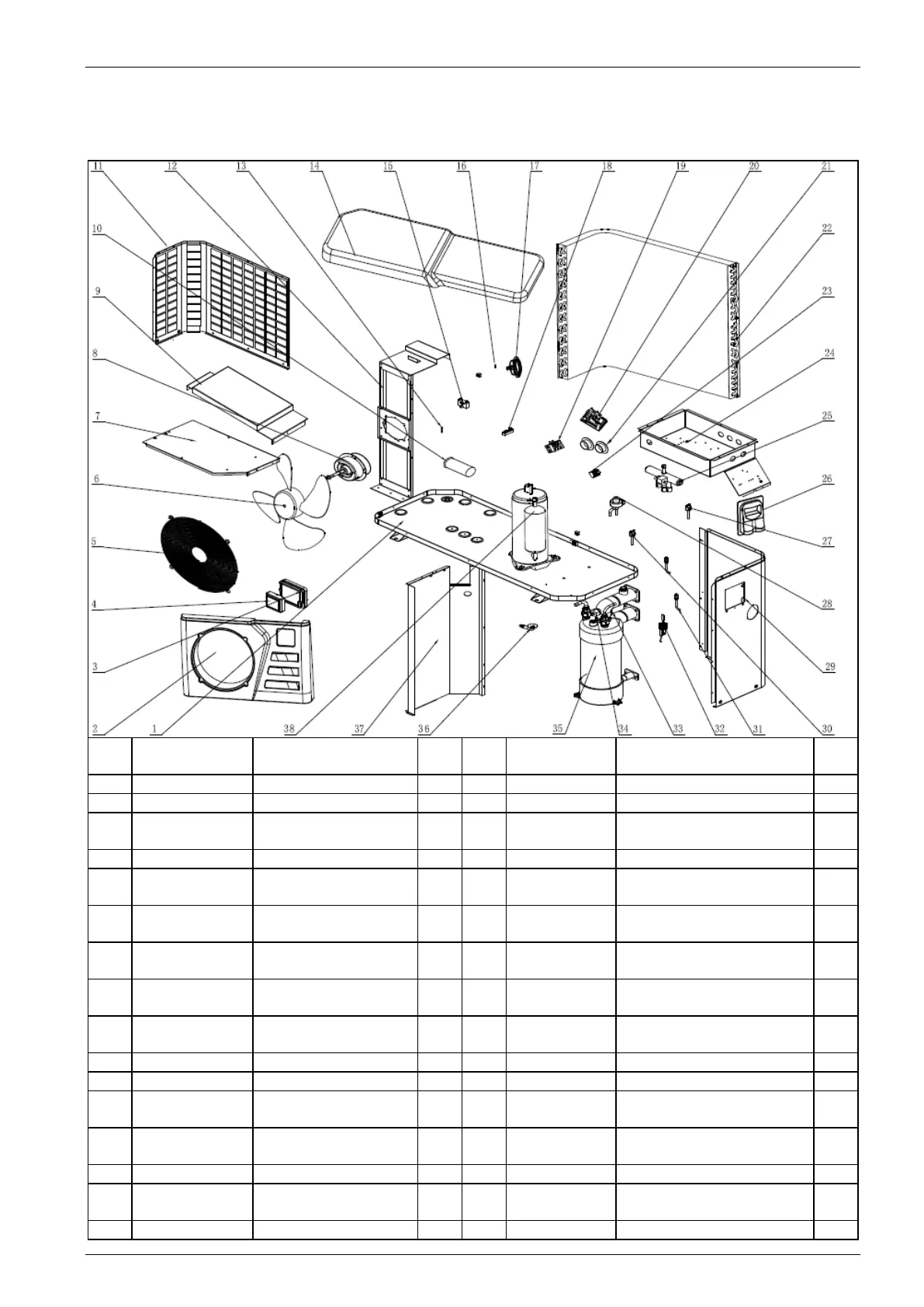

Rysunek rozstrzelony Hydro-Pro+ Premium 7
NR
Kod
Nazwa części
Uwa
gi
NR
Kod
Nazwa części
Uwa
gi
1
32012-210098
podstawa
22
3406-1204
skraplacz
2
32008-220035
płyta przednia
23
2000-3909
2-stykowe złącze kablowe
3
20000-220068
skrzynka
wodoszczelna
24
32012-210078
skrzynka sterownika
4
95005-310208
Sterownik LCD
25
2004-1418
Zawór czterodrożny
5
32012-210080
kratka wentylatora
26
32009-220029
skrzynka połączeniowa
(czarna)
6
3500-2701
wentylator osiowy
27
2000-3603
przełącznik niskiego
ciśnienia
7
32012-210079
pokrywa skrzynki
sterownika
28
2003-1402
elektroniczny zawór
rozprężny
8
20000-330214
silnik wentylatora
osiowego
29
32008-210096
płyta prawa
9
32008-210099
rozpórka
30
2001-3605
przełącznik wysokiego
ciśnienia
10
2000-3504
kondensator sprężarki
31
20000-140150
zawór iglicowy
11
32008-210097
kratka tylna
32
20000-360005
wyłącznik przepływu wody
12
32012-210108
stojak silnika
33
2000-3242
czujnik temperatury wody
na wylocie
13
2000-3242
czujnik temperatury
zewnętrznej
34
2000-3242
czujnik temperatury wody
na wlocie
14
32008-210036
pokrywa górna
35
32008-120005
tytanowy wymiennik ciepła
15
2000-3501
kondensator silnika
wentylatora
36
3400-2203
złącze rury spustowej
16
2000-1415
śruba
37
32008-210095
przekładka środkowa
